PCBA失效分析檢測：解決不明故障，為您的產品質量準確溯源

PCBA失效分析檢測：解決不明故障，為您的產品質量準確溯源

?一塊不明失效的PCBA板，可能正讓您的生產線損失數十萬元。 當設備間歇性死機、產品批量返修，而工程師反復調試卻找不到失效根源時，您面對的不僅是技術難題，更是一場對成本、周期和信譽的消耗戰。本文將為您揭示，專業的PCBA失效分析檢測如何精準定位故障元兇，將未知風險轉化為可知、可控的改進動力。

一、當故障成為謎題：為什么你的PCBA問題總是重復發生？

生產線突然停滯，一批產品在老化測試中接連“暴斃”，售后返回的故障板卡原因成謎。您是否經歷過這樣的場景：更換了某個元器件后，問題看似解決，但幾周后同樣的故障在另一批產品上再次上演？

這種“幽靈故障”的背后，往往是失效根源未被真正挖掘。簡單的更換只能治標，PCBA失效分析檢測的意義，就在于深入微觀世界，進行一場科學的“病理解剖”。

它不僅回答“是什么壞了”，更要回答“為什么壞”、“如何在設計或生產端預防”。對于研發、品控及供應鏈管理者而言，這是一項將質量問題從被動應對轉向主動防御的關鍵投資。

二、靜電放電（ESD）如何“完美謀殺”您的昂貴芯片

您可能認為，元器件損壞必然留下灼痕、鼓包等明顯痕跡。但有一種失效模式，如同一個技藝高超的“刺客”，瞬間致命且不留明顯外傷，它就是靜電放電（ESD）。

在生產、組裝、測試甚至包裝過程中，人體或設備累積的靜電可能高達數千伏。當它通過引腳瞬間注入芯片內部時，會導致柵氧層擊穿、金屬熔融等損傷。

其陰險之處在于：受損的芯片可能并非立即完全失效，而是性能逐漸退化，在客戶端表現為時好時壞的間歇性故障，極難復現和診斷。

這正是PCBA失效分析的價值所在——通過專業的失效分析檢測機構，利用掃描電鏡（SEM）等微觀分析設備，可以像偵探一樣在微米尺度上，找到那微不足道卻足以致命的擊穿點，為索賠和責任界定提供鐵證。

三、洞見微觀：核心技術如何鎖定“隱形殺手”

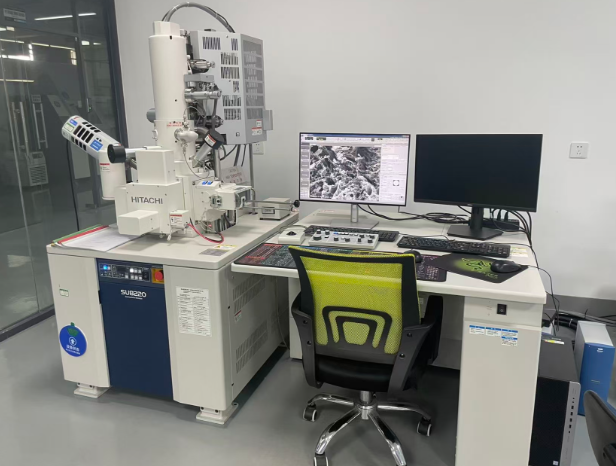

面對錯綜復雜的失效現象，專業的PCBA失效分析機構依賴于一套由表及里、從宏觀到微觀的精密檢測體系。其中，掃描電子顯微鏡（SEM）與能譜分析（EDS） 堪稱分析領域的“黃金搭檔”。

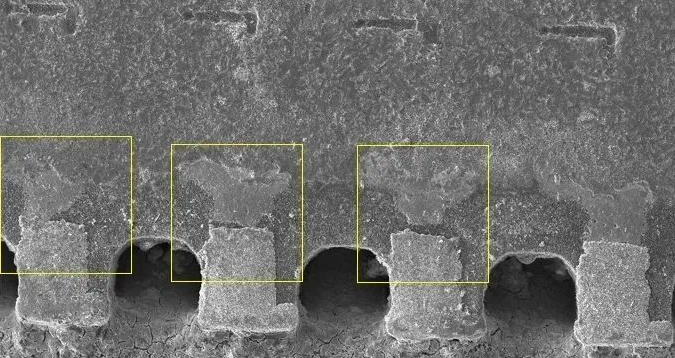

SEM能提供高達數萬倍的超高分辨率圖像，清晰呈現焊點開裂的形貌、金屬間化合物的生長、芯片表面的微觀裂紋等，這些是光學顯微鏡無法觸及的細節。

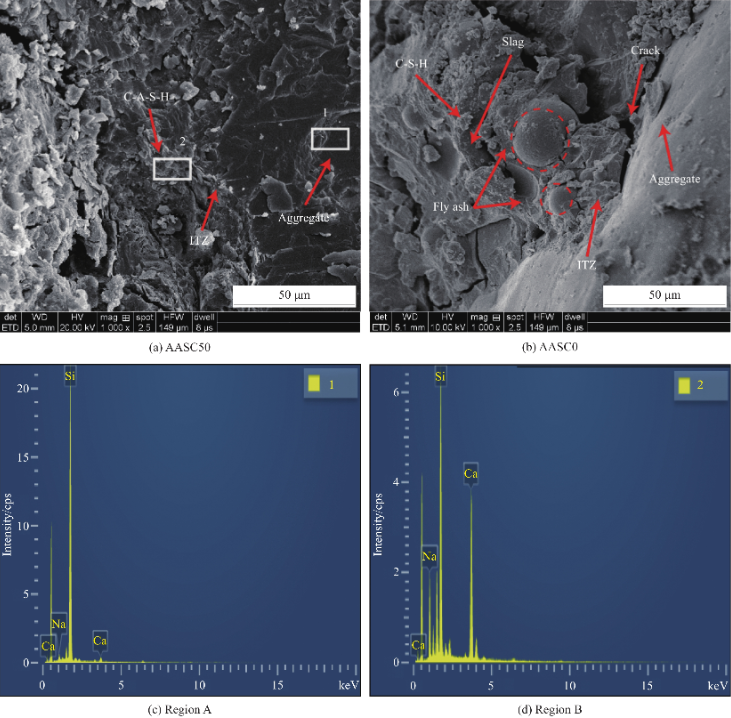

EDS則能對微小區域進行元素成分分析，判斷異物來源、確認腐蝕產物成分、甄別鍍層異常。

例如，通過EDS發現焊點表面存在異常的氯元素峰值，就能鎖定腐蝕源于某道清洗工藝的殘留；通過SEM觀察到BGA焊球的脆性斷裂形貌，就能追溯至不當的回流焊溫度曲線。

華南檢測正是憑借此類高端設備與專家經驗的結合，實現對失效點的精準“畫像”，超越常識，直抵問題本質。

四、從焊點到材料：全產業鏈追溯的真正價值

一塊PCBA的失效，根源未必在組裝環節。真正的深度分析，必須具備全產業鏈的追溯視野。

專業的分析不會止步于“發現芯片損壞”。我們會追問：是芯片本身有缺陷，還是焊接熱損傷？焊接問題是因為焊膏不良，還是PCB焊盤可焊性差？PCB的問題又是否源自基材或鍍層工藝？

作為具備全材料檢測能力的機構，華南檢測的優勢在于能夠進行系統性溯源：

元器件級分析：開封（Decap）、內部目檢、參數測試，判斷是否為元器件固有缺陷。

PCB基板分析：檢查銅箔厚度、結合力，檢測玻璃化轉變溫度（Tg），分析CAF（導電陽極絲）現象。

工藝材料分析：分析焊錫合金成分、助焊劑殘留，評估其是否符合工藝要求。

這種覆蓋“元器件PCB焊料工藝”的全鏈條分析能力，確保我們能從現象倒推至上游的根本原因，為您提供真正具有改進價值的解決方案，而非一份簡單的檢測報告。

五、經典案例：一個“偶發”復位故障背后的工藝秘密

現象：某工業控制器在客戶端偶爾出現不明原因的自動復位，故障率約0.5%，無法在工廠測試中復現，成為困擾客戶多年的“幽靈問題”。

我們的分析：接收故障板后，通過電性能測試鎖定復位線路異常。在X射線下未發現明顯焊接缺陷。隨后，利用金相切片技術對復位線路上的關鍵去耦電容焊點進行剖切。

發現：在SEM高倍鏡下，發現電容焊端與PCB焊盤之間的界面存在微小的“收縮裂縫”，且裂縫面呈現脆性斷裂特征。

根源追溯：結合裂縫形貌與EDS成分分析，推斷出該裂縫是在回流焊冷卻過程中，由于元器件與PCB的熱膨脹系數（CTE）失配，在機械應力下產生的。進一步調查發現，該批次PCB的厚度公差處于下限，加劇了此應力。

解決：建議客戶優化PCB厚度管控，并調整該位置的鋼網開孔設計，以增加焊點強度。措施實施后，該故障模式徹底消失。

這個案例充分體現了PCBA失效分析如何將“偶發玄學”變為“可防可控的科學”。

華南檢測：http://m.yf-leather.com.cn/news_x/350.html

六、科學流程：四步揭秘失效真相

作為專業的失效分析檢測機構，我們遵循嚴謹、科學的標準化流程，確保每個結論都經得起推敲：

1、信息收集與電學驗證：詳細記錄失效背景，通過IV曲線測試、熱像儀定位等，準確復現并定位電氣故障點。

2、無損檢測與外觀精查：運用3D XRay、光學顯微鏡等，全面檢查外部損傷、焊接缺陷及內部結構異常。

3、破壞性物理分析與機理判斷：在必要時進行切片、開封，利用SEM/EDS等進行微觀結構與成分分析，確定失效的物理化學機理。

4、綜合診斷與改進建議：整合所有數據，追溯至設計、工藝、材料或應用環境的具體原因，提供具有可操作性的預防措施報告。

七、立即行動：別讓未知故障在您的產品中持續蔓延

每一次無法解釋的故障，都是一個潛在的風險種子。它在您的倉庫里、在客戶的生產線上，隨時可能發芽，引發更大的召回與信譽危機。

時間，是質量成本中昂貴的部分。 每延遲一天進行徹底的PCBA失效分析檢測，相同的故障就可能已經悄然潛入了下一批產品，讓您的損失呈指數級增長。

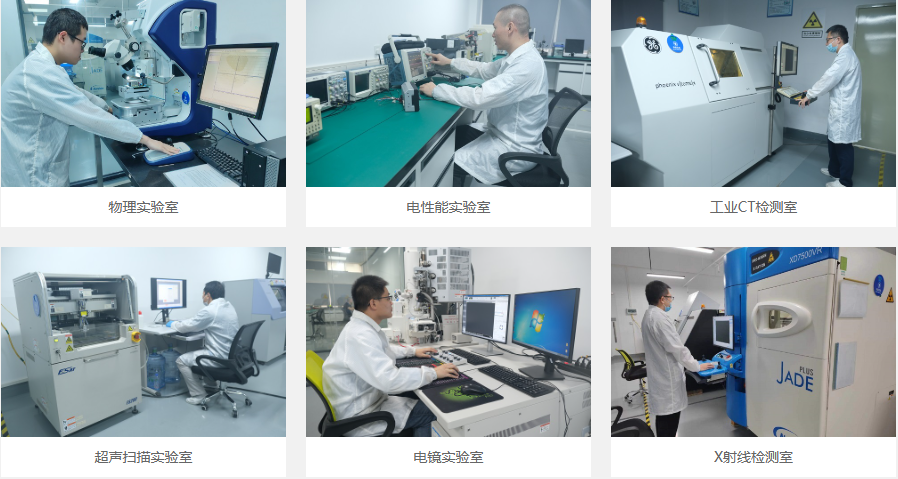

廣東省華南檢測技術有限公司，作為扎根廣東、服務全國的權威第三方實驗室，我們不僅提供檢測報告，更提供從失效分析到工藝改善的全鏈條可靠性解決方案。我們擁有覆蓋電子全產業鏈的分析設備和資深專家團隊，致力于成為您產品質量可靠的“守護者”與“診斷醫生”。

不要讓“幽靈故障”繼續消耗您的利潤與信譽。立即點擊咨詢，將棘手的失效板卡交予我們。 華南檢測將用科學的證據鏈，為您揭示故障真相，切斷問題根源，將質量風險轉化為產品的核心競爭力。
