工業CT無損檢測原理詳解：從X射線到三維重建

工業CT無損檢測原理詳解：從X射線到三維重建

看不見的內部缺陷，正在悄悄吃掉您的利潤

您是否遇到過這樣的情況：一批精密鑄件在最終機加工后才發現內部氣孔，導致整批報廢？或者，一個關鍵的焊接件在疲勞測試中突然斷裂，卻始終找不到裂紋的起點？

傳統的檢測方法，如超聲波、射線膠片照相，要么無法精確定位缺陷的三維位置，要么成像重疊、漏檢率高。更令人頭疼的是，當客戶要求提供“缺陷體積定量分析”或“內部結構尺寸測量”時，常規手段根本拿不出數據。

這就是為什么越來越多的制造企業開始轉向工業CT無損檢測。本文將從最底層的物理原理講起，用您能理解的語言，拆解X射線如何一步步變成高精度的三維數字模型并如實告訴您，這項技術能為您的產品質量帶來怎樣的改變。

如果您正被內部缺陷的漏檢、誤判困擾，想了解CT檢測能否解決您的具體工件問題，【立即咨詢】獲取免費初步評估。

一、為什么需要工業CT？從傳統無損檢測的局限說起

在深入原理之前，我們先明確一個事實：傳統的2D X射線照相只能給出“影子”。當工件結構復雜、材料密度差異小時，多個缺陷的投影會重疊在一起，無法區分深度和真實尺寸。

而工業CT（Computed Tomography）的核心價值在于，它能夠無損地獲取工件內部任意截面的圖像，并重建出完整的三維數字模型。這意味著您可以：

• 在屏幕上“剖開”工件，從任意角度觀察內部結構

• 定量測量孔隙、裂紋、夾雜物的體積和位置

• 與CAD設計圖比對，發現壁厚偏差或裝配干涉

所有這一切，都建立在一個基本物理過程之上：X射線的衰減與三維重建。

二、工業CT無損檢測原理詳解：從X射線到三維重建

2.1、第一步：X射線穿透與衰減，密度差異的“投影”

任何CT掃描的第一步，都是用一束X射線穿透被檢測的工件。X射線在穿過不同密度的材料時，會發生不同程度的衰減：

• 高密度材料（如鋼、鎢）吸收更多射線，到達探測器的信號弱 → 圖像上呈現“暗區”

• 低密度材料（如鋁、塑料、空氣、孔隙）吸收更少射線，信號強 → 圖像上呈現“亮區”

探測器記錄下來的，是一張二維的投影圖像，類似于用X光機拍出的“黑白照片”。但這張照片丟失了深度信息：你無法知道某個暗區是在工件的表面還是內部中心。

2.2、第二步：多角度掃描與數據采集，旋轉的藝術

為了獲得三維信息，CT設備需要從多個角度對工件進行投影。工件放置在旋轉臺上，每旋轉一個微小角度（例如0.25°或0.5°），就采集一張投影圖。

以我們使用的島津SMX-225CT為例（225kV高壓微焦點X射線源），一次完整的工業CT檢測通常需要采集720到1440張投影，覆蓋360°圓周。這個過程就像用無數個“視角”給工件拍了一組X光照片。

2.3、第三步：三維重建算法，從二維投影到立體模型

采集完所有角度的投影后，計算機通過濾波反投影算法或迭代重建算法，將二維投影數據反算回三維體素（Voxel，三維像素）空間。

簡單來說：算法會計算出工件內部每一個微小立方體（體素）的X射線衰減系數，并賦予相應的灰度值。成千上萬個體素堆疊在一起，就構成了一個完整的三維數字模型。

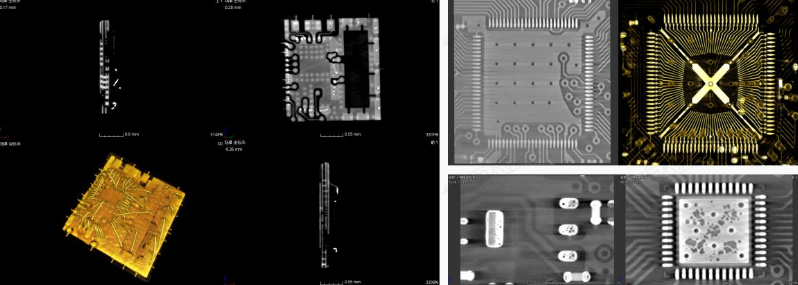

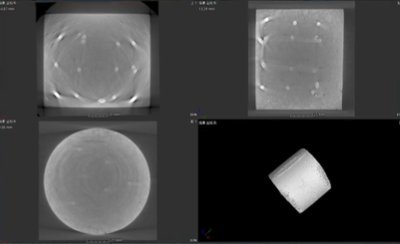

最終結果是什么？您可以在軟件中像“切豆腐”一樣任意切割這個模型，觀察內部的孔隙分布、測量裂紋長度、計算缺陷體積，甚至可以導出STL文件進行3D打印或有限元分析。

三、225kV高精度工業CT，我們的島津SMX-225CT能做什么？

理論講完，您可能最關心的是：這套設備到底能檢測我的工件嗎？能看多細？

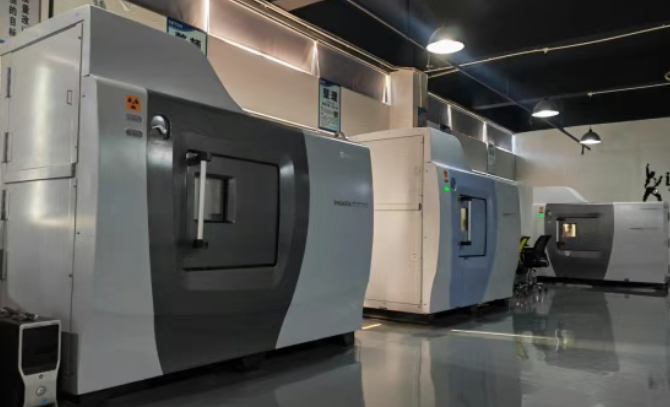

我們實驗室配備的是島津SMX-225CT工業CT系統，主要技術能力如下：

• 最大樣品尺寸：直徑300mm × 高度400mm

• 最大樣品重量：15kg

• 極限空間分辨率：1~3微米（視樣品成分、尺寸、電壓而定）

• X射線管電壓：最高225kV，可穿透鋼、銅、鋁、塑料、陶瓷等多種材料

一個重要但常被忽略的實操原則：分辨率并非越高越好，關鍵看您要觀測的結構尺寸。

例如，如果您想檢測的孔隙直徑約為120μm，根據采樣定理和工程經驗，需要保證該結構在探測器上的投影覆蓋3~5個探元。換算成分辨率，即：分辨率 = 結構尺寸 ÷ (3~5)。對于120μm的孔隙，合理的目標分辨率應為24~40μm，這個精度下，孔隙邊緣清晰、體積測量準確。如果盲目追求1μm分辨率，反而會因為掃描時間過長、數據量過大而不切實際。

如何為您快速估算？只需告訴我們您要觀測的最小特征尺寸（如氣孔直徑、裂紋寬度），我們就能在1個工作日內給出推薦的電壓、電流、分辨率和檢測周期。

不確定您的工件適合哪種掃描參數？【立即咨詢】，我們將提供免費的檢測可行性評估。

四、真實案例：如何用CT發現120μm鑄件氣孔，將良率從78%提升至96%？

客戶背景：某精密鑄造企業生產鋁合金殼體件，長期存在機加工后發現內部氣孔的批量報廢問題。傳統X射線拍片漏檢率高達15%，且無法判斷氣孔是在表層還是深層。

檢測方案：使用島津SMX-225CT，設定分辨率35μm（對應客戶關注的120μm以上氣孔），掃描時間45分鐘，重建后獲得三維體素模型。

分析結果：

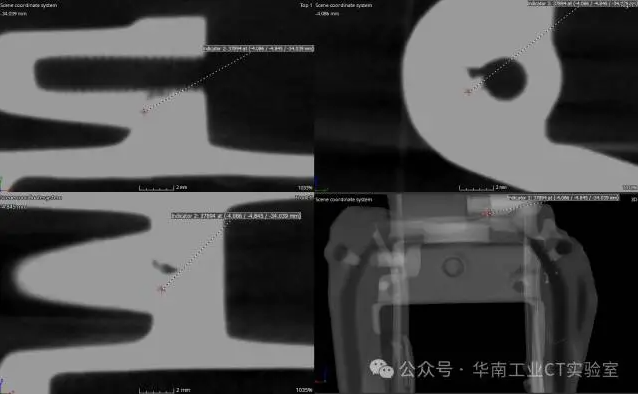

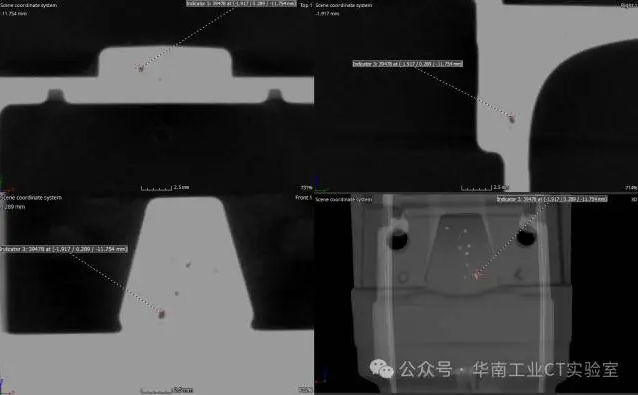

• 共檢出47處內部氣孔，其中直徑>120μm的有32處

• 氣孔主要集中在澆口對側的厚壁區域（三維定位圖顯示）

• 最大單個氣孔體積為0.73mm3，等效直徑約112μm

改進與收益：

• 客戶根據CT定位結果，修改了澆注系統設計和排氣槽位置

• 再次送檢同批次新工藝件：氣孔數量降至9處，且最大直徑<80μm

• 產品最終良率從78%提升至96%，每年節約報廢成本約86萬元

• 工業CT檢測報告作為第三方檢測機構出具的CNAS認可報告，同時通過了終端客戶的驗收

本案例說明：工業CT不僅能“看到”缺陷，更能為工藝改進提供定量依據。而對于單批次失效分析，一次檢測費用通常僅為數千元，檢測周期1~3個工作日，相比批量報廢的損失，投入產出比極高。

五、您的工件適合做CT檢測嗎？三步快速評估

并不是所有工件都需要CT。如果您符合以下任意一條，那么CT就是性價比最高的選擇：

1. 內部結構復雜：如增材制造件、內部流道、裝配體

2. 缺陷尺寸極小：常規超聲或射線無法分辨（<200μm）

3. 需要定量數據：不僅“有無缺陷”，還要體積、位置、形狀

4. 失效分析需求：需要確定裂紋起源點、判斷失效模式

快速自檢清單：

• 工件最大尺寸 ≤ 300×400mm

• 重量 ≤ 15kg

• 材料密度 ≤ 鋼（如鋁、鎂、鈦、塑料、陶瓷、粉末冶金）

• 您想看到的缺陷或結構尺寸 ≥ 10μm（實際可達1~3μm，但需評估）

如果您勾選了以上所有項，那么CT檢測完全可行。

六、選擇專業第三方工業CT檢測服務的三個關鍵

當您決定將工件外發檢測時，請重點關注以下三點：

1. 設備能力與經驗：不是所有CT機都能看清您要的特征。我們的225kV設備覆蓋絕大多數工業件，且操作工程師有超過8年CT檢測經驗，能為您快速匹配最佳掃描參數。

2. 報告資質與數據格式：除了提供帶CNAS章的檢測報告，我們還支持輸出SLT、PLY、VG等三維數據格式，方便您直接用于逆向工程或仿真。

3. 響應速度與溝通成本：對于急件，我們可提供24小時加急服務，當天送樣、次日出初步結果。

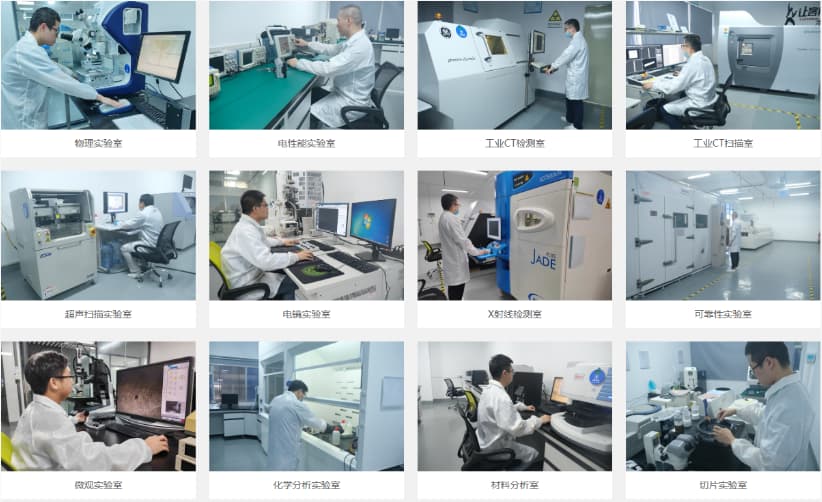

關于廣東省華南檢測技術有限公司

我們是一家專注于工業CT無損檢測、材料分析與失效分析的第三方檢測機構，配備島津SMX-225CT高精度微焦點工業CT系統。服務覆蓋汽車零部件、航空航天、3C電子、增材制造、精密鑄造與焊接等領域。所有檢測項目均可出具CNAS/CMA權威報告。
