工業CT三維重建技術全解析：從斷層掃描到高精度3D模型的內部透視邏輯

[引言]

對于電子半導體行業的失效分析工程師、新能源電池的結構可靠性驗證人員、高校材料課題組的微觀形貌研究者，以及工業制造領域負責成品出貨質量的品控經理而言，如何在不破壞昂貴或只有一個樣品的前提下，清晰觀察其內部三維結構，是貫穿研發與生產環節的共同訴求。工業CT檢測技術憑借其非接觸、非破壞性的斷層成像能力，將實體樣品轉化為由數百萬個體素構成的高保真數字模型。本文結合廣東省華南檢測技術有限公司實驗室的島津SMX-225CT設備運行數據，從硬件幾何邊界、空間分辨率與結構觀測尺度的數學關系、二維切片向三維模型轉化的算法機理三個技術層面，詳細梳理工業CT三維重建的底層邏輯與實操注意事項。

一、工業CT斷層掃描的硬件邊界：幾何放大倍率與多場景樣品適配原則

無論應用于哪一行業領域，開展有效的工業ct檢測均需首先厘清樣品物理屬性與設備硬件能力的匹配關系。并非任何尺寸的樣品都能達到設備標稱的極限分辨率，這受制于射線源焦點尺寸、探測器像元間距以及樣品擺放的幾何位置。

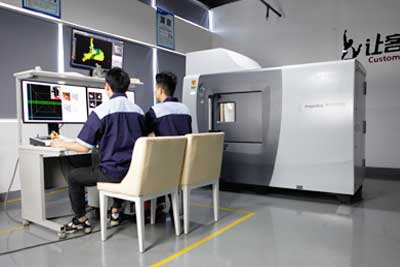

華南檢測實驗室當前部署的島津SMX-225CT系統，采用最高225KV管電壓的微焦點射線源，其物理掃描通道由以下核心參數界定：

• 樣品物理空間限制：允許進入掃描腔體的樣品最大外廓尺寸為300mm×400mm，最大質量不得超過15KG。這一邊界條件適用于絕大多數中小型電子模組、鋁合金壓鑄殼體、小型電池電芯以及粉末冶金零件的檢測需求。




• 材質密度與電壓適配：對于BGA焊點、IC封裝內部的細微綁定線斷裂分析，較低的管電壓可提供更高對比度；而對于新能源汽車領域的鋁硅合金缸體或銅質散熱器，則需提升電壓以確保射線穿透力，獲得足夠的信噪比以識別內部縮松與裂紋。




二、空間分辨率與結構觀測尺度的定量關聯：投影覆蓋探元的數值前提

在工業CT三維重建的分析鏈路中，“設備標稱最佳分辨率”與“當前掃描任務實際達到的分辨率”是兩個需嚴格區分的概念。島津SMX-225CT的極限分辨率雖可達1至3微米量級，但該指標僅在樣品尺寸極小且擺放位置緊貼射線源出口時方可成立。對于多數常規尺寸工業件，分辨率會隨著樣品尺寸的增加而呈線性衰減。

為了準確判定特定尺寸結構是否可被有效識別與測量，工程師需依據以下光學覆蓋原則進行預判：

• 探元覆蓋數理法則：目標微觀特征（例如電子連接器內的120μm直徑氣孔，或金屬粉末注射成型件內部的50μm微裂紋）在探測器面板上的投影寬度，必須占據3至5個探元。




• 分辨率需求推算邏輯：以觀測120μm氣孔為例，為確保邊緣銳利且尺寸測量準確，投影寬度至少需覆蓋5個探元，則單探元對應的物理尺寸（即掃描分辨率）需達到24μm或更優；若觀測50μm裂紋，則要求掃描分辨率至少達到10μm。




• 實操啟示：若需對一個300mm長的電池模組端板進行工業ct檢測，同時要求看清內部1μm級別的枝晶生長，這在當前225KV射線源的物理幾何約束下不具備可實現性。正確的分析路徑是根據工件的整體尺寸，合理規劃局部高精度掃描區域。

三、從二維斷層切片到三維立體模型的算法重建：灰度閾值分割與偽影校正

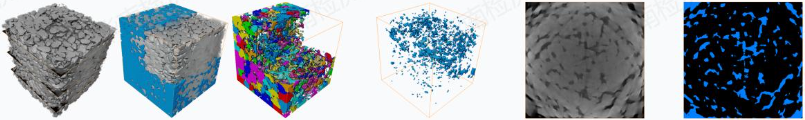

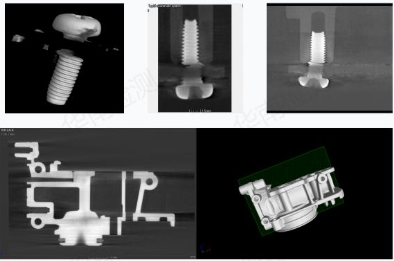

完成斷層掃描數據采集后，系統存儲的是沿旋轉軸方向排列的數百至數千張二維灰度切片。將這些離散切片重構為可進行尺寸標注、壁厚分析與孔隙率計算的連續3D模型，依賴于準確的計算機斷層重建算法與后處理策略。

1、體素數據的生成機制：通過錐束FDK重建算法，將不同角度投影下的X射線衰減信號反投影至三維空間格點，每一個最小立方體單元被稱為體素。體素的灰度值線性對應于該空間位置的材料線衰減系數。

2、表面提取與STL網格化：采用等值面提取技術，在體素數據場中尋找材料與空氣的邊界界面。該步驟中，灰度閾值的設定對三維模型尺寸的真實性具有決定性影響。若閾值選取不當，將導致重建模型中的孔隙體積被人為放大或縮小，從而影響高校科研中的數據嚴謹性或工業判定的良率。

3、射線硬化偽影的抑制措施：針對高原子序數金屬（如銅、不銹鋼）邊緣產生的“杯狀偽影”與“條狀偽影”，華南檢測的技術團隊在重建工作流中啟用多階射束硬化校正模塊，以消除因低能光子被優先吸收導致的灰度不均勻現象，確保三維模型邊緣輪廓測量的空間準確性。

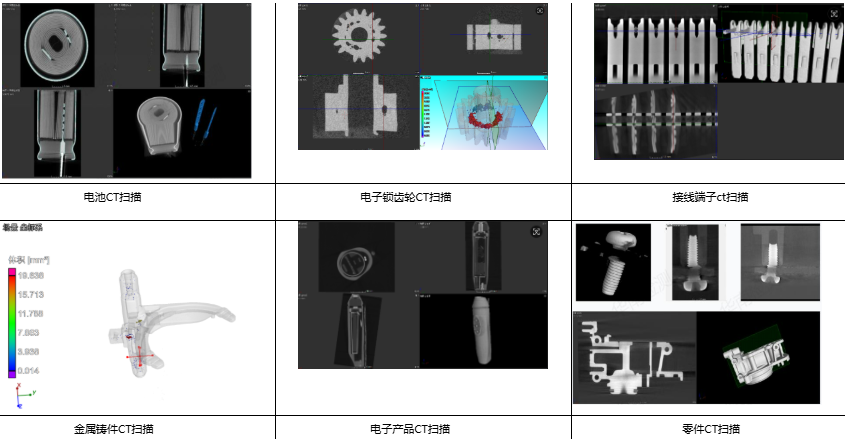

四、跨行業實操案例：基于壓鑄殼體內部缺陷的多維度三維表征

以下通過一則典型工業樣件的檢測實例，闡釋工業ct檢測如何在不同應用場景下提供有效的數據支撐。近期華南檢測受理了一批新能源車載域控制器鋁合金殼體，委托方包含結構設計工程師（關注內部加強筋成型質量）與材料研究人員（關注疏松對熱傳導的影響）。

1、掃描參數配置：樣品最大外廓尺寸為280mm，質量12KG，適配島津SMX-225CT的承載與掃描范圍。為兼顧穿透力與分辨率，設定管電壓210KV，管電流150μA，掃描模式選用錐束CT。通過將樣品旋轉中心靠近射線源，獲得35μm的有效體素分辨率。

2、三維重建分析輸出：經過約40分鐘的斷層數據采集與30分鐘的后處理計算，生成的三維體素模型清晰顯示，在螺栓孔柱根部的熱節區域存在一處體積為0.85mm3的孤立縮孔，且周邊彌散分布有細小的枝晶間顯微疏松。

3、跨領域數據應用：

• 工業品控：基于三維模型的任意截面切片視圖，確認缺陷未延伸至密封槽底部，依據ISO 10049標準判定該缺陷等級為可接受。




• 電子半導體失效分析：對殼體內部嵌件周圍的微小氣泡進行單獨提取與尺寸標注，排除其引發局部電場畸變的風險。




• 高校科研：輸出的高精度STL網格模型可直接導入ANSYS等仿真軟件，用于研究真實鑄造缺陷對結構模態頻率的影響。

推薦閱讀：工業CT掃描技術：如何幫助企業提升產品質量？

五、工業CT檢測全流程質量控制與數據可靠性保障

為確保通過工業ct檢測重建出的三維模型能夠作為研發決策或質量判定的客觀依據，而非算法噪聲或硬件波動生成的虛假影像，華南檢測在實操流程中執行以下標準化質量控制節點：

掃描前系統校準：每日首樣掃描前必須執行探測器暗場圖像校準與增益校準，以消除探測器像元響應不一致帶來的環狀偽影或固定模式噪聲。

掃描過程防振策略：采用低密度聚乙烯泡沫或專用鋁合金卡具對樣品進行穩固支撐，從源頭消除因旋轉臺微振動導致的運動偽影，防止重建模型出現雙層邊緣或邊界模糊。

原始數據溯源管理：原始投影正弦圖數據與重建生成的體素文件，依行業規范要求歸檔保存不少于三年，以滿足半導體行業的質量回溯要求及科研論文的原始數據備查規定。

常見問題解答（FAQ）

Q1：為什么我的樣品尺寸越大，工業CT掃描出來的分辨率就越低？

A：這是由錐束CT的幾何放大成像原理決定的。樣品尺寸越大，為避免旋轉時碰撞射線源或探測器，樣品必須放置在更遠離射線源的位置。這導致探測器上的投影放大倍率降低，從而使得單個探測器像元所對應的樣品實際物理尺寸增大，即空間分辨率下降。如需對大尺寸工件進行局部超高精度分析，建議與檢測工程師溝通，采用感興趣區域局部掃描策略。

Q2：華南檢測的工業ct檢測服務，從收樣到出具報告周期如何計算？

A：在樣品符合尺寸與重量準入標準的前提下，標準檢測周期通常為收到樣品后的1至3個工作日，屆時將出具包含三維重建截圖、缺陷統計列表及關鍵尺寸標注的電子版分析報告。若客戶要求1μm級極限分辨率掃描，因掃描時間成倍增加，報告周期會相應延長，具體周期可與技術顧問根據樣品復雜程度具體確認。

若您對特定材質（如鈦合金、陶瓷基板、軟包電池極片）的內部微觀結構成像存在技術疑問，或希望了解詳細的樣品寄送與數據保密流程，歡迎廣東省華南檢測技術有限公司官網咨詢，華南檢測的技術團隊將為您提供專業的一對一解答。
