摘要： 產品頻頻無故宕機？返修率居高不下？其罪魁禍首，很可能隱藏在顯微鏡下那微不足道的芯片焊點之中。本文將通過華南檢測的真實芯片焊點失效分析案例，帶您親歷一次完整的分析過程，揭秘我們?nèi)绾螢楸姸嗥髽I(yè)精準定位故障元兇，實現質量突圍。

一、 失效分析揭秘：小焊點如何引發大危機？

在電子制造業，尤其是廣大中小型企業中，這樣的場景屢見不鮮：生產線上的直通率看似良好，但產品交付到客戶端后幾個月，卻開始批量出現功能失效、頻繁重啟甚至“變磚”的嚴重問題。經過初步排查，焦點最終鎖定在一顆核心芯片上。

您的企業是否也正面臨以下困境？

產品在市場端出現不明原因的批量性故障，導致巨額退貨與信譽損失。

維修人員更換芯片后問題解決，但根本原因不明，隱患始終懸在心頭。

內部技術團隊缺乏專業失效分析手段，問題分析陷入僵局。

面對這些棘手難題，失效分析就成了撥開迷霧、斬斷病根的關鍵第一步。作為專業的失效分析檢測機構，華南檢測中心每日都會接到各類元器件失效分析的緊急委托。下面，我們就通過一個真實案例，為您揭開芯片焊點失效分析的神秘面紗。

二、 芯片焊點失效分析實戰：六步鎖定真兇

某客戶送修一款用于智能終端產品的核心主板，反饋其主控芯片在測試中功能異常。我們的芯片失效分析工程師團隊立即啟動了標準化的分析流程。

第一步：失效分析之外觀檢查——尋找蛛絲馬跡

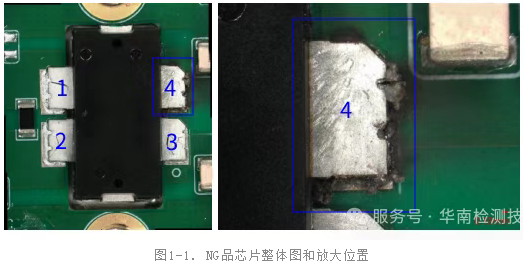

將故障品置于高倍光學顯微鏡分析下，我們迅速發現了關鍵線索：芯片第4引腳周圍存在明顯的碳黑痕跡。這通常意味著該位置曾經歷過高溫或瞬間的電弧擊穿，為我們指明了重點調查方向。

第二步：失效分析之電特性測試——驗證電氣異常

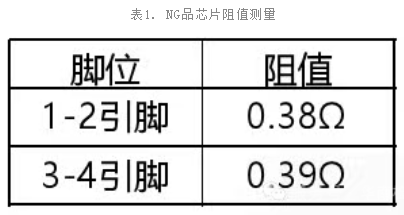

通過對故障芯片各引腳進行阻值測量，數據顯示第4引腳對地阻值已呈異常高阻態，遠高于正常規格值。這證實了該引腳所在的電氣通路已經開路，與外觀檢查的發現完美吻合。

第三步：失效分析之CT掃描——透視內部結構

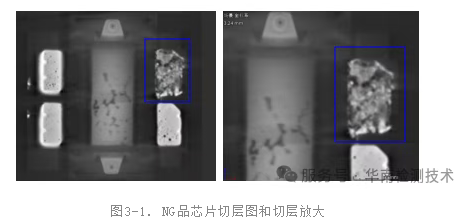

為了不破壞樣品的前提下看清內部，我們動用了工業CT掃描進行“無創透視”。掃描結果觸目驚心：第4引腳焊盤下方的錫膏已經粉碎性開裂。這意味著焊點的物理連接已徹底失效，這是導致電路開路的直接證據。

第四步：失效分析之切片分析——直擊微觀病灶

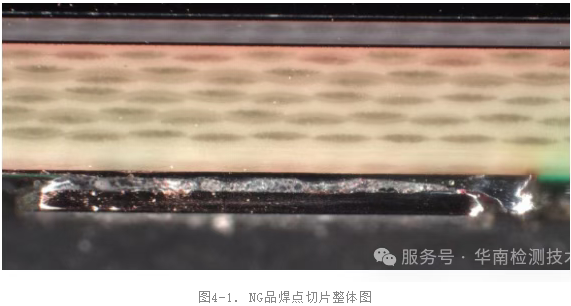

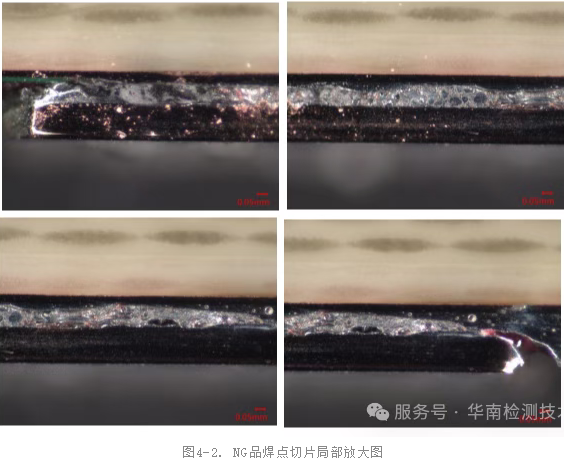

“手術刀”終于落下。我們對失效焊點進行了精密切片制樣，在顯微鏡下，其內部病灶一覽無余：焊點內部存在大量空洞，結構極為疏松。這樣的焊點強度極差，在溫度變化或振動應力下極易開裂。

第五步：失效分析之SEM/EDS分析——終極成分審判

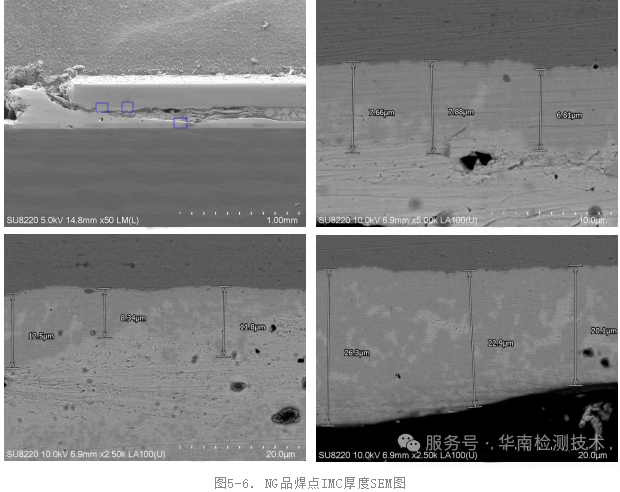

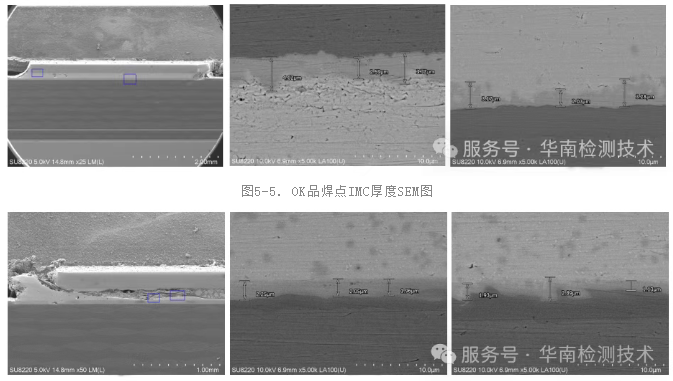

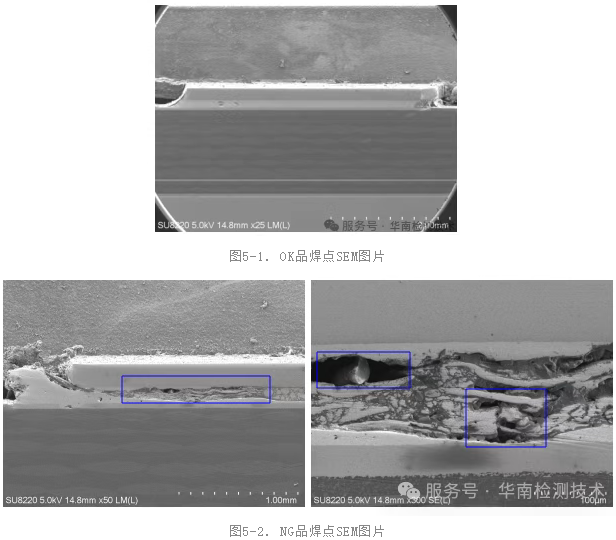

這是失效分析中具說服力的環節。通過掃描電鏡（SEM）觀察，我們發現失效焊點的界面金屬間化合物（IMC）層厚度嚴重超標，遠超1-4μm的正常范圍。過厚的IMC層會變得脆如餅干，是開裂的誘因之一。

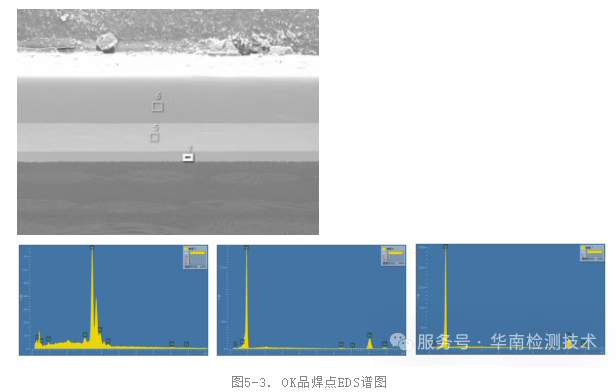

更重要的是，能譜儀（EDS）的成分分析給出了“鐵證”：

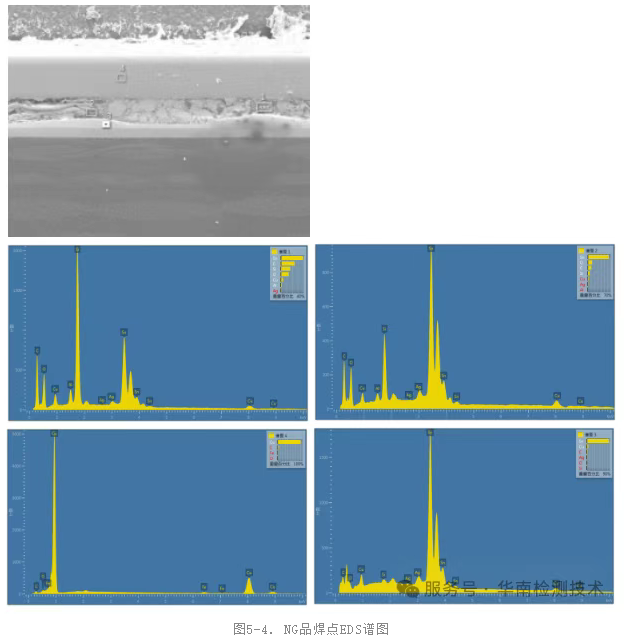

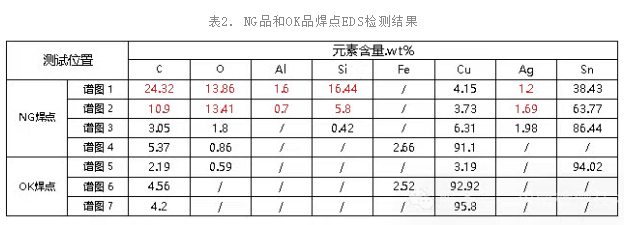

NG焊點：檢測出異常高的碳（C）、氧（O） 元素，并含有鋁（Al）、硅（Si） 等污染物，而有效的錫（Sn） 元素含量偏低。

OK焊點：成分純凈，主要為錫（Sn）和銅（Cu）。

最終判決：

焊接工藝異常：過厚的IMC層指向了回流焊溫度過高或時間過長，導致焊料合金過度反應，組織疏松。

焊盤污染/助焊劑問題：異常的C、O及Al、Si元素表明焊盤表面存在污染或助焊劑活性不足，導致潤濕不良，形成大量空洞。

三、 從失效分析到質量提升：華南檢測助您實現質量閉環

至此，真相大白。我們?yōu)榭蛻籼峁┑牟粌H是一份詳盡的芯片焊點失效分析報告，更是一份清晰的“工藝改善路線圖”。客戶根據我們的建議，調整了回流焊爐溫曲線，并加強了PCB來料的清潔度控制，最終成功解決了該型號產品的批量性隱患。

作為大灣區內權威的失效分析檢測機構，華南檢測中心擁有：

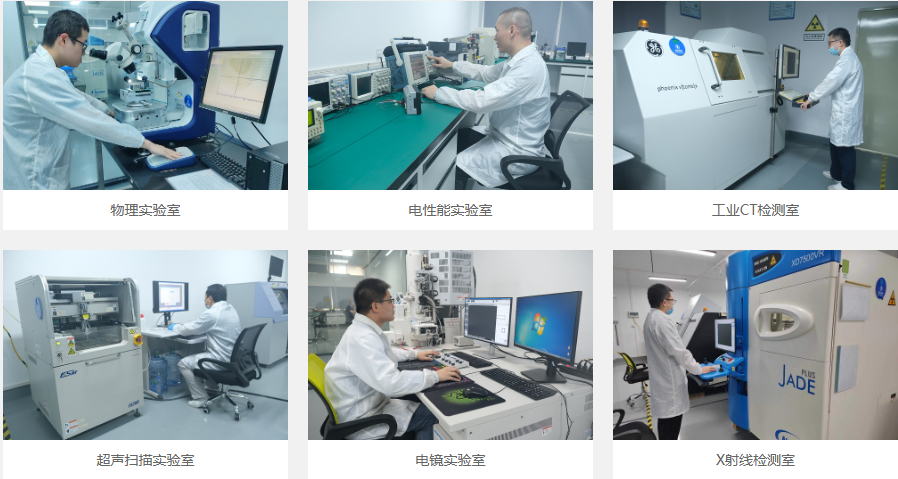

一站式分析平臺：從OM、X-Ray到CT、切片、SEM/EDS，設備齊全，讓您無需輾轉。

專業專家團隊：工程師均具備多年元器件失效分析經驗，能精準解讀數據，提供深層次見解。

高效服務流程：我們深刻理解企業面對質量危機時對時間的敏感性，承諾提供快速、精準的分析服務。

廣東省華南檢測技術有限公司：http://m.yf-leather.com.cn/

結語

一顆微小的焊點，足以撼動整個產品的可靠性。當您再次面臨棘手的芯片失效分析難題時，請不必獨自困擾。專業的失效分析，是連接“故障現象”與“根治方案”之間的橋梁。

立即行動，杜絕隱患！

如果您正被類似的產品失效問題所困擾，歡迎訪問廣東省華南檢測技術有限公司官網與我們?nèi)〉寐?lián)系。讓華南檢測成為您可靠的質量守護者！
