元器件失效分析全解讀：定位根因，終結批量性質量危機

元器件失效分析全解讀：定位根因，終結批量性質量危機

在SMT產線上，一款核心主控IC的貼裝良率突然暴跌10%，整條生產線不時停擺，物料與工時損失每分鐘都在疊加；一批已部署至全球的4G/5G通信模塊，在客戶端運行一年后故障率異常升高，退貨與客訴如潮水般涌來，品牌聲譽搖搖欲墜。

這些突如其來的危機背后，往往指向一個共同的根源——元器件失效。它不再是簡單的更換一顆料就能解決的問題，而是演變成一場關于質量成本、供應鏈可靠性與市場信任的嚴峻考驗。當您的團隊拆解故障品，面對芝麻大小的芯片卻無從下手時，是否常被以下問題所困擾：

1、良率暴跌，卻無法快速判定是元器件本身缺陷，還是貼裝焊接工藝所致？

2、場外失效返回后，缺乏高分辨率的微觀證據，與供應商的責任認定淪為“扯皮”拉鋸戰？

3、常規檢測手段已用盡，卻始終無法定位到芯片層級的根本原因，導致問題重復發生？

面對這些挑戰，一套科學、系統且由先進設備支撐的專業元器件失效分析服務，是您終結危機、實現質量突破的最強武器。

一、標準的失效分析流程：從“懷疑”到“鐵證”的科學診斷路徑

一套專業的元器件失效分析并非“盲人摸象”，而是遵循嚴謹邏輯的標準化流程。我們堅持“先外部后內部，先無損后破壞”的原則，確保在獲取關鍵證據的同時，不引入二次損傷。

?1、信息收集與電學驗證

詳細記錄失效背景、環境應力與電應力，使用精密電測設備（如曲線追蹤儀）進行IV曲線分析與功能測試，準確復現并確認失效模式（開路、短路、參數漂移等）。

2、非破壞性分析

外觀檢查：在高倍率光學顯微鏡下，尋找封裝裂紋、引腳腐蝕、焊點異常等外部缺陷。

X-Ray透視檢查：利用2D/3D X-Ray設備，無損透視器件內部，直觀檢查引線鍵合、芯片粘接、BGA焊球是否存在空洞、裂紋或位移。

聲學掃描顯微鏡檢查：利用超聲波對塑封器件內部進行“探傷”，精準偵測分層、空洞等界面缺陷。

3、破壞性分析（DPA分析）

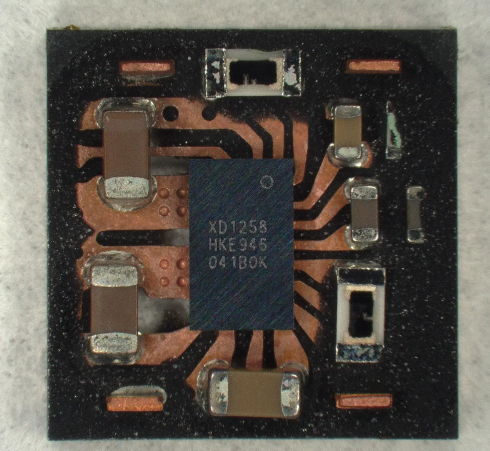

精密開封：通過化學或機械方式精準去除封裝，暴露芯片表面，確保內部結構完整無損。

內部顯微分析：使用金相顯微鏡與掃描電鏡，高倍觀察芯片金屬化層、鈍化層是否存在電遷移、腐蝕、ESD擊穿等損傷。

截面切片分析：通過精密切割、研磨與拋光，制備特定位置的截面樣品，用于分析焊點界面金屬間化合物、芯片結深、內部裂紋等，是判斷工藝質量的“金標準”。

4、綜合診斷與報告

綜合所有電學、形貌與成分數據，由資深工程師團隊進行研判，確定失效的根本機理，并出具權威的檢測報告，提供切實可行的改進建議。

二、失效分析的核心技術與設備：讓深層缺陷無處遁形

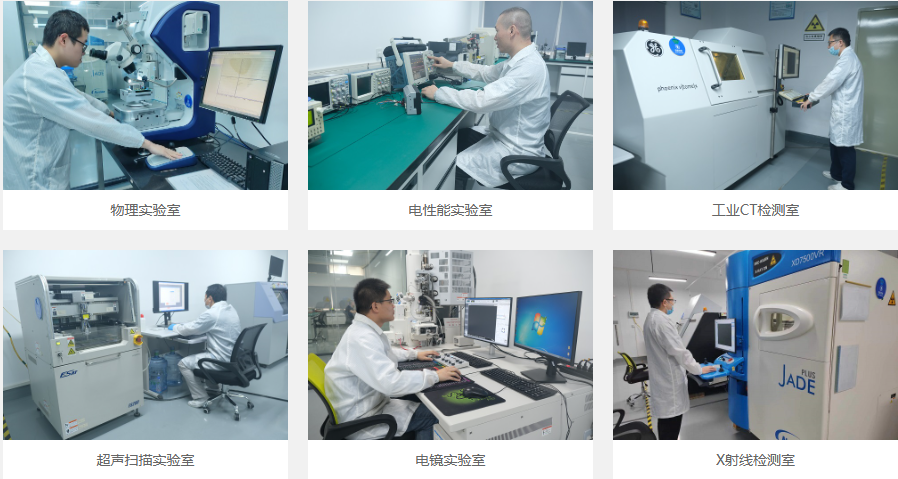

專業的失效分析服務，離不開高端的硬件平臺作為“眼睛”。我們憑借先進的檢測設備集群，確保每一次分析都直擊要害。

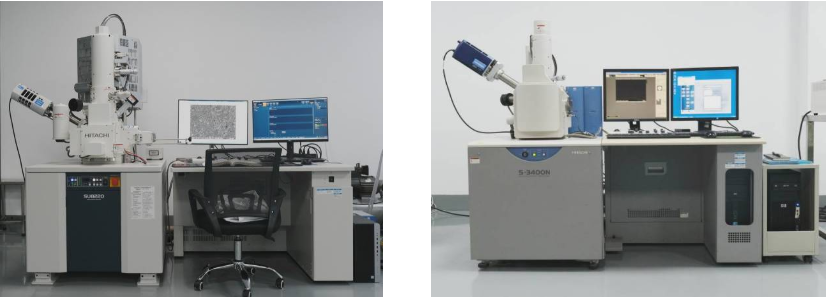

1、SEM/EDS分析：洞察微界的“火眼金睛”

我們的掃描電鏡能夠提供高達納米級分辨率的表面形貌圖像，遠超光學顯微鏡極限。無論是金屬導線因電遷移形成的須晶，還是靜電釋放導致的微米級熔坑，都能清晰呈現。配合能譜儀，可對失效點的污染物成分進行定性定量分析，為責任判定提供鐵證。

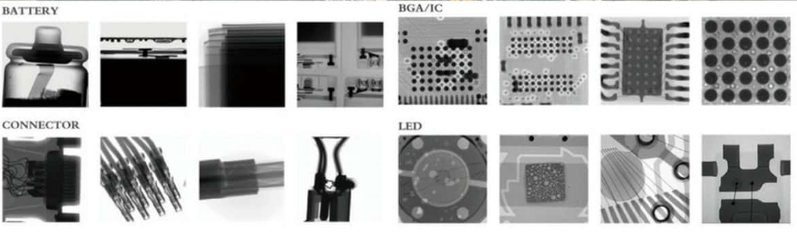

2、X-Ray檢測：無損透視的“工業CT”

對于隱藏在封裝內部的缺陷，如BGA焊球的冷焊與虛焊、內部引線的斷裂、封裝材料的氣孔等，我們的X-Ray系統能在不破壞樣品的前提下，提供清晰的二維乃至三維影像，為后續的破壞性分析提供準確的定位指引。

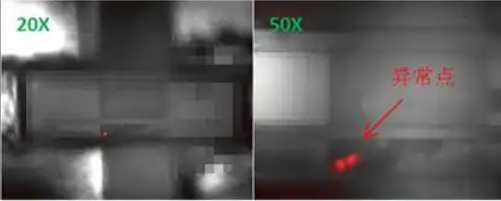

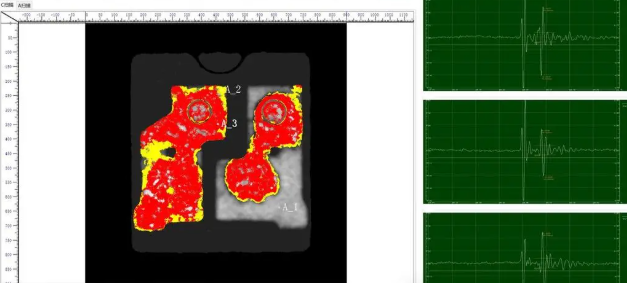

3、熱點定位技術：定位異常的“溫度計”

當芯片存在漏電或短路時，我們會使用紅外熱像儀或液晶熱點檢測技術，精準定位器件工作時的異常發熱點。這項技術是快速診斷柵氧擊穿、PN結泄漏等問題的利器。

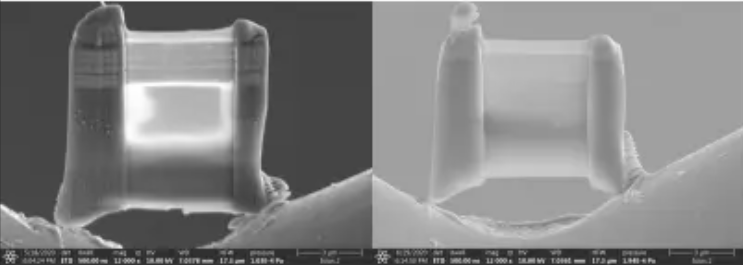

4、FIB電路編輯：精密加工的“手術刀”

對于納米級的特定失效點，FIB系統能進行超精密的切割和沉積，可制備出用于透射電鏡分析的超薄切片，實現在原子級別觀察晶體缺陷，從而分析最根本的材料與界面問題。

權威資質認證： 我們的實驗室已通過CNAS（中國合格評定國家認可委員會） 等權威認證，這意味著我們出具的每一份檢測報告都具備國際互認的公正性、準確性與權威性，是您進行質量仲裁、工藝改進和供應商管理的可靠依據。

三、選擇我們的失效分析服務：成為您可靠的質量防線

在質量就是生命的今天，元器件的早期失效或批次性缺陷，是企業不能承受之重。選擇一家擁有高端設備、嚴謹流程和權威資質的元器件失效分析機構，是您從被動補救走向主動預防的關鍵一步。

我們提供的專業失效分析檢測服務，能為您精準解決：

SMT產線良率異常波動

產品在場外失效率居高不下

與供應商責任難以界定

需要權威報告作為決策依據

請立即行動！ 歡迎在線咨詢我們的技術專家，了解更多關于失效分析檢測的細節。請向我們提供您的失效背景，我們將為您量身定制專屬的失效分析服務方案，用科學與數據，為您的產品質量保駕護航。
