摘要： 在汽車電子領域，PCBA的可靠性直接關乎行車安全與駕乘體驗。本文通過一例典型的PCBA內層燒毀失效分析案例，深度剖析了因內層空洞導致的短路燒毀機理。作為權威的失效分析檢測機構，華南檢測實驗室通過外觀檢查、電性能測試、CT掃描、SEM/EDS分析等一系列科學的失效分析手段，精準定位了故障根源，并為企業提升產品質量與可靠性提供了關鍵決策依據。本案例充分展示了專業的PCBA失效分析在預防潛在風險、保障產品安全中的決定性作用。

一、 引言：電子產品高可靠性要求下的隱形殺手

隨著汽車智能化、電動化的浪潮席卷全球，車載電子系統的復雜性與集成度日益攀升。一塊小小的PCBA（印制電路板組件）可能控制著車輛的剎車系統、動力電池或安全氣囊，其可靠性不容有失。任何微小的缺陷，在車輛長期的振動、溫變及電氣負荷下，都可能演變為導致功能失效甚至安全事故的“隱形殺手”。

近日，華南檢測失效分析實驗室接到某知名汽車電子供應商委托的一塊故障PCBA板。客戶反饋，該產品在整車廠測試階段出現不明原因的網絡對地短路，導致PCBA局部嚴重燒毀失效。這不僅造成了直接的經濟損失，更對企業的品牌聲譽構成了威脅。為了徹查根源，防止問題復發，客戶委托我們【廣東省華南檢測技術有限公司】，作為國內領先的失效分析檢測機構，對此次PCBA內層燒毀失效分析進行徹底的診斷。

本次PCBA失效分析的目的，不僅是回答“哪里壞了”，更是要解答“為什么壞”以及“如何避免”的核心問題。

二、 層層深入，精準定位：全方位的PCBA失效分析流程

作為一名資深的失效分析工程師，我們深知，一個系統性的PCBA失效分析流程如同偵探破案，需要遵循從宏觀到微觀、從外部到內部的邏輯順序。我們對這件PCBA燒毀失效分析樣品展開了以下全面的檢測：

1. 外觀檢測與電性能確認：鎖定故障區域

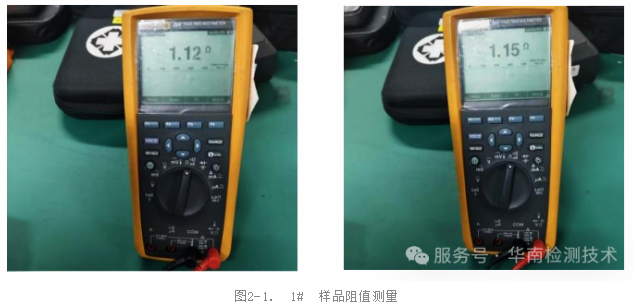

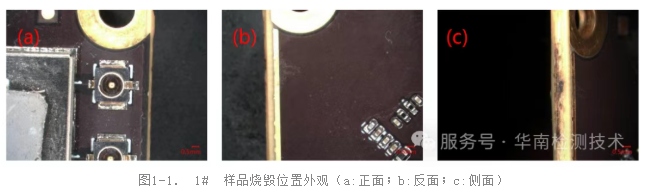

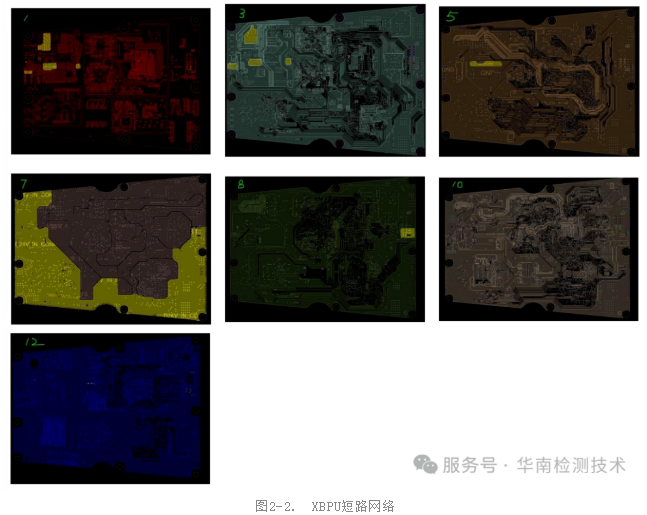

任何深入的PCBA失效分析都始于直觀的觀察。在光學顯微鏡下，樣品側面的嚴重燒毀痕跡一覽無余（圖1-1）。這表明失效點很可能位于PCBA的內層，高溫能量最終從薄弱處突破并灼傷了板邊。緊接著，通過萬用表進行電性能測試，我們確認了客戶的描述：連接器特定網絡與地之間呈現穩定的短路狀態。這初步證實了此次PCBA燒毀失效分析的核心是電氣過應力導致的絕緣失效。

2. 工業CT掃描：無損傷透視內部乾坤

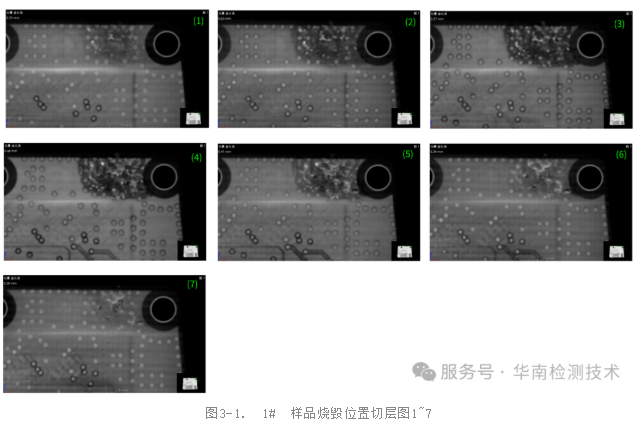

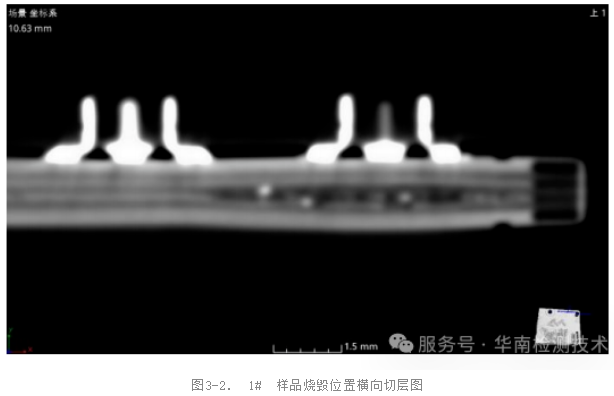

在不破壞樣品的前提下，我們利用X射線計算機斷層掃描技術對燒毀區域進行了“三維透視”。工業CT掃描是失效分析實驗室中用于診斷內部缺陷的利器。通過生成的橫截面切層圖（圖3-1，3-2），我們可以清晰地觀察到PCBA內部存在不規則的黑暗陰影區——這正是內層空洞的典型特征。這些空洞破壞了內層絕緣介質的連續性，為最終的短路埋下了伏筆。這一步是本次PCBA內層燒毀失效分析的關鍵突破。

3. 微觀世界與元素探秘：SEM/EDS分析揭示化學證據

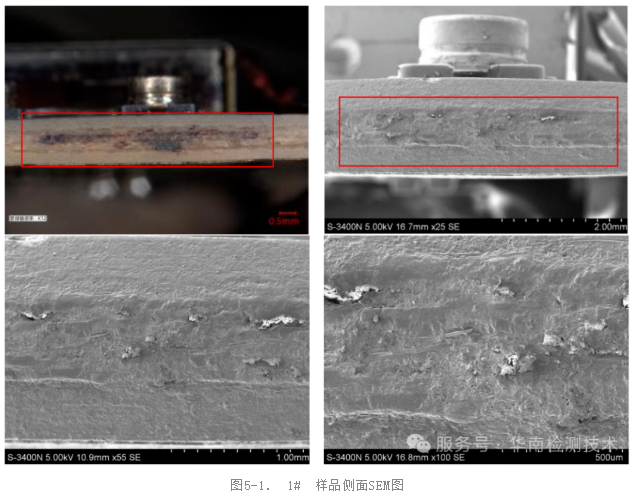

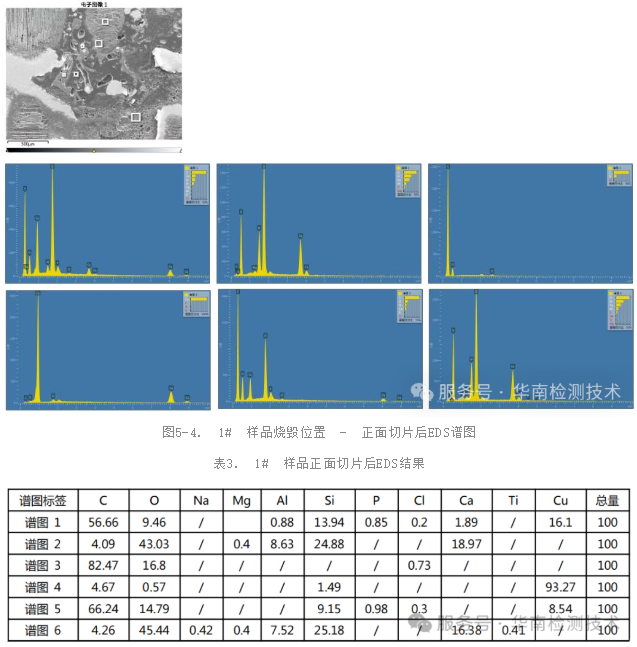

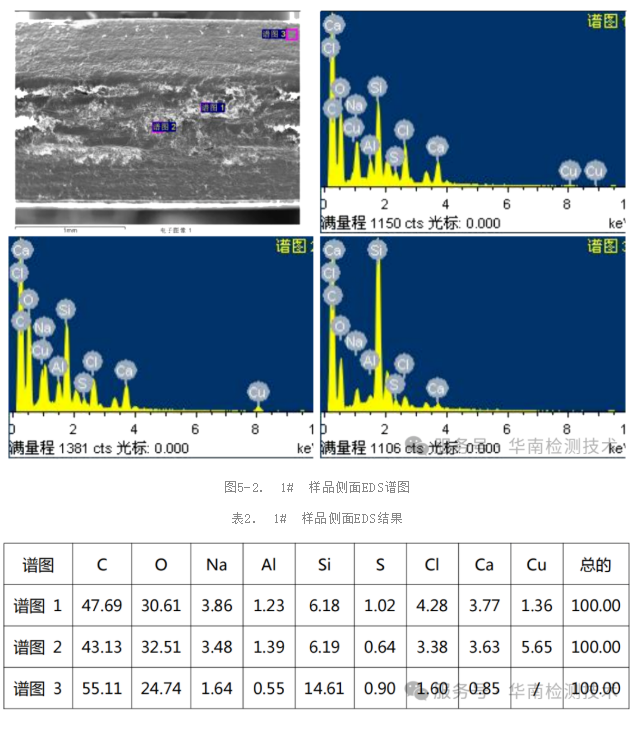

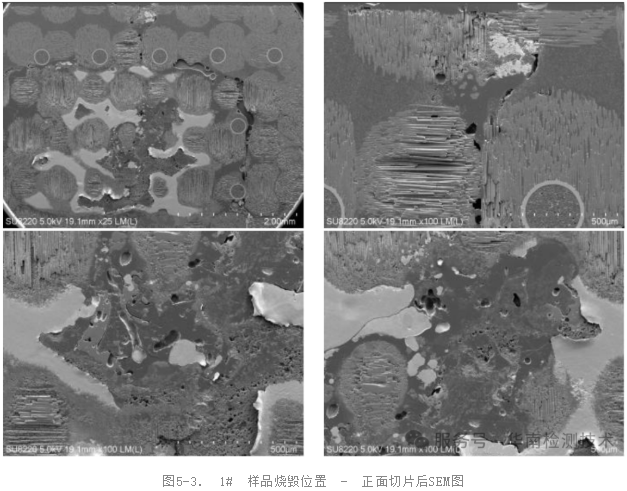

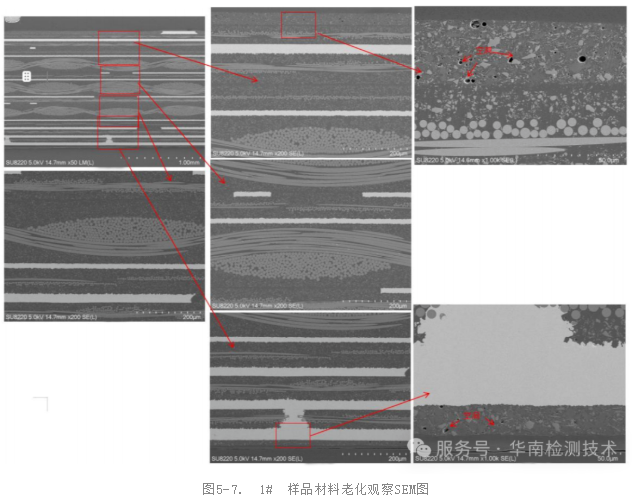

為了獲取更確鑿的證據，我們對燒毀區域進行了取樣、切片，并置于掃描電子顯微鏡下進行高倍率觀察。SEM圖像（圖5-3）清晰地顯示了碳化通道和因高溫而熔融的玻璃纖維。更重要的是，能譜儀分析在燒毀區域檢測到異常高的碳元素含量（表2，表3）。在正常的PCB板材中，碳含量極低，此處的碳是絕緣材料在異常高溫電弧下發生化學裂解、碳化的直接產物，是絕緣性能永久性喪失的“化學指紋”。這一發現為本次PCBA失效分析提供了決定性的微觀證據。

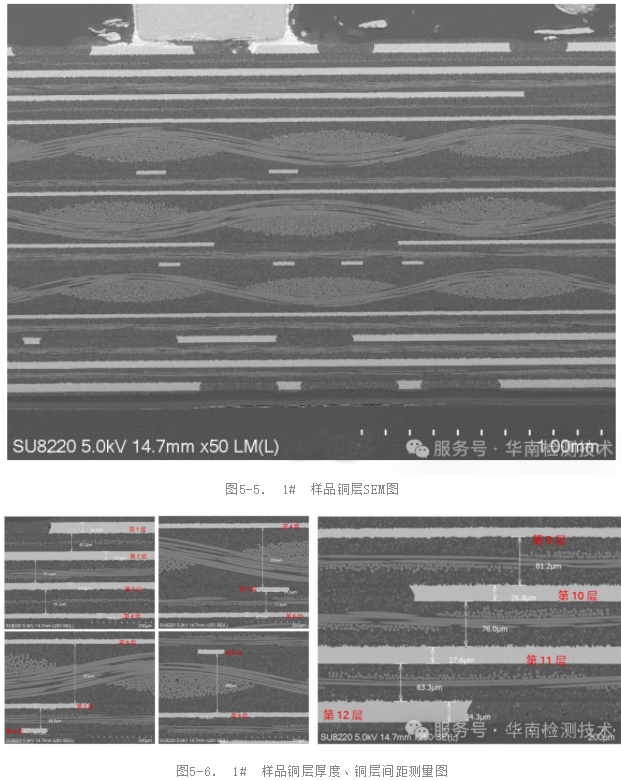

同時，我們對內層銅箔的厚度與間距進行了準確測量（圖5-6），排除了因設計公差不足導致的原生絕緣問題，進一步將懷疑焦點鎖定在內層空洞這一制造缺陷上。

三、 抽絲剝繭：PCBA內層燒毀失效機理深度解析

綜合以上所有檢測數據，本次PCBA內層燒毀失效分析的真相水落石出。其失效機理可以清晰地歸納為以下四步循環：

根源：內層空洞的存在。 在PCBA多層板的壓合制造過程中，由于樹脂流動不均或污染物等因素，在內層芯板之間形成了微米級的空洞。這些空洞是本次PCBA燒毀失效分析一切問題的起點。

誘發：電場集中與局部過熱。 當PCBA通電工作時，內層相鄰銅箔之間存在著工作電壓。在理想的均勻介質中，電場分布是均勻的。然而，空洞的存在使得電場在空洞邊緣急劇集中，產生類似“尖端放電”的效應。同時，電流在繞行空洞時路徑變窄，導致局部電流密度飆升，產生顯著的焦耳熱，形成“過熱區域”。

劣化：絕緣材料的老化與碳化。 長期的局部過熱，會持續攻擊環繞空洞周邊的環氧樹脂或聚酰亞胺等絕緣材料，使其發生熱老化，分子鏈斷裂，機械強度和絕緣電阻逐步下降。這一劣化過程在汽車發動機艙等高溫環境中會被急劇加速。最終，絕緣材料在過熱點失去絕緣能力，碳化形成導電通道。

終局：內部短路與能量爆發。 當碳化通道連接了兩側本應隔離的銅箔時，瞬間的層間短路發生。巨大的短路電流在極小的區域內釋放出所有能量，產生電弧和極高的溫度，足以汽化銅箔和熔融基材，從而造成了我們所看到的嚴重燒毀現象。至此，一次完整的PCBA內層燒毀失效分析閉環形成。

由此可見，一個微小的內層空洞，在長期工作應力下，足以引發一場“雪崩”式的失效。這正是進行專業、深入的PCBA失效分析的價值所在——于微末處見真章，防患于未然。

華南檢測：http://m.yf-leather.com.cn/websiteMap

四、 廣東省華南檢測一站式解決方案：您的專業失效分析伙伴

面對如此復雜的PCBA內層燒毀失效分析挑戰，單一的分析手段往往難以定論。這正是華南檢測作為一家綜合性失效分析檢測機構的核心優勢所在。我們提供從問題接收到報告解讀的一站式PCBA失效分析解決方案。

全面的分析設備平臺： 我們的失效分析實驗室配備了從光學顯微鏡、X-Ray、CT到高分辨率SEM/EDS、紅外熱像儀等全套先進設備，確保任何類型的PCBA失效分析需求都能找到合適的檢測工具。

資深的專家團隊： 我們的工程師團隊擁有多年一線失效分析經驗，尤其擅長PCBA燒毀失效分析等復雜案例，能夠精準設計分析路徑，解讀數據背后的物理與化學意義。

系統的分析流程： 我們遵循國際通用的失效分析標準流程，確保每一個結論都有扎實的數據支撐，報告清晰、權威，可作為您改進工藝、界定責任的權威依據。

無論是來料檢驗、過程故障還是現場退貨，當您遇到任何棘手的PCBA失效分析難題時，華南檢測失效分析實驗室都將是您值得信賴的伙伴。

五、 結論與建議

本案例通過一次完整的PCBA內層燒毀失效分析過程，雄辯地證明了：
內層空洞是導致本次汽車電子PCBA在長期工作后發生災難性短路燒毀的根本原因。

基于此結論，我們向所有致力于提升產品可靠性的企業，尤其是汽車電子供應鏈上的伙伴提出以下建議：

加強PCBA來料管控： 在與PCB板材供應商簽訂協議時，明確內層質量的驗收標準，引入超聲掃描顯微鏡等無損檢測手段對關鍵產品進行內層空洞等缺陷的篩查。

深化與專業機構合作： 建立與權威失效分析檢測機構的長期合作關系。一旦出現失效，立即啟動專業的PCBA失效分析流程，快速定位根源，避免更大的損失。

構建可靠性知識體系： 將每一次失效分析的結論轉化為企業內部的知識財富，用于優化設計、改良工藝，從源頭上提升產品的固有可靠性。

立即行動，杜絕隱患！
如果您也正被PCBA的莫名失效、燒毀等問題所困擾，如果您需要一份權威、可信的失效分析報告來推動質量改善，請立即點擊了解更多關于我們的 [廣東省華南檢測技術有限公司-PCBA失效分析服務詳情] 。讓我們用專業的技術，為您的產品質量與品牌安全保駕護航。
