IC芯片漏電失效分析全揭秘：金屬污染是元兇？丨華南檢測

摘要： 當終端產品出現功能異常、功耗飆升甚至莫名死機，根源往往指向一顆不起眼的IC芯片漏電失效。如何精準定位這“微觀世界”的故障？本文將通過一個經典的芯片失效分析案例，深入剖析漏電根源——金屬污染，并展現廣東省華南檢測技術有限公司如何憑借尖端設備與技術專家，為電子制造企業破解質量謎題，守護產品可靠性。

在競爭白熱化的電子制造業中，整機良率突然下滑、市場返修率莫名升高，往往是采購與質量經理的“噩夢”。而這一切的源頭，很可能是一批存在漏電失效隱患的IC芯片。它們如同隱藏的“定時炸彈”，在裝配之初難以察覺，卻會在用戶手中隨時引爆。

如何拆除這些“炸彈”？答案在于精準、專業的芯片失效分析。它不僅是“事后偵探”，更是企業供應鏈質量管控的核心環節，能直接從源頭阻斷批量性質量事故。

一、 微觀世界的“謀殺案”：芯片漏電失效之謎

芯片漏電，如同水管出現看不見的裂縫，電流在不應流動的地方悄然泄漏。其表象單一——功耗增加、功能異常，但根源卻錯綜復雜。

常見漏電元兇：

氧化層擊穿： 柵氧層存在缺陷，形成導電路徑。

金屬電遷移： 電流作用下金屬原子遷移，導致導線短路或斷路。

表面污染： 這是最隱蔽且常見的原因之一。微量的金屬雜質（如Na, K, Fe, Cu, Al）污染硅晶圓表面，會形成漏電通道，嚴重劣化器件性能。

工藝缺陷： 蝕刻不凈、離子注入損傷等。

面對成千上萬的微觀結構，如何像“神探”一樣，從毫米見方的芯片中鎖定真兇？這需要一套科學嚴謹的分析流程與頂級“辦案工具”。

二、 高科技“辦案工具”：頂尖設備是失效分析的基石

華南檢測深知，沒有先進的檢測設備，再豐富的經驗也無法觸及真相。我們構建了業界一流的芯片失效分析實驗室，其核心裝備足以支撐最復雜的調查任務。

X-Ray檢測 (X-Ray Inspection): 如同給芯片做“胸透”，無需開封即可無損檢測內部結構異常，如引線鍵合斷裂、封裝氣泡、芯片附著異常等。這是分析的第一步，為后續深度解剖提供方向。

掃描電子顯微鏡 & 能譜儀 (SEM & EDS): 這是本次分析的“王牌組合”。SEM提供高至納米級分辨率的表面形貌圖像，能看清最細微的缺陷。EDS則能同時對觀測點進行元素成分定性和定量分析，直接“指認”出污染的化學成分。它是證明金屬污染存在的鐵證。

探針臺 (Probe Station): 配合微距探針，可在開封后對芯片的特定電路節點進行精準的電性能測量，精準定位漏電的具體PN結或電路模塊。

反應離子刻蝕 (RIE) / 等離子開封 (Plasma Decapsulation): 采用化學氣體等離子體智能去除芯片表面的環氧樹脂封裝體，實現芯片開封。相比傳統的酸腐開封，此法更溫和、均勻，能完美保護脆弱的芯片內部結構和鍵合線，避免二次損傷，為后續SEM/EDS分析提供完美的樣品。

三、 實戰案例：消費電子芯片漏電的真相追蹤

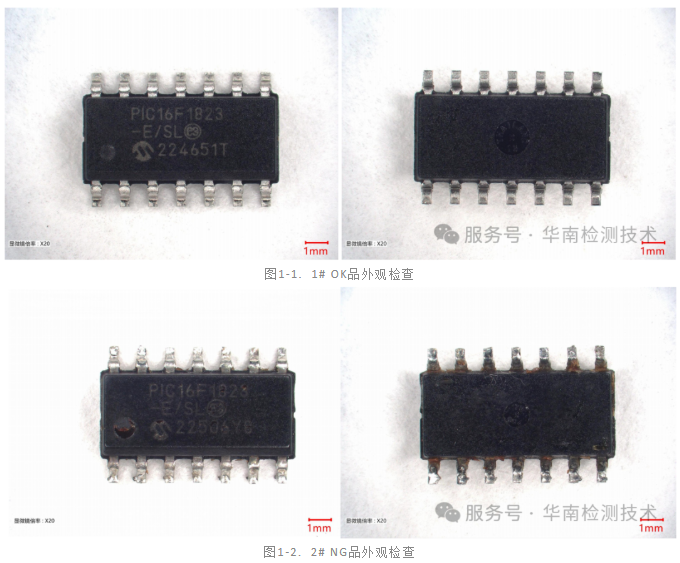

某知名消費電子品牌客戶反饋，其一批智能穿戴產品出現待機時間驟短的問題。經初步排查，懷疑核心電源管理IC存在漏電。華南檢測收到2顆疑似失效（NG）芯片與1顆良品（OK）芯片，受托徹查根源。

我們的分析之旅：

第1步：電性復測 (Electrical Verification)

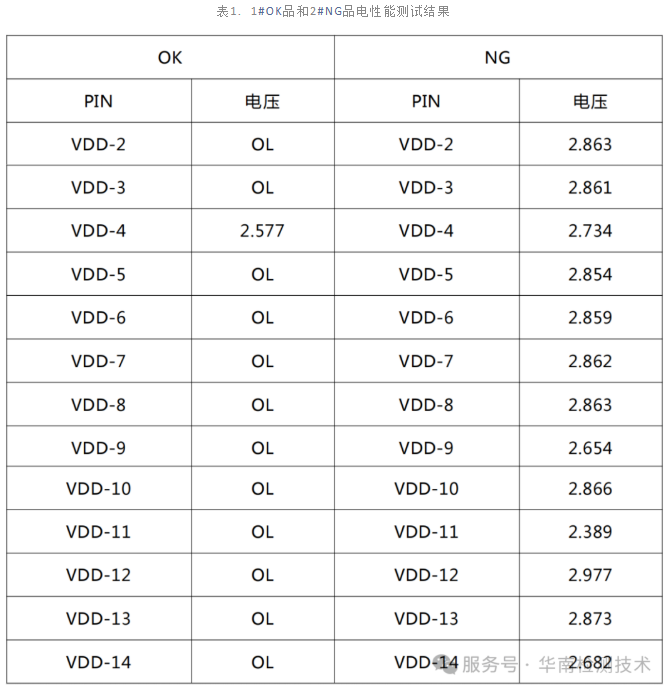

在精密儀器上復測，確認NG芯片的靜態功耗（Iddq）遠超規格書標準，漏電現象確鑿無疑。OK品則一切正常。

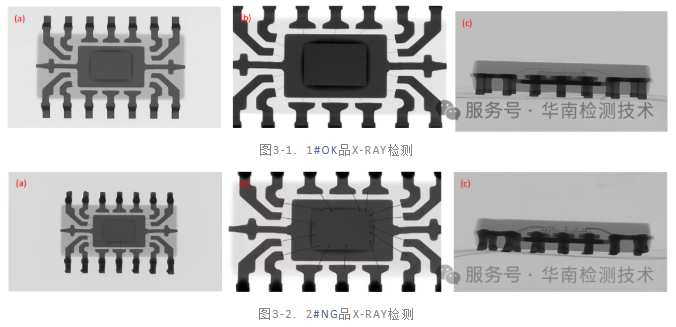

第2步：X-Ray初篩 (Non-Destructive Inspection)
對兩顆芯片進行X-Ray掃描對比。結果顯示，內部鍵合線、晶圓附著等均未見明顯結構異常，排除封裝環節的短路問題。疑點指向芯片晶圓表面。

第3步：精準等離子開封 (Plasma Decapsulation)

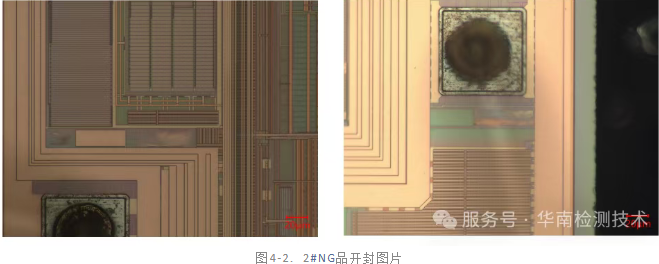

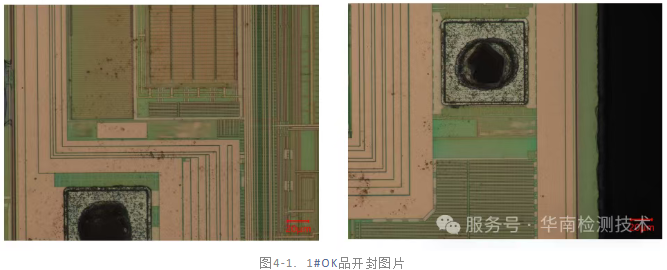

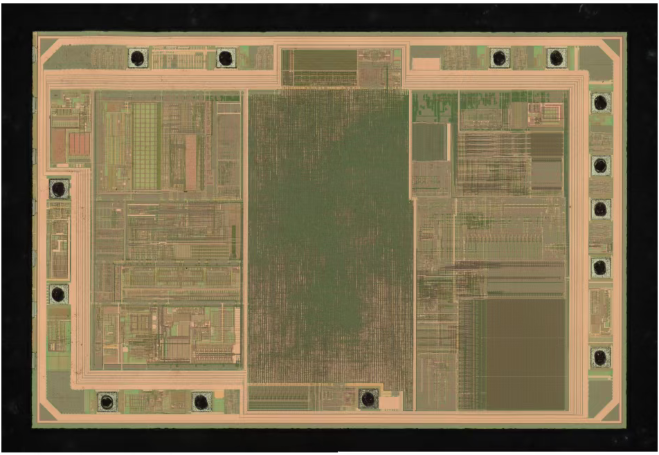

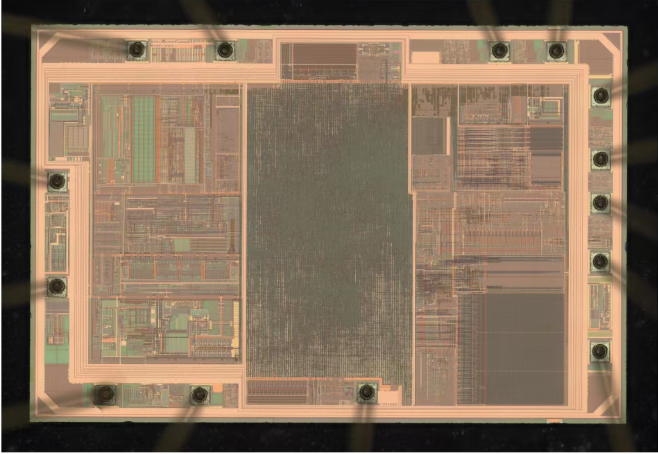

使用等離子開封技術，精準去除封裝膠體，完美暴露兩顆芯片的晶圓表面和鍵合點。OK品晶圓表面潔凈，而NG品在顯微鏡下已可見局部顏色異常。

第4步：SEM/EDS終極取證 (The Smoking Gun)

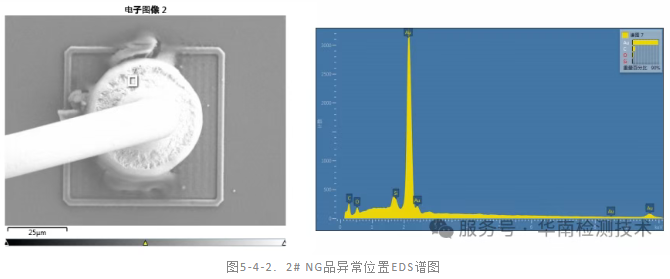

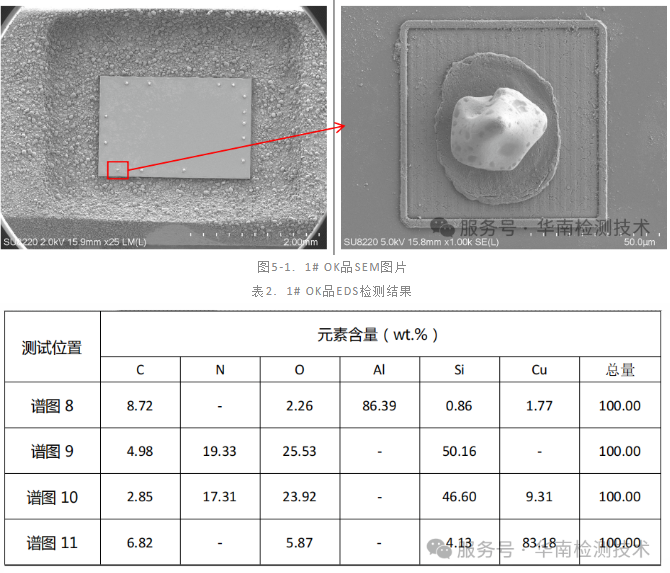

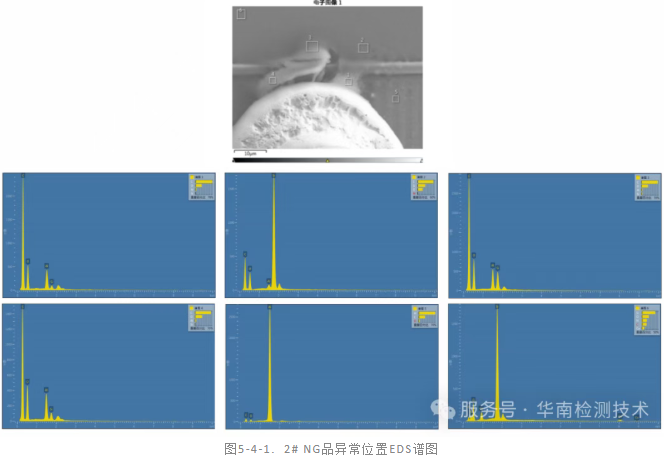

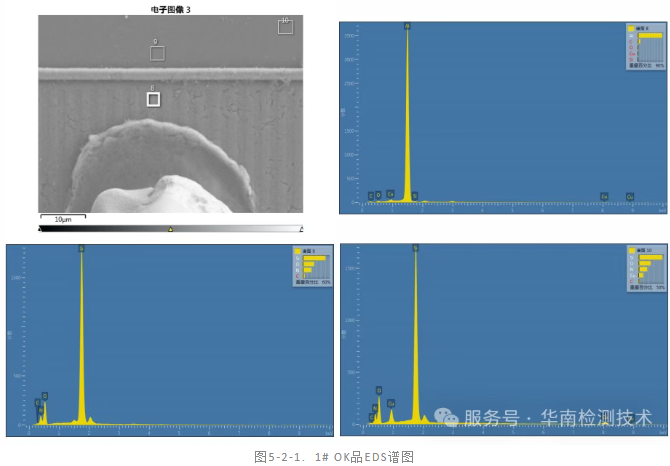

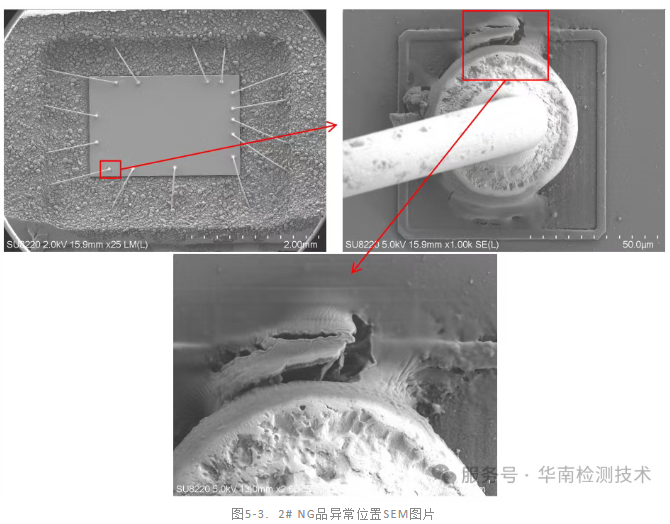

將開封后的芯片置于掃描電鏡（SEM） 下觀察。在超高倍數下，NG品晶圓焊點區域可見微觀污染物。隨后，能譜儀（EDS） 對準該區域進行掃描。

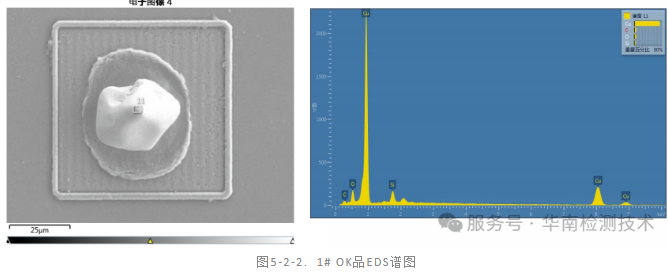

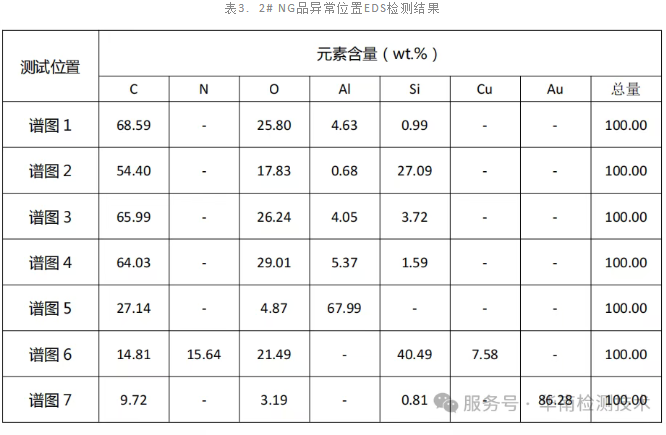

分析結果： 在異常點清晰地檢測到了碳（C）、氧（O）、鋁（Al） 元素的異常峰值！而OK品的相同位置則只有正常的硅（Si）和金屬焊盤材料。

結論： 該電源管理IC的漏電失效根源，在于晶圓表面制造過程中遭到了金屬污染（Al）及有機物（C, O）污染。這些污染物在特定條件下形成了導電通道，導致電流泄漏，功耗增加。

四、 給采購與質量人員的啟示：將失效分析前置為供應鏈管理利器

本次案例深刻表明，芯片失效并非偶然。對于電子制造企業而言，等待成品出現問題再分析，代價巨大。

對于采購人員： 在選擇芯片供應商時，應將其工藝質量管控體系和失效分析能力納入評估體系。要求供應商提供關鍵的污染控制數據（如SPC統計）。

對于質量人員： 應建立來料芯片的抽檢機制。除了常規的電性能測試，定期委托第三方實驗室如華南檢測進行破壞性物理分析（DPA） 和芯片失效分析，是對供應鏈質量進行“體檢”的有效手段，能將風險阻斷在SMT貼片之前。

五、 立即行動，為您的產品可靠性保駕護航

芯片雖小，責任重大。一次精準的失效分析，不僅能解決眼下的質量問題，更能為您的供應鏈優化、供應商管理提供至關重要的數據決策支持。
