成人av在线影视I五月婷影院I在线欧美国产I亚洲欧洲av在线I欧美精品一区二区在线播放I日本午夜在线亚洲.国产

塑料外殼開裂失效分析：華南檢測揭秘材料失效的深層原因

摘要： 當產品塑料外殼出現開裂，這遠非表面現象，而是深刻的材料失效分析問題。本文將通過一個完整的開裂失效分析案例，深度解析如何從斷口形態、異物成分到分子鏈結構，層層遞進，鎖定塑料失效分析的根本原因，并闡述選擇專業失效分析機構對于保障產品可靠性的決定性意義。

一、 引言：開裂，是癥狀而非病因

在制造業，尤其是汽車電子、消費電子等領域，產品的塑料外殼不僅關乎美觀，更是內部精密元件的第一道防線。一道細微的裂紋，足以導致產品功能失效、品牌聲譽受損乃至巨大的經濟損失。許多企業面對批量性的外殼開裂問題，往往局限于修補性的解決方案，卻忽略了問題的本質——這通常是一次典型的材料失效分析事件。

開裂，是材料在內外因素共同作用下最終表現出的“癥狀”。唯有通過科學的失效分析，如同醫生進行病理診斷，才能找到病根，實現從“治已病”到“防未病”的跨越。本文將系統性地展示，專業的失效分析機構如何像偵探一樣，揭開塑料外殼開裂的真相。

二、 核心解密：塑料外殼開裂失效分析的科學邏輯鏈

塑料失效分析是一門綜合性的學科，它遵循著嚴謹的邏輯鏈：從宏觀現象到微觀證據，從成分異常到性能劣化。一個完整的開裂失效分析流程，通常涵蓋以下幾個核心環節：

斷口學分析： 尋找裂紋起源與擴展路徑。

成分分析： 確認材料本體及異常物質的化學成分。

熱力學性能分析： 評估材料的熱穩定性與相態變化。

分子量測定： 揭示材料本征強度的關鍵指標。

下面，我們通過一個真實的失效分析案例，來具體闡述這一科學流程。

【實戰案例深度剖析】：某產品外殼批量開裂失效分析

背景： 一款市場熱銷的電子產品，在其外殼注塑筋位處發生批量性開裂。我司（廣東省華南檢測技術有限公司）作為權威的第三方失效分析機構，受委托對失效件（NG樣件）進行根本原因診斷。

分析過程與發現：

1. 斷口分析與異物定位——發現“應力集中源”

首先，我們的工程師在光學顯微鏡下對NG樣品進行初步觀察，發現開裂源區位于殼體內部結構應力集中處，且表面存在多條微裂紋。

隨后，我們利用掃描電子顯微鏡進行高倍率觀察，這是塑料失效分析中至關重要的一步。觀察發現：

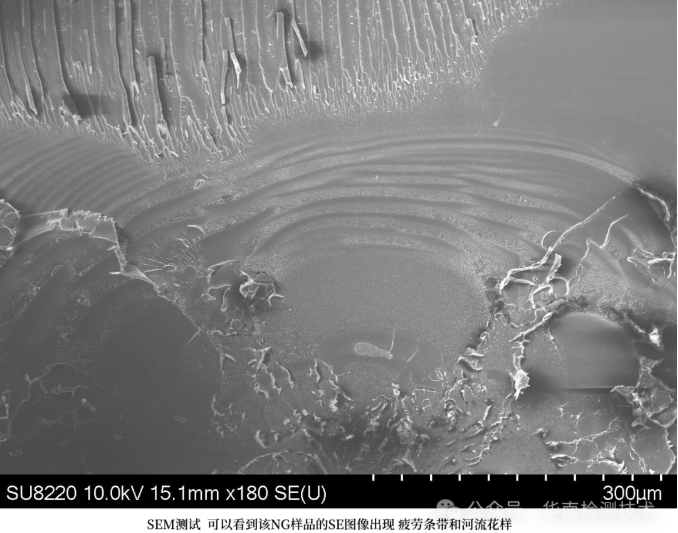

斷口形貌： 整體表現為典型的“河流花樣”，這是脆性斷裂的顯著特征，說明材料在斷裂前幾乎未發生塑性變形。

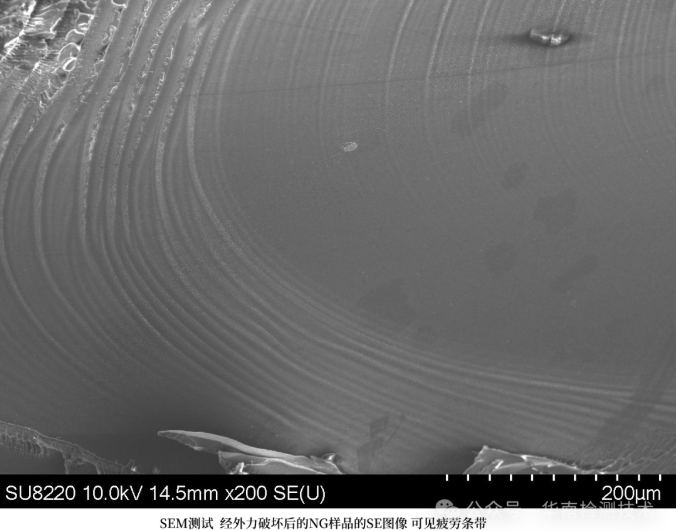

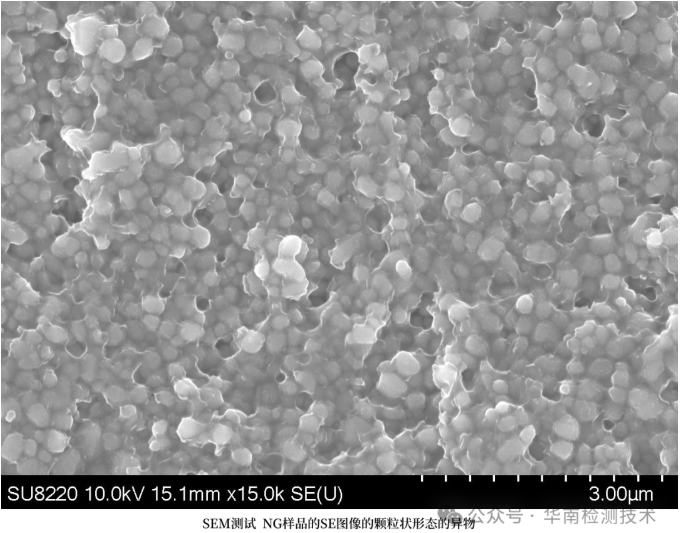

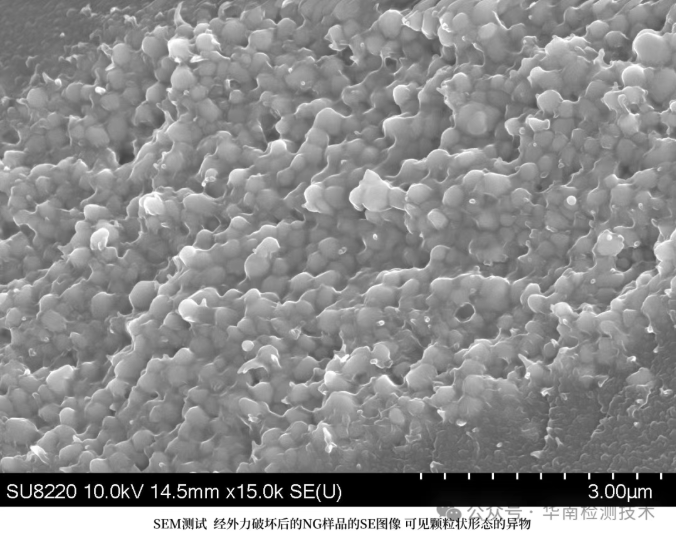

關鍵證據——異物： 在裂紋起源區，清晰可見大量顆粒狀異物。為驗證該異物是存在于材料內部而非后期污染，我們進行了破壞模擬實驗。將斷口再次掰開后在電鏡下觀察，在新產生的斷口上同樣發現了形態一致的顆粒狀異物。這確鑿地證明了異物是內在于材料本體的。

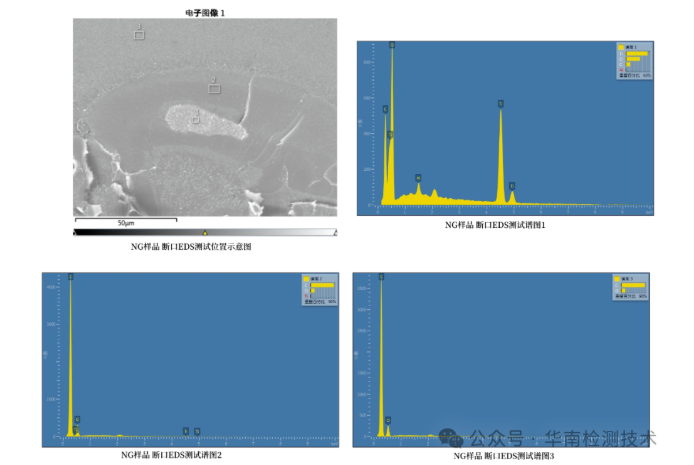

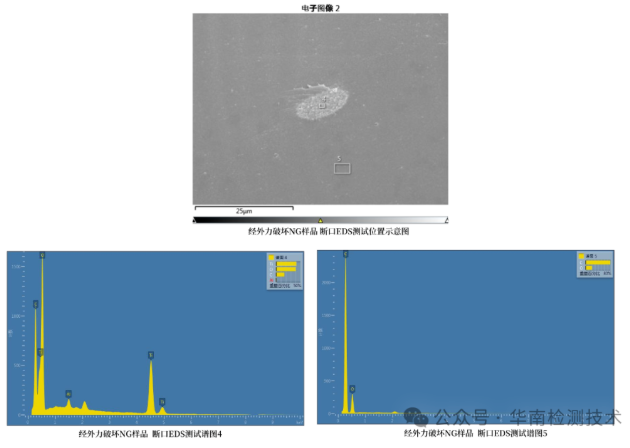

能譜分析： 我們對這些異物進行EDS成分分析，結果顯示其含有異常高含量的鋁（Al）、鈦（Ti） 等金屬元素。這些元素并非該塑料基材應有的成分，指向了原材料或生產流程中混入了雜質。

至此，本次開裂失效分析找到了第一個關鍵疑犯：內部硬質金屬異物。它在注塑成型后，與聚合物基體結合不良，在受力時成為天然的“應力集中點”，如同玻璃中的氣泡，極易引發微裂紋。

2. 材料本體性能探究——診斷材料的“內在健康”

發現異物后，我們仍需回答：為何裂紋會如此容易地擴展？材料的“體質”是否本身就有問題？為此，我們展開了一系列材料本征性能的材料失效分析。

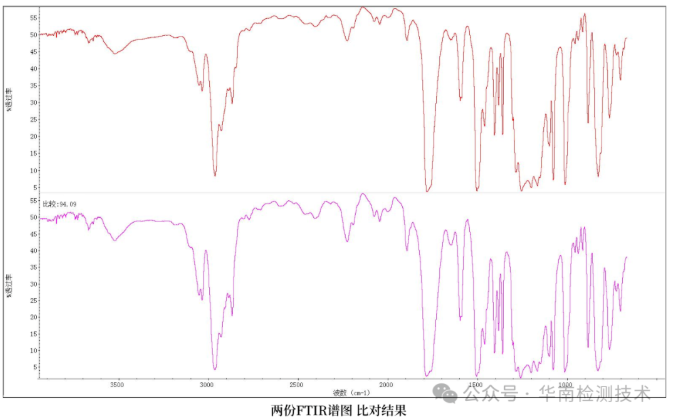

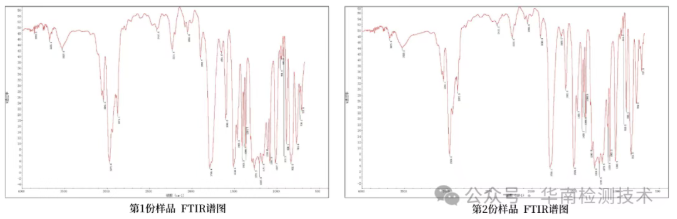

FTIR成分分析： 對NG樣品與良品進行傅里葉變換紅外光譜測試。結果顯示，兩者的譜圖基本一致，表明基礎高分子聚合物種類正確，排除了原材料用錯或發生重大化學變化的可能。

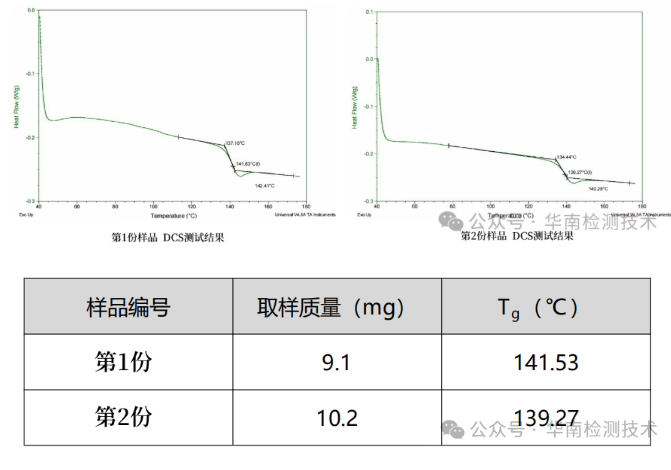

DSC熱分析： 差示掃描量熱法測試顯示，NG樣品的玻璃化轉變溫度對比良品有輕微下降。Tg點的下降通常意味著材料分子鏈段的運動變得更容易，這可能與分子量降低或存在小分子增塑劑/降解產物有關。

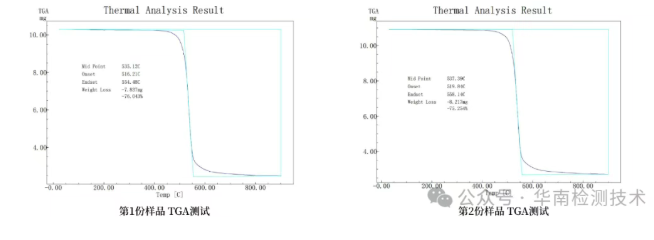

TGA熱重分析： 兩份樣品的熱分解溫度與揮發分含量無顯著差異，表明材料并未發生嚴重的熱氧化降解，排除了因過熱加工導致材料嚴重破壞的可能性。

GPC分子量測定——鎖定“強度劣化”的鐵證： 凝膠滲透色譜測試給出了最關鍵的證據之一。數據顯示，NG樣品的重均分子量明顯低于對比良品。高分子材料的力學強度（如抗沖擊性、韌性）與其分子量直接相關。分子量降低，分子鏈之間的纏結點減少，導致材料承載負荷的能力下降，本質上是材料發生了“劣化”。

三、 綜合診斷與結論：還原失效真相

綜合以上所有失效分析數據，我們得以還原此次外殼開裂事件的完整真相：

根本原因： 本次失效是由 “材料內部缺陷” 與 “材料本體劣化” 協同作用所致。

失效機理鏈：

內因1（材料劣化）： 殼體材料的分子量偏低，導致其本征韌性不足，抗裂紋萌生和擴展的能力顯著下降。這是材料“變脆”的內在因素。

內因2（應力集中）： 材料內部存在的Al/Ti類硬質顆粒異物，在注塑過程中被包覆于基體內，形成了固有的微觀缺陷。

協同失效： 當外殼受到外部載荷（如裝配應力、使用沖擊）時，硬質異物尖端產生高度的應力集中。由于材料本身因分子量偏低而韌性不足，無法通過塑性變形來有效耗散能量，導致微裂紋在異物處極易萌生并迅速擴展，最終表現為宏觀的脆性開裂。

因此，這起案例并非簡單的設計或單一工藝問題，而是一次典型的、由污染物引入和原材料分子量控制不當共同導致的材料失效分析案例。

華南檢測：http://m.yf-leather.com.cn/websiteMap

四、 華南檢測：您身邊的問題終結者與失效分析機構

面對復雜的產品可靠性挑戰，您需要一個擁有深厚技術底蘊和一流設備的合作伙伴。廣東省華南檢測技術有限公司，作為坐落在東莞大嶺山鎮、毗鄰松山湖高新技術產業開發區的一流失效分析機構，我們深刻理解制造業的痛點。

頂尖的硬件平臺： 我們配備了包括掃描電鏡（SEM/EDS）、傅里葉紅外光譜（FTIR）、差示掃描量熱儀（DSC）、熱重分析儀（TGA）和凝膠滲透色譜（GPC）在內的全套先進分析設備，確保數據精準可靠。

資深的專家團隊： 我們的工程師不僅精通測試操作，更善于基于失效原理，將孤立的測試數據串聯成完整的證據鏈，提供直達問題根源的解決方案，而非僅僅提供一份檢測報告。

廣泛的行業經驗： 我們的服務涵蓋汽車電子、消費電子、新能源、半導體等多個領域，對不同行業的標準、規范及常見失效模式有著深刻的理解。

我們堅信，專業的失效分析是提升產品品質、降低市場風險最有效的投資。

立即行動，杜絕隱患！若您正面臨產品開裂或其他可靠性難題，歡迎訪問我們的官方網站，了解更多關于我們服務能力的詳細信息。讓華南檢測成為您最可靠的品質守護者。
