隨著制造業對產品精度與可靠性要求持續升級，傳統無損檢測手段已無法滿足復雜工件內部結構的全維度檢測需求。

批次性內部缺陷、裝配偏差等問題，極易導致產品失效與企業成本損耗。

工業CT檢測作為先進的三維可視化無損檢測技術，可實現工件內部結構的非破壞性精準分析，為企業質量控制提供全流程數據支撐。

廣東省華南檢測技術有限公司依托進口高端設備與專業技術團隊，為全國制造業客戶提供一站式工業CT檢測解決方案，助力企業降本增效、提升產品核心競爭力。

一、工業CT檢測技術原理與核心功能

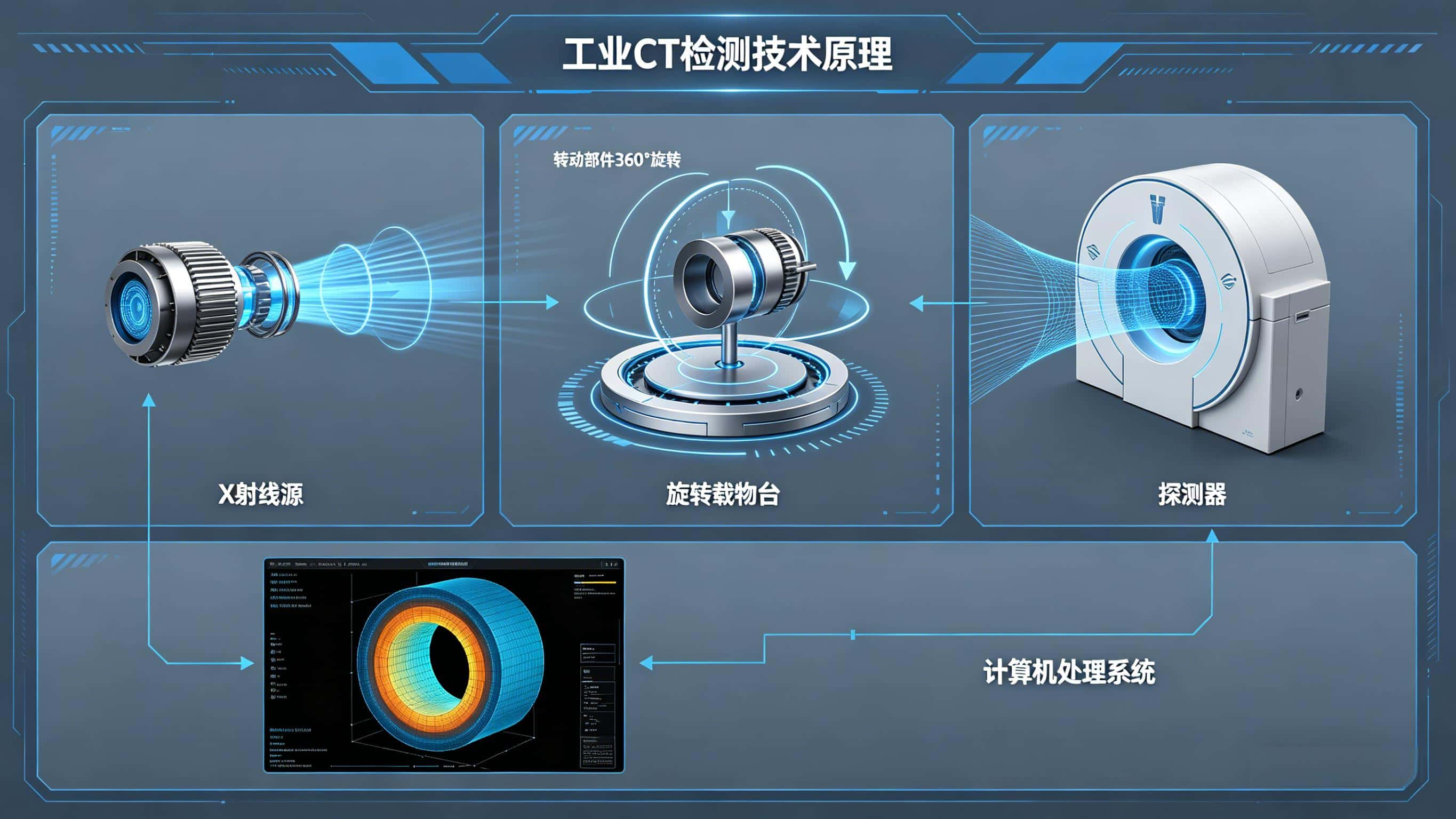

1. 技術原理

工業CT檢測基于X射線穿透原理，通過高能射線穿透被測工件，根據材料密度、厚度與原子序數的差異形成射線衰減信號。

探測器采集工件不同角度的二維投影數據后，通過 FDK 重建法等核心算法完成三維建模，生成可任意剖切、測量的體素模型，實現工件內部結構的 1:1 可視化還原。

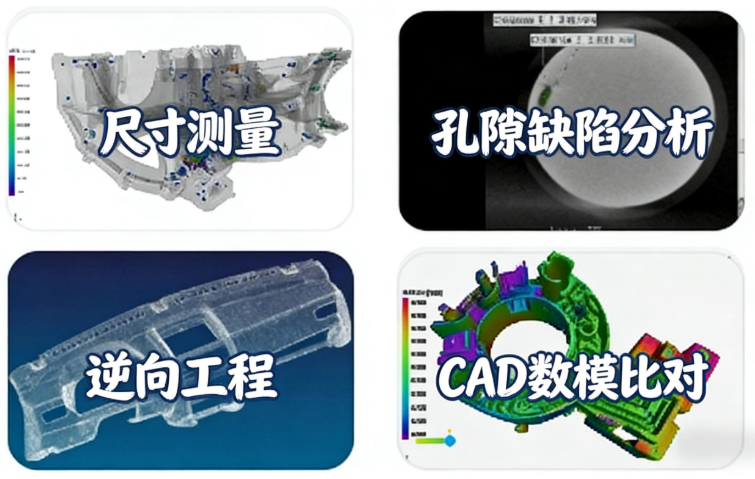

2. 核心功能

• 缺陷檢測：精準識別工件內部氣孔、裂紋、夾雜、虛焊等隱蔽缺陷，檢測靈敏度高達 0.3%，遠超傳統無損檢測方法的檢出極限。

• 尺寸測量：基于三維點云數據完成工件內外全結構尺寸測量，誤差控制在微米級，適配復雜裝配體的公差分析與形位公差驗證。

• 逆向工程：結合掃描數據完成產品三維模型重建，支持數模對比與設計優化，大幅縮短產品研發周期，降低開模試錯成本。

• 裝配分析：在非拆解狀態下完成產品內部裝配質量檢測，可識別異物殘留、裝配偏移、配合間隙異常等問題，規避拆解帶來的樣品損耗。

二、工業CT檢測的行業應用場景

1. 電子制造領域

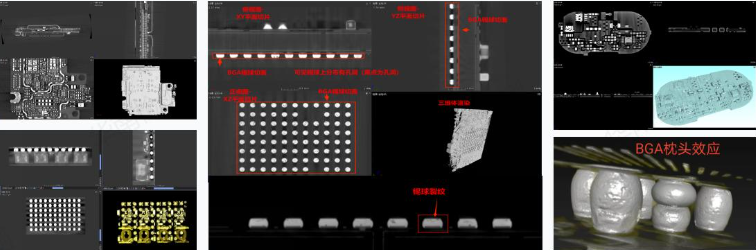

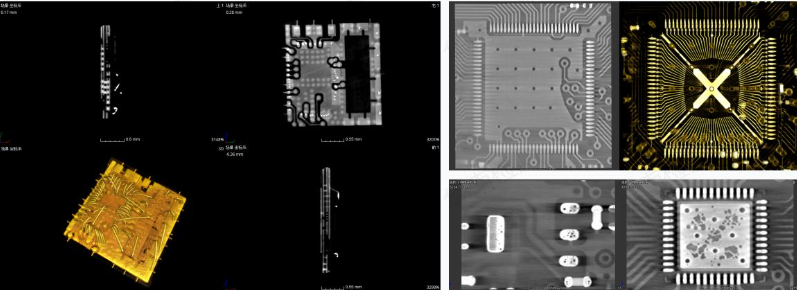

PCB 與芯片封裝檢測

分析 BGA 焊接的虛焊、連錫、冷焊等缺陷，評估 PCB 通孔鍍銅均勻性、印制線斷裂與鉆孔深度合規性，為 SMT 工藝優化提供精準數據支撐。

半導體器件失效分析

檢測功率半導體 IGBT、MEMS 器件的內部裂紋、分層與鍵合缺陷，提前識別器件可靠性隱患，保障電子產品長期穩定運行。

2. 汽車與航空航天領域

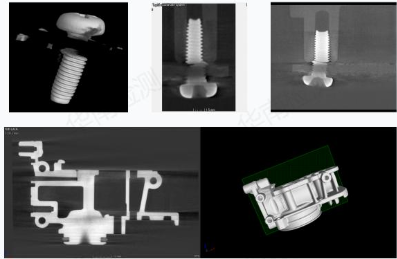

鑄件與焊接件質量檢測

識別汽車發動機缸體、變速箱殼體等金屬鑄件的縮孔、殘砂缺陷，以及航空航天焊接接頭的未熔合、未焊透隱患，規避產品服役過程中的失效風險。

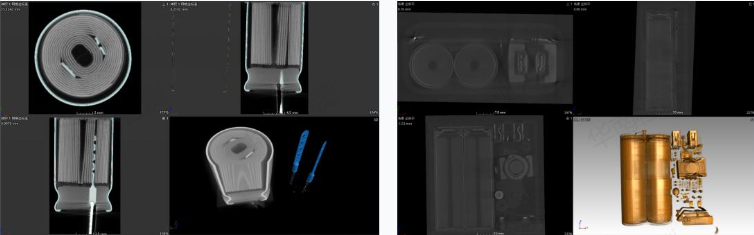

新能源汽車電池檢測

無損分析鋰電池內部電極結構、隔膜完整性、鼓包變形與極耳焊接質量，全面提升動力電池的安全性與循環使用壽命。

3. 增材制造與材料科學領域

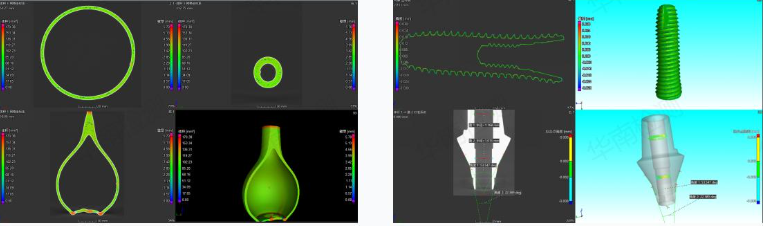

3D 打印件全流程檢測

評估 3D 打印成品的內部孔隙、裂紋與結構偏差，驗證打印件與設計模型的一致性，指導打印參數優化與工藝迭代。

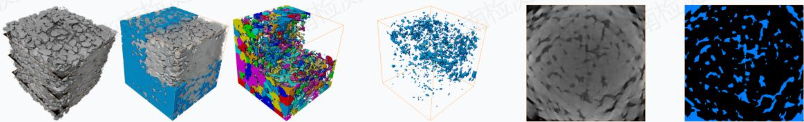

復合材料性能分析

量化碳纖維、陶瓷基等復合材料的孔隙率、纖維分布與界面結合狀態，為材料制備工藝優化與性能驗證提供量化數據。

4. 模具與五金加工領域

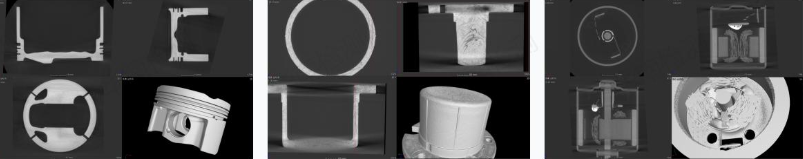

復雜模具內部流道檢測

非破壞性檢測注塑模具、壓鑄模具的內部冷卻流道通暢性、孔徑偏差與殘留雜質，避免模具試模失敗與生產效率損耗。

三、工業CT檢測的五大技術優勢

非破壞性檢測：無需對樣品進行切割、拆解等破壞性處理，完整保留工件的原始狀態，尤其適配貴重樣品、不可復制成品的檢測需求。

微米級高精度成像：采用微焦點射線源，體素分辨率可達 1μm，搭配 4096×4096 像素大尺寸平板探測器，可清晰呈現工件內部微米級的缺陷細節。

全維度三維分析：具備 10^6 級動態響應范圍，通過三維斷層圖像全面評估材料密度分布、缺陷形態與空間位置，徹底規避二維投影的結構疊加誤差。

高效智能化處理：支持 30 分鐘內完成全流程掃描與數據采集，搭配 VGStudio MAX 專業分析軟件，可實現自動化閾值分割、數模對比與檢測報告生成。

全材質廣泛適配：兼容金屬、塑料、陶瓷、復合材料等多種材質，最大樣品承重 12kg，可覆蓋從微型電子元件到中型工業部件的全品類檢測需求。

四、廣東省華南檢測技術有限公司的工業CT檢測服務優勢

1. 國際領先設備配置

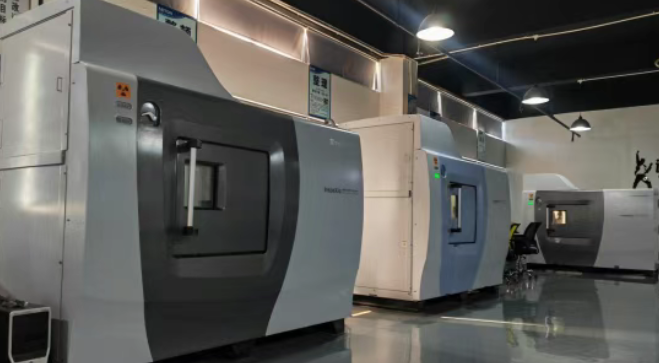

配備 GE Phoenix 與島津 inspeXio 系列高端工業CT設備，搭載 240KV 高壓射線源與 16 英寸平板探測器，兼具高穿透力與超高成像精度。

設備集成光學測量系統，可融合CT三維數據與光學測量數據，進一步提升尺寸測量的準確性與數據可靠性。

2. 專業團隊與標準化流程

由高學歷、多年行業經驗的工程師團隊主導檢測方案定制，結合仿真工具優化掃描參數，大幅縮短檢測周期，保障檢測效率。

檢測流程嚴格遵循 ISO 國際標準，通過標準模體定期校準設備，確保檢測數據的量值溯源與跨設備數據一致性。

3. 權威資質與全流程服務

擁有 CNAS、CMA 雙權威資質認可，可出具具備法律效力的工業CT檢測報告，助力企業順利通過國際質量體系審核與客戶驗廠。

提供從缺陷分析、尺寸驗證、逆向工程到工藝優化建議的一站式全流程服務，為全國制造業客戶提供本地化技術支持。

五、工業CT檢測典型檢測案例

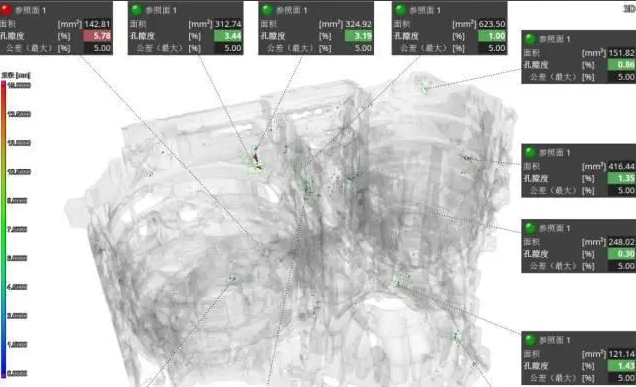

案例 1：汽車發動機缸體鑄件氣孔缺陷分析

項目背景

某國內頭部車企發動機缸體出現批次性滲漏問題，傳統滲透檢測、超聲檢測無法精準定位內部隱蔽孔隙的分布與連通性，導致產品良品率持續偏低。

檢測過程

華南檢測技術團隊采用工業CT檢測完成缸體全尺寸掃描，通過三維重建完整呈現工件內部結構，精準定位孔隙的尺寸、分布位置與連通狀態，結合鑄造工藝參數完成缺陷成因分析。

項目成果

基于檢測數據指導客戶調整鑄造壓力與冷卻速率，最終批次產品缺陷率降低 70%，發動機缸體滲漏問題徹底解決，成品合格率大幅提升。

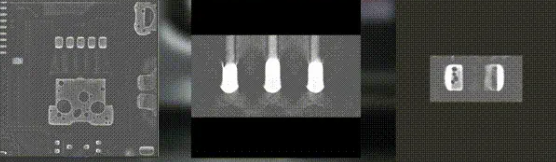

案例 2：消費電子 BGA 焊接失效分析

項目背景

某消費電子企業智能終端產品出現批次性功能故障，返修率居高不下，疑似 BGA 芯片焊接缺陷導致，傳統檢測手段無法在非拆解狀態下完成焊球缺陷識別。

檢測過程

通過工業CT檢測在不拆解產品的前提下，完成 BGA 陣列全部焊球的掃描成像，精準識別虛焊、連錫、焊盤異物與錫膏過量等缺陷，定位錫膏印刷與回流焊工藝的核心漏洞。

項目成果

指導客戶優化回流焊溫度曲線與錫膏印刷工藝，產品最終良品率提升至 98%，順利通過終端品牌方的質量審核，批量交付周期大幅縮短。

結語

工業CT檢測技術已成為現代制造業精細化質量管控的核心工具，推動行業向智能化、高可靠性方向持續升級。

廣東省華南檢測技術有限公司始終以技術為核心，以客戶需求為導向，持續升級檢測能力，為全國制造業企業提供高效、精準、權威的工業CT檢測服務。

如需了解更多技術細節或預約檢測服務，可訪問廣東省華南檢測技術有限公司官網，或直接聯系我們的專業技術團隊。
