濾波器的“心臟驟停”：深挖共模電感短路背后的真相與解決方案

一顆微米級的錫珠，足以讓一個復雜的汽車電子系統陷入癱瘓。

在高速數字時代，共模電感作為電磁兼容性（EMC）設計中的無名英雄，默默守護著信號和電源的純凈。然而，當這個守護者突然發生“心臟驟停”——即短路失效時，帶來的往往是整機功能的瞬間終結。

作為電磁兼容性的核心衛士，共模電感通過其獨特的對稱繞組設計，能夠有效抑制共模噪聲，同時對有用的差模信號暢通無阻。但其精密的結構也使其成為電路中的潛在脆弱環節。

一、共模電感短路：一個不容忽視的可靠性殺手

相較于常見的開路失效，短路失效更具隱蔽性和破壞性。它可能不會立即導致電路完全斷電，但會引發一系列連鎖反應：電磁干擾濾波性能徹底喪失，系統EMC測試失敗，甚至因電流異常而損壞后方昂貴的芯片。

共模電感短路失效的多樣面孔：

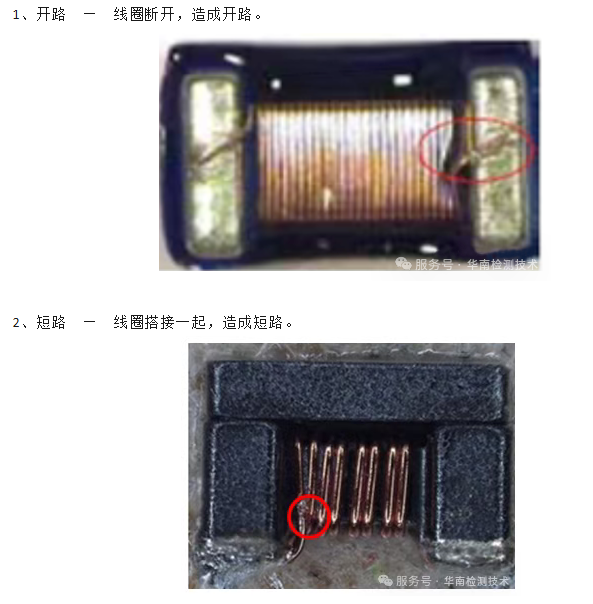

繞組匝間短路：同一線圈內絕緣層破損，導致匝與匝之間直接連接。

繞組間短路：兩個獨立繞組因絕緣破壞而連通，完全破壞共模抑制功能。

引腳架短路：內部引腳因異物或變形而搭接。

磁芯飽和隱性失效：在大電流下磁芯飽和，電感量驟降，表現為功能性“短路”。

二、實戰案例：汽車CAN總線共模電感短路失效分析

華南檢測實驗室近期接手了一例汽車電子產品中共模電感的短路故障分析。該產品在客戶端出現CAN通信全面中斷，初步排查指向濾波電路的共模電感異常。

分析流程與發現

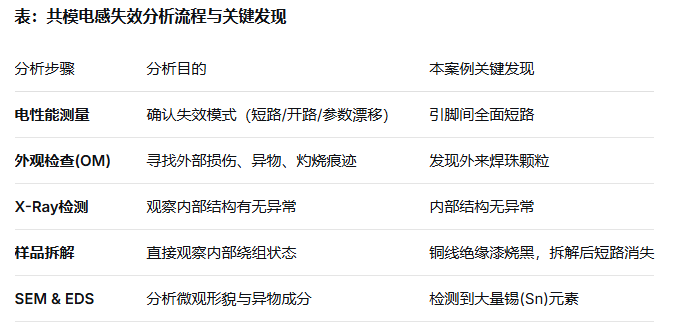

我們遵循了一套嚴謹?shù)氖Х治隽鞒蹋饘由钊耄?/span>

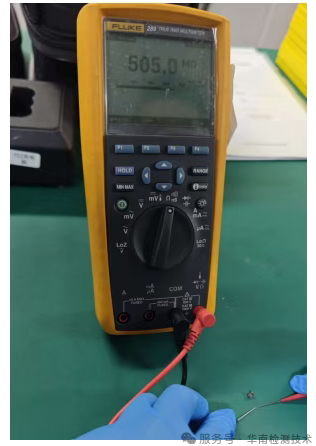

電性能驗證：使用萬用表對樣品四個引腳進行電阻測量，結果顯示兩兩之間均為導通狀態，確認了短路的存在。正常情況下，只有同一繞組的兩個引腳才應導通。

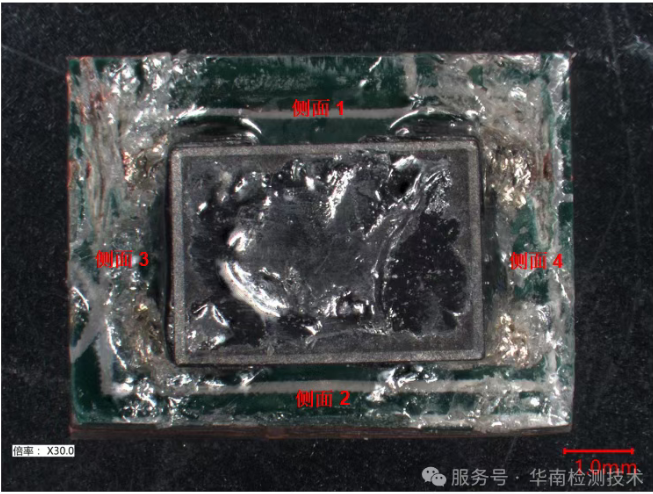

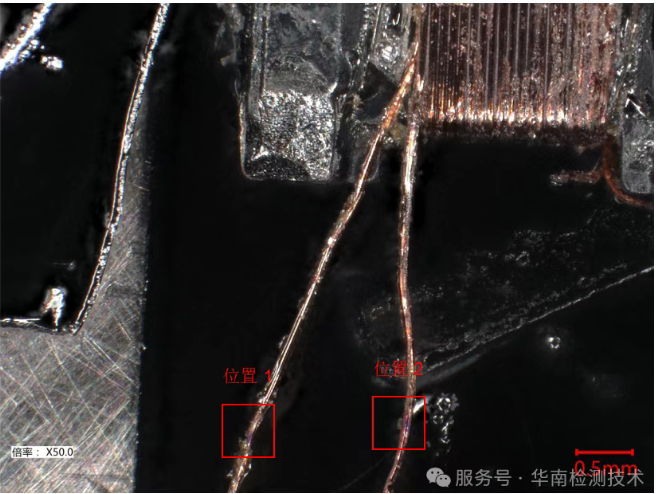

外觀光學檢查(OM)：在光學顯微鏡下仔細檢查樣品外觀，在引腳根部的銅線位置發現了關鍵的微小焊珠顆粒。這成為了后續分析的首要嫌疑點。

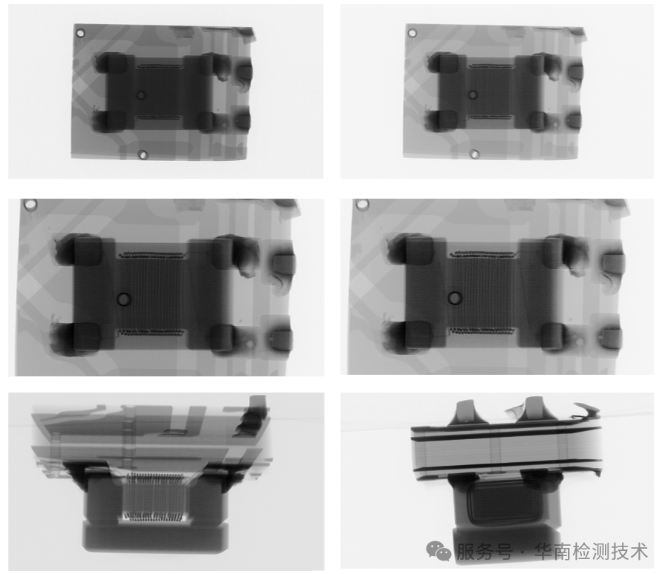

內部結構探查(X-Ray)：對樣品進行X-Ray透視分析，意圖觀察內部繞組是否有搭接、變形或異物。但結果顯示內部結構未見明顯異常，這表明短路點可能非常微小或位于表層。

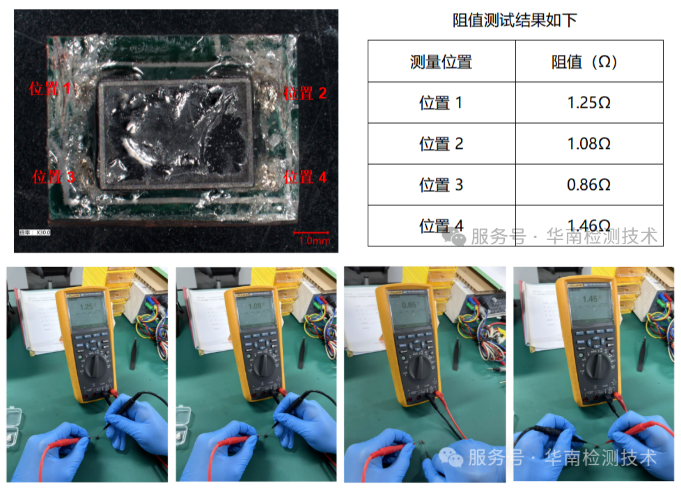

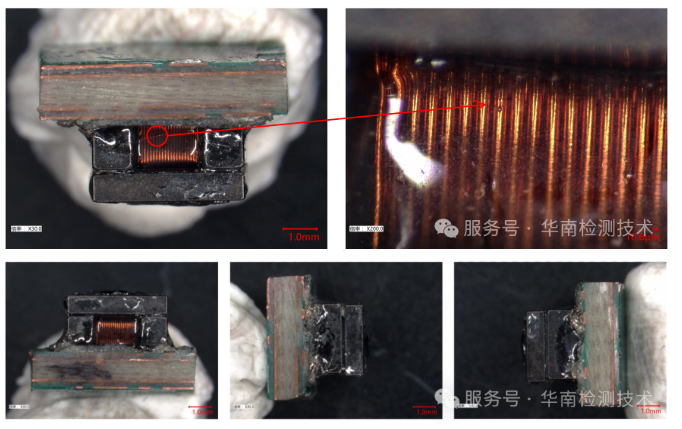

樣品拆解：小心翼翼地拆解線圈，在顯微鏡下觀察發現多處銅線絕緣漆有燒黑痕跡。值得注意的是，拆解后再次測量電阻，短路現象竟消失了。這一現象表明，短路是由外部因素導致，且破壞是可逆的——或者說，維持短路的“橋梁”在拆解過程中脫落了。

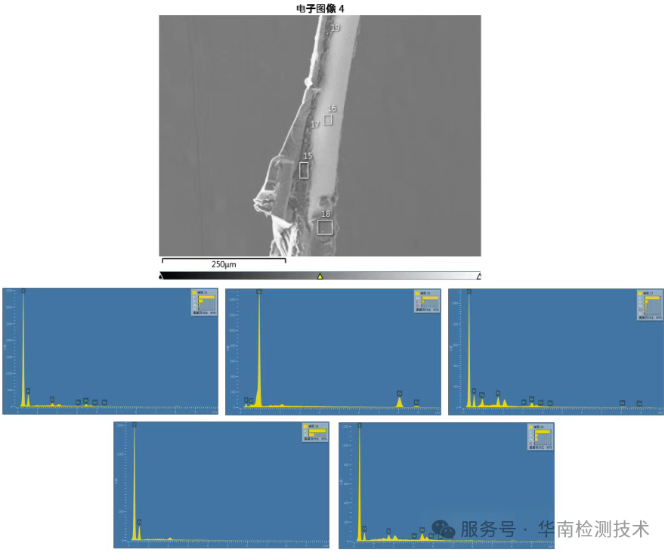

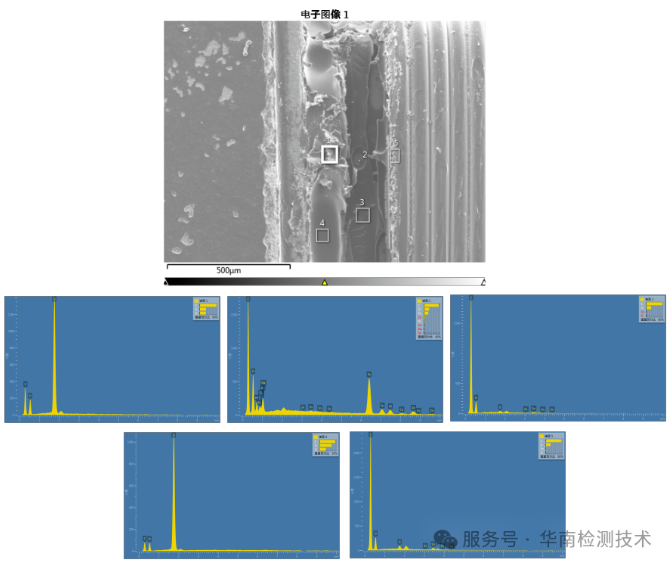

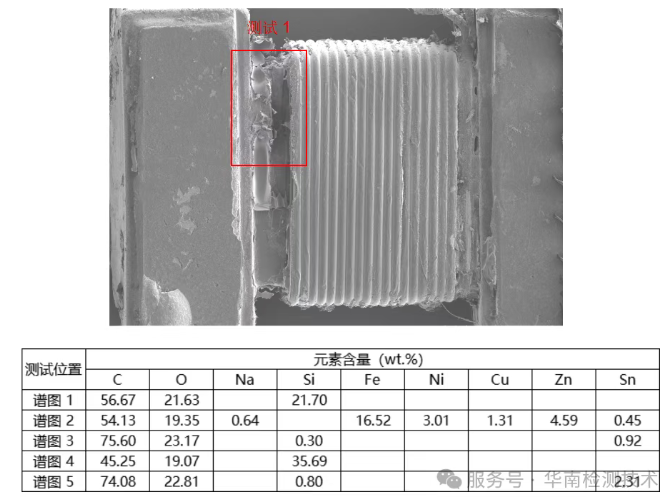

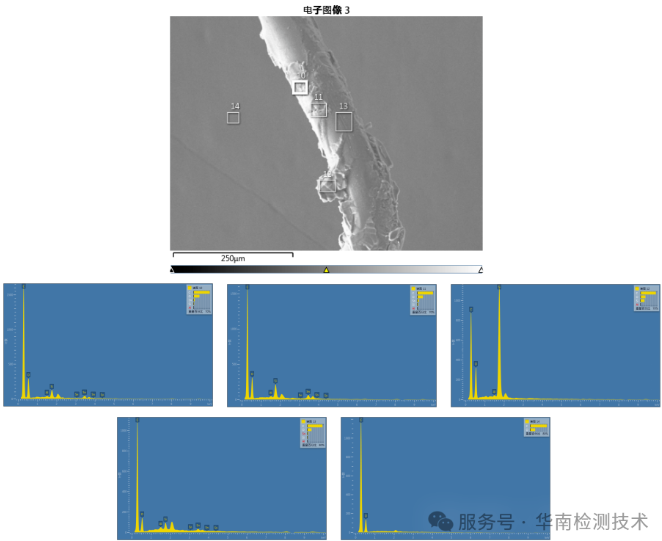

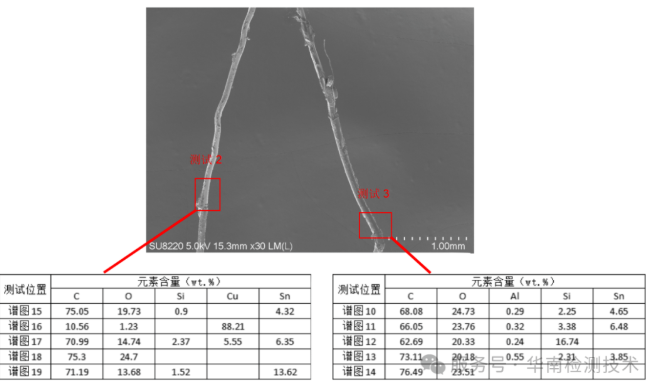

微觀形貌與成分分析(SEM & EDS)：將樣品放入掃描電鏡進行觀察，并在異常的銅線纏繞區域進行能譜分析(EDS)。結果在異常區域檢測到了大量的Sn（錫）元素，與之前發現的焊珠成分相符。

三、失效根因推測與機理分析

綜合以上所有證據，我們還原了事故發生的真相：

在電路板的焊接過程中（可能是后段的波峰焊或手工補焊），有微小的錫液意外濺出。 這顆錫珠恰好落在了共模電感引腳間的銅線上。焊接時的高溫（遠超絕緣漆的耐溫極限）使錫珠下方的絕緣漆瞬間碳化分解，失去絕緣能力。熔融的錫珠于是作為導體，橋接了多根原本絕緣的銅線，形成了穩定的短路通路。

這一失效的根本原因并非共模電感本身的質量缺陷，而是PCBA組裝過程中的工藝控制不當所致。這也解釋了為何在拆解后，隨著錫珠的移位或脫落，短路現象隨之消失。

華南檢測：http://m.yf-leather.com.cn/websiteMap

四、系統性可靠性提升策略

解決此類問題，不能僅靠事后分析，必須在設計、選型和制造的全流程進行預防。

1. 嚴謹?shù)漠a品選型與認證

汽車級標準：對于汽車電子，共模電感必須通過AEC-Q200標準的嚴格測試，這包括了溫濕度、振動、機械沖擊等多項可靠性驗證。

關鍵參數復核：除了感值和電流，還需關注繞線直徑（載流能力）、絕緣漆耐溫等級（如180℃以上）、以及磁芯的飽和電流特性。特別是在有較大差模電流的場合（如變頻家電），要評估磁芯是否易飽和。

2. 優化的制造工藝設計

焊接工藝控制：優化回流焊/波峰焊的溫度曲線，減少錫珠產生。在布局上，讓共模電感遠離易產生錫濺的焊點。

應力防護：共模電感，尤其是帶磁芯的結構，易受機械應力影響。在板邊或振動環境下，應考慮通過打膠固定等方式加強保護。

三防漆涂覆：若環境要求涂覆三防漆，需注意漆料可能帶來的應力以及其固化后對電感參數的潛在影響。

3. 持續的可靠性監控

ORT可靠性抽檢：在量產階段，定期從生產線抽取成品，進行包括溫度循環（-40℃~125℃）、機械振動、耐焊接熱等項目的測試，持續監控質量穩定性。

整機測試：將裝有共模電感的PCBA或整機進行跌落測試、大電流溫升測試等，考核其在真實環境下的可靠性。

4. 前沿技術與設計

行業也在通過創新從源頭上解決問題。例如，最新的卡扣式共模電感專利技術，通過改進端子和線圈的連接方式，采用低溫鍍錫工藝，從根本上避免了因高溫焊接導致線圈絕緣損壞和磁芯暗裂的風險。

五、總結

共模電感的短路失效，如同電路中的“寂靜殺手”，往往由制造過程中的細微疏忽所引發。本次案例通過系統的失效分析手法，最終將根本原因鎖定在焊接錫珠導致的絕緣破壞。

預防勝于治療。通過選擇認證齊全的物料、優化生產制造工藝、并在全流程貫徹可靠性測試，我們完全可以將此類失效的概率降至最低，確保關鍵電子系統在嚴峻環境下依然能穩定運行，為產品的質量和信譽構筑起堅實的防線。

免責聲明：本文中描述的分析案例基于真實事件，但為保護客戶隱私，部分細節已進行修改。具體的分析流程和結論需根據實際樣品確定。
