貼片電容失效，為何熱風槍一吹就好？深度電子元器件失效分析揭秘

電子元器件失效分析案例：貼片電容加熱后容值恢復，原因竟是它

作為一名電子工程師，您是否遇到過這樣的“怪事”：產品無法正常工作，排查后發現是某個貼片電容出了問題。但更奇怪的是，當您用熱風槍把它拆下來準備更換時，再次測量這顆電容，它的容值竟然又恢復了正常。這究竟是為什么呢？本文將通過一個真實的電子元器件失效分析案例，帶您抽絲剝繭，探究這一反常現象背后的深層原因。廣東省華南檢測技術有限公司將為您完整呈現從接收到懷疑，再到驗證推測的全過程，幫助您理解貼片電容失效分析的核心思路和方法。

一、奇怪的現象：加熱后“自愈”的電容

近期，我們收到客戶寄送的6顆同批次貼片電容，其中包含確認完好的OK品、導致產品故障的NG品以及狀態未知的樣品。客戶反饋的故障現象非常特殊：在產品返修時，用熱風槍加熱拆卸下失效電容后，再次測量其容值，居然顯示正常。這一現象立刻引起了我們失效分析工程師的注意。為了解開這個謎團，我們啟動了一套完整的電子元器件失效分析流程，旨在找到導致電容性能不穩定的根本原因。

二、初步探查：外觀與電性能的電容失效分析

1. 外觀檢查現端倪

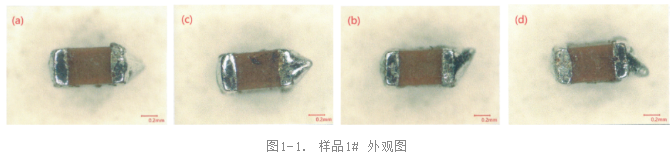

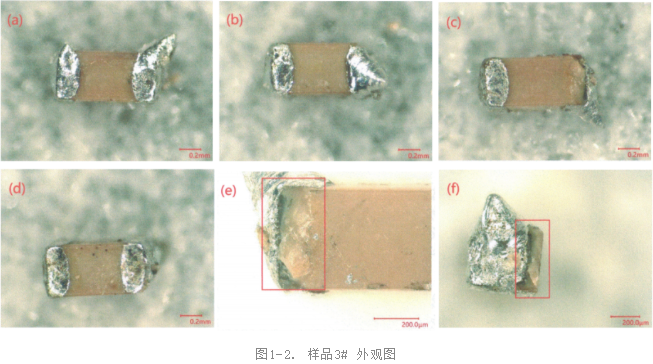

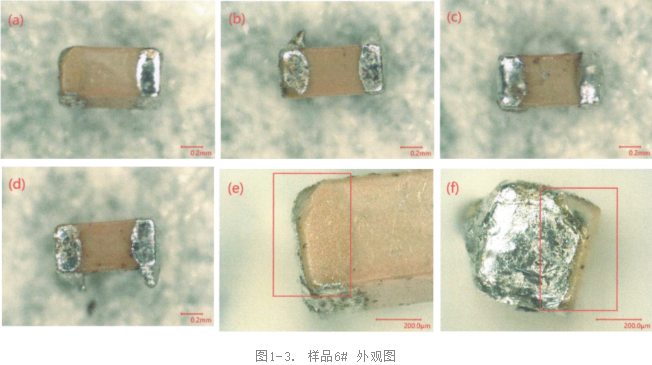

我們的第一步，是對樣品進行高倍光學顯微鏡下的外觀檢查。對比1# OK品與3# NG品、6# 未知狀態品，我們發現了明顯的差異。在顯微鏡下，3# NG品和6# 樣品的本體表面可以清晰地看到破損痕跡。這表明，物理結構的完整性可能已經遭到了破壞，這是電容失效分析中非常關鍵的線索。

2. 電性能復測驗證故障

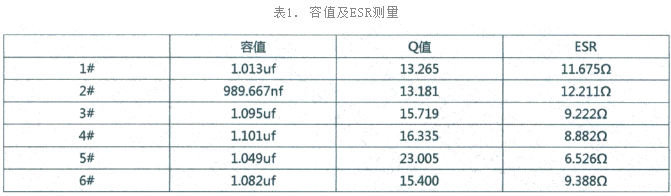

為了確認故障狀態，我們對所有6顆樣品進行了精密的容值和ESR（等效串聯電阻）測量。結果印證了客戶的描述：NG品的容值嚴重偏離標稱值，呈現失效狀態。而OK品則參數正常。這一步驟不僅量化了失效的程度，也為后續的電子元器件失效分析提供了基準數據。

三、深入內部：X-RAY與微觀結構分析

1. X-RAY檢測內部結構

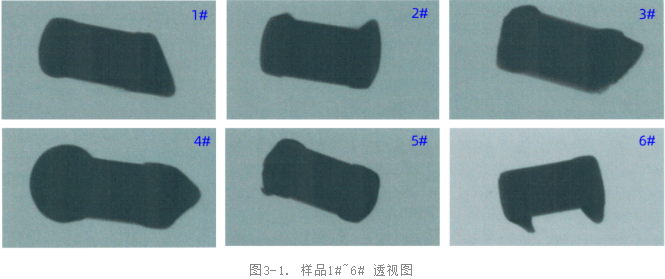

外觀無法看到的內部缺陷，我們借助X-RAY檢測設備進行檢測。通過對比1#至6#樣品的透視圖，我們并未發現明顯的內部裂紋或電極層錯位。這說明，導致電容失效的原因，可能并非由機械應力引起的嚴重物理斷裂，這讓我們將懷疑的重點轉向了環境因素。

2. SEM與EDS進行材料微觀分析

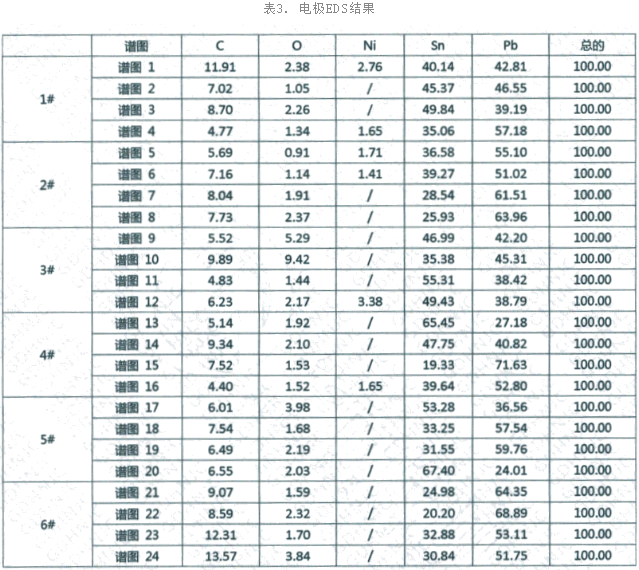

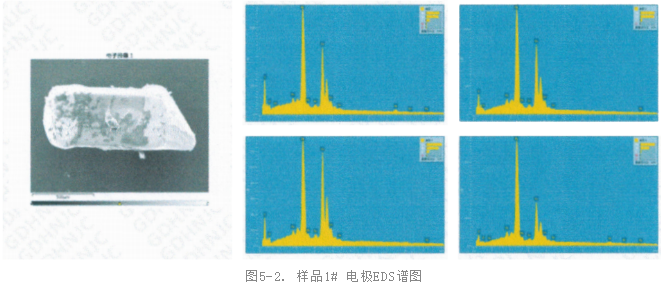

為了探索更微觀的層面，我們使用了掃描電子顯微鏡（SEM）觀察樣品的微觀形貌，并利用能譜分析（EDS）對電極材料成分進行分析。SEM圖片顯示，不同樣品的電極層燒結情況存在細微差異。而EDS的檢測結果則更有價值：數據顯示，部分樣品的電極材料中，氧元素的含量存在異常。這暗示著電極可能發生了氧化反應，這是環境因素介入的又一佐證。

四、環境模擬：證實“潮濕”是罪魁禍首

結合“熱風槍加熱后容值正常”的關鍵線索，以及EDS發現的氧元素異常，我們推測問題與環境濕度有關。為了驗證這一猜想，我們設計了一項環境測試。

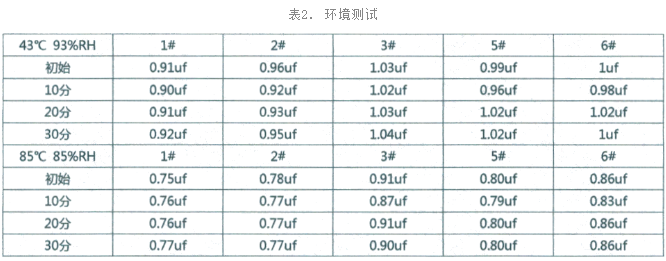

我們將OK品、NG品以及未知狀態品置于低濕高溫的環境下，并實時監測它們的容值變化。結果顯示，原本失效的NG品在低濕高溫環境下，其容值出現了向正常值恢復的趨勢。這一發現至關重要！它有力地證明了，潮濕的確是導致這顆貼片電容失效的關鍵因素。

五、切片驗證：最終確定失效機理

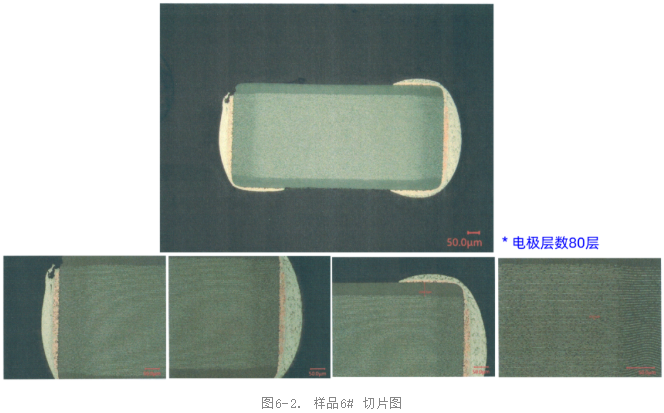

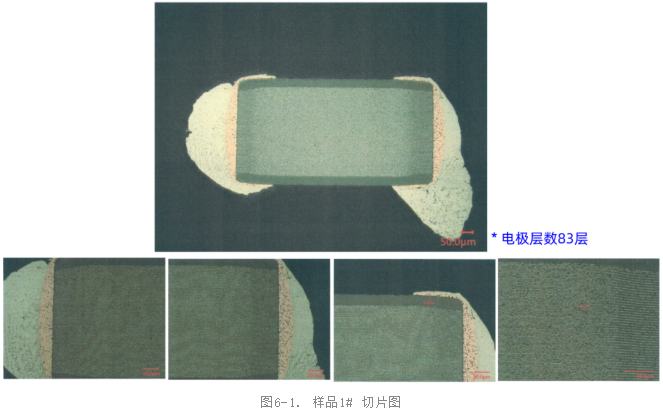

為了獲得最直接的證據，我們對1# OK品和6# 樣品進行了破壞性的切片分析。在顯微鏡下觀察切片截面，我們可以清晰地看到多層陶瓷電容的內部結構。對比發現，部分樣品的端電極與瓷體之間存在極其微小的縫隙或不致密區域。雖然這些缺陷非常細微，但它們足以成為水分滲透的通道。

至此，整個貼片電容失效分析的邏輯鏈條完全閉合：

誘因：電容在制造或焊接過程中，端電極處形成了微小的縫隙或氣孔。

過程：在產品長期使用過程中，特別是在潮濕環境中，水汽通過這些微觀通道逐漸侵入電容內部。

失效：侵入的水分改變了陶瓷介質的介電常數和絕緣性能，導致電容容值漂移，產品無法正常工作。

“自愈”假象：返修時，熱風槍的高溫使電容內部的水分迅速蒸發，電性能暫時恢復到正常狀態。但這只是暫時的，水汽對電極的氧化損傷和介質的改變可能已經發生。

六、結論與建議：如何避免此類電子元器件失效

本次電子元器件失效分析案例告訴我們，看似“自愈”的現象背后，往往隱藏著更深層的可靠性危機。僅僅因為加熱后參數恢復正常就將其裝回使用，會為產品留下巨大的質量隱患。
