引言

在現代制造業中，產品內部結構的完整性與一致性直接決定其性能與壽命。工業CT無損檢測技術作為一種先進的檢測手段，能夠在不破壞樣品的前提下，獲取其內部三維結構信息。本文將從技術原理、核心優勢、應用領域、實際案例及設備參數等多個維度，全面解析工業CT無損檢測如何為產品質量保駕護航，幫助您深入了解這一技術的實際價值。

一、工業CT無損檢測技術的基本原理

工業CT無損檢測，即工業計算機斷層掃描成像技術，利用X射線穿透物體，通過不同角度下的投影數據重建物體內部的三維圖像。當X射線穿過樣品時，不同密度和原子序數的材料對射線的吸收程度不同，探測器接收到的信號差異便形成了內部結構的數字影像。

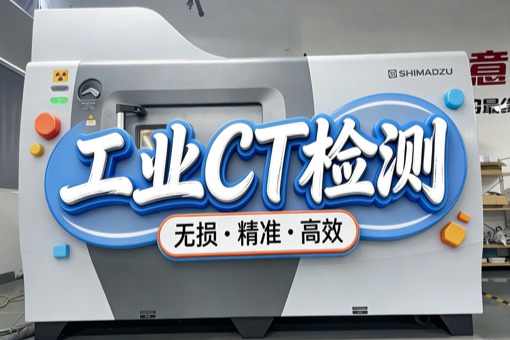

核心設備如島津SMX-225CT，其225kV的射線源能夠穿透多種金屬與非金屬材料，結合高精度機械旋轉臺，實現微米級的掃描精度。通過專用軟件重建，檢測人員可以直觀地觀察產品內部的孔隙、裂紋、夾雜等缺陷，以及尺寸測量與逆向建模。

二、工業CT無損檢測的核心技術優勢

與傳統破壞性檢測相比，工業CT無損檢測具有顯著優勢：

非破壞性：樣品在檢測后保持原樣，尤其適用于貴重或唯一件。

內部可視化：可獲取任意截面的二維圖像及三維立體模型，清晰展示內部結構。

高精度：極限分辨率可達1-3微米，能夠識別微小缺陷。

定量分析：支持孔隙率計算、壁厚分析、尺寸測量等量化指標。

這些優勢使得工業CT無損檢測成為航空航天、汽車、電子等領域質量控制的必備工具。

三、工業CT無損檢測在航空航天領域的應用案例

航空航天零部件對可靠性要求極高，例如渦輪葉片內部冷卻通道的鑄造缺陷檢測。某航空發動機廠商需檢測一批高溫合金葉片的內部氣孔分布。使用島津SMX-225CT設備，設定掃描電壓180kV，焦點尺寸5μm，最終獲得清晰的三維圖像，準確識別出直徑約50μm的微小氣孔，并計算出孔隙率，為工藝改進提供了關鍵數據。

該案例充分展示了工業CT無損檢測在復雜精密部件檢測中的不可替代性。

四、工業CT無損檢測的關鍵技術參數與樣品要求

實際檢測中，需根據樣品特性調整參數。以島津SMX-225CT為例：

樣品尺寸限制：最大可檢測300×400mm，重量不超過15kg。

分辨率與電壓關系：極限分辨率約1-3μm，但受樣品材質、尺寸影響。例如檢測輕質材料時可選用較低電壓，而高密度金屬需提高電壓保證穿透力。

檢測結構分辨率匹配：要清晰觀察某一特征（如120μm的孔隙），所需分辨率需達到24-40μm，即特征尺寸需為分辨率的3-5倍。這是因?yàn)橥队靶韪采w至少3-5個探元才能有效成像。

了解這些參數有助于客戶合理評估檢測可行性。

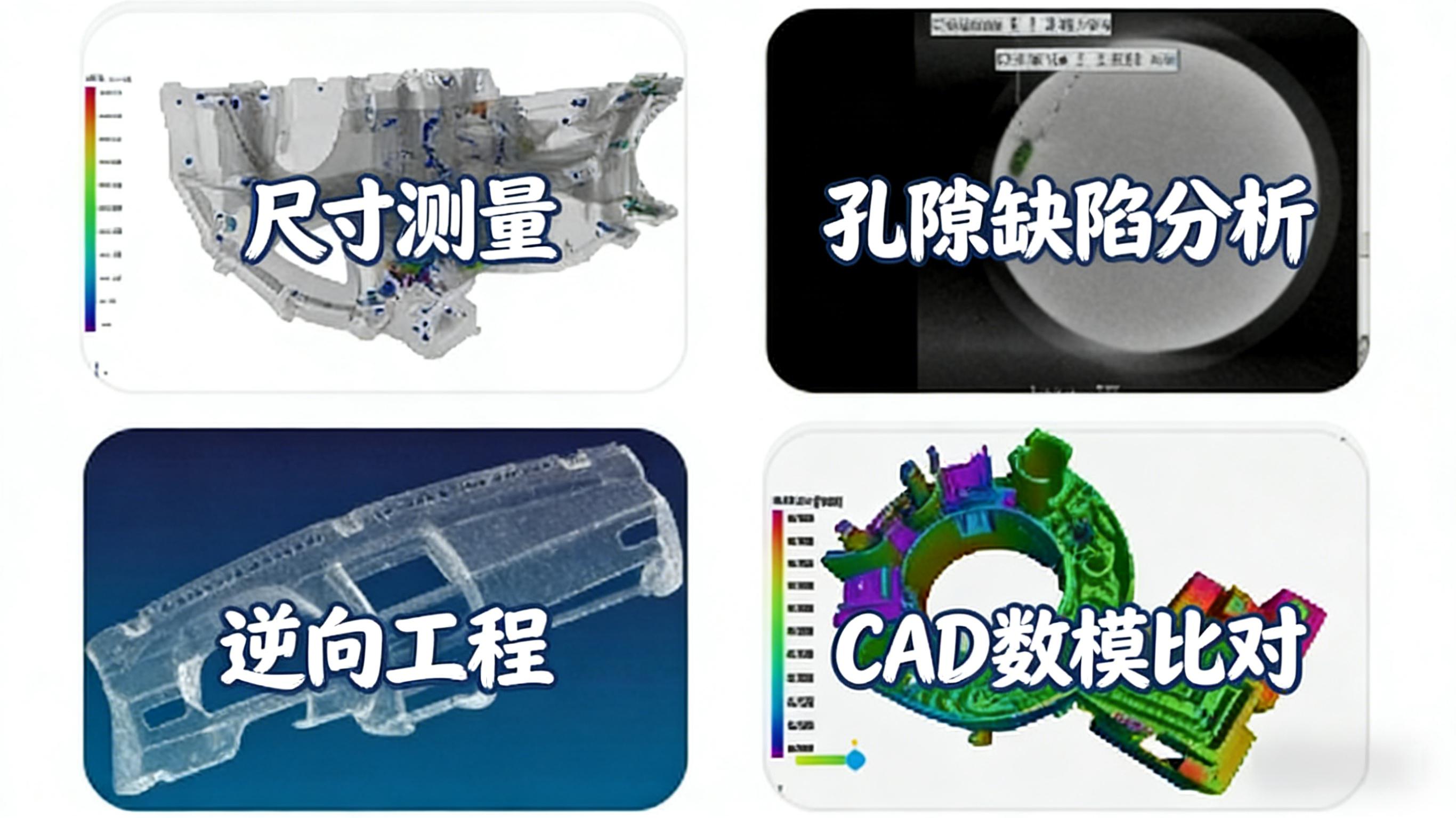

五、工業CT無損檢測的多維度應用場景

工業CT無損檢測的應用遠不止缺陷檢測，還包括：

尺寸測量：對內部復雜結構進行非接觸三維測量。

逆向工程：通過掃描數據重建CAD模型。

裝配分析：檢查裝配體內部配合情況。

失效分析：追溯產品斷裂或失效的內部原因。

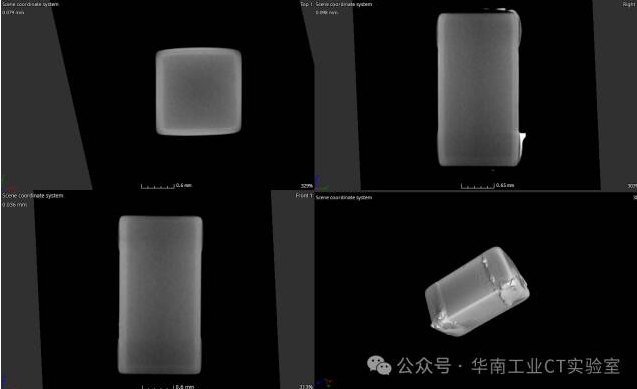

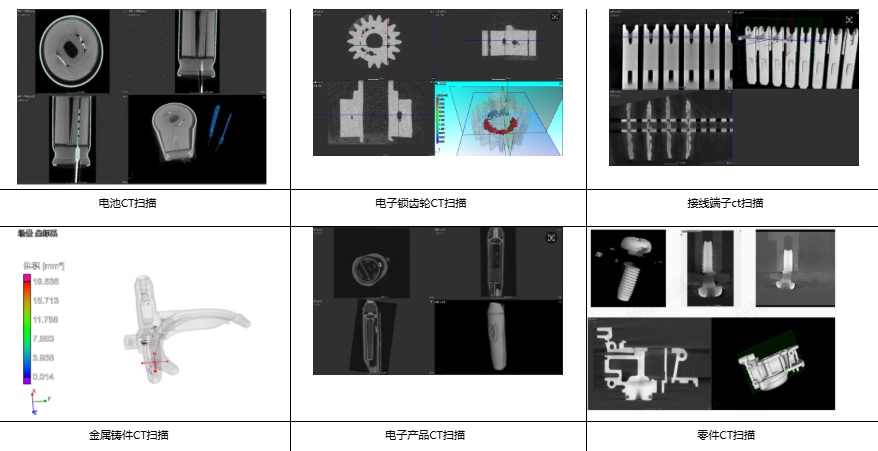

不同行業如電子元器件的焊點檢測、汽車零部件的鑄件分析、增材制造的內部質量監控，均可借助工業CT無損檢測實現精準把控。

六、工業CT無損檢測的流程與注意事項

一次標準的工業CT檢測流程包括：

樣品準備：確認尺寸、重量符合設備要求，必要時進行固定。

參數設置：根據樣品材質、預期觀察結構設定電壓、電流、焦點尺寸及掃描分辨率。

掃描采集：樣品旋轉360°，采集數千張投影圖。

圖像重建：利用算法生成三維體數據。

數據分析：進行缺陷標注、尺寸測量、報告生成。

注意事項：分辨率并非越高越好，過高的分辨率會增加掃描時間與數據量，且未必能提升圖像質量，需根據實際需求平衡。

七、工業CT無損檢測的未來發展趨勢

隨著X射線源、探測器及算法的進步，工業CT無損檢測正朝著更高分辨率、更快掃描速度、更智能分析方向發展。例如，采用平板探測器與錐束CT可實現大尺寸樣品的快速掃描；人工智能輔助缺陷識別可大幅提升檢測效率。未來，工業CT無損檢測將在智能制造中扮演更重要的角色，成為數字化工廠的核心質量數據來源。

華南檢測：http://m.yf-leather.com.cn

結語

工業CT無損檢測技術為產品內部世界打開了透視之窗。無論是質量控制、工藝改進還是失效分析，它都提供了無可替代的精準數據。廣東省華南檢測技術有限公司配備島津SMX-225CT等先進設備，致力于為客戶提供專業、可靠的工業CT無損檢測服務。如您有檢測需求，歡迎聯系我們，共同探索產品內部的隱秘世界。
