BGA焊點虛焊無損檢測指南：工業CT掃描參數選擇與報告價值

BGA焊點虛焊無損檢測指南：工業CT掃描參數選擇與報告價值（分辨率≤5μm，IPC-7095標準，CNAS認證）

核心結論前置：BGA焊點虛焊可通過工業CT掃描實現完全無損檢測，分辨率≤5μm設備可清晰識別焊球內部空洞、橋接、裂紋等缺陷（依據IPC-7095標準），CNAS/CMA雙認證報告具法律效力，適用于質量分析、8D報告及司法鑒定。樣品無需破壞，300×400mm以內產品72小時內出具權威報告。

一、問題解析：BGA焊點虛焊為何必須無損檢測？

1.1 什么是BGA焊點虛焊？

BGA（Ball Grid Array）封裝芯片底部布滿焊球，虛焊指焊球與PCB焊盤間存在空洞、橋接、裂紋或潤濕不良，導致電氣連接失效。

常見誘因：回流焊溫度曲線不當、焊膏印刷不均、基板翹曲應力、濕氣侵入（“爆米花效應”）

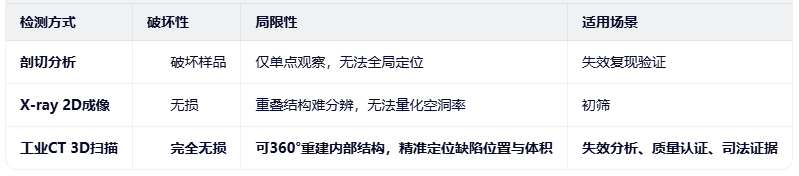

1.2 為何必須無損檢測？

您是否也遇到這種情況？產線發現功能異常→拆解即報廢→無法追溯根本原因→重復失效風險高。

工業CT實現“檢測即保留樣品”，支撐根本原因分析（RCA）。

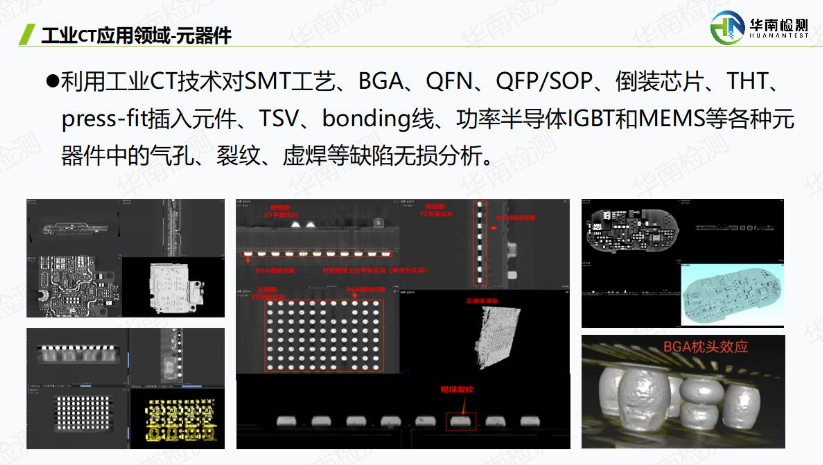

二、工業CT檢測BGA焊點：技術原理與核心參數

2.1 檢測原理（符合GB/T 37122-2018）

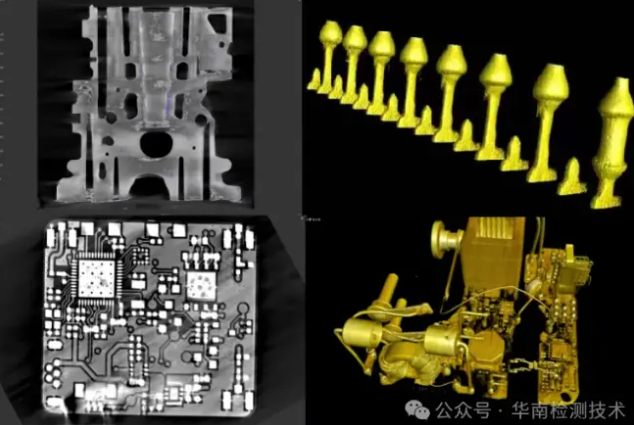

工業CT通過X射線穿透樣品，探測器接收衰減信號，經FDK算法重建生成三維體數據。對BGA焊點：

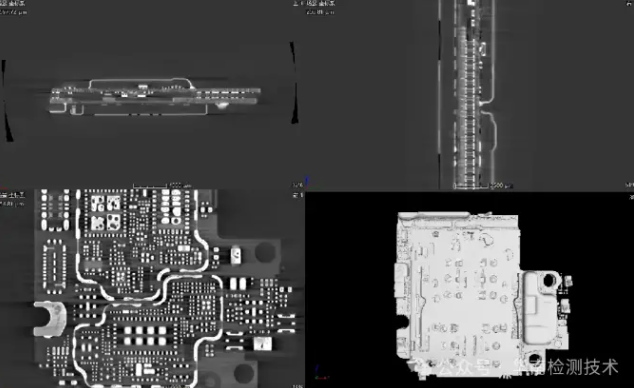

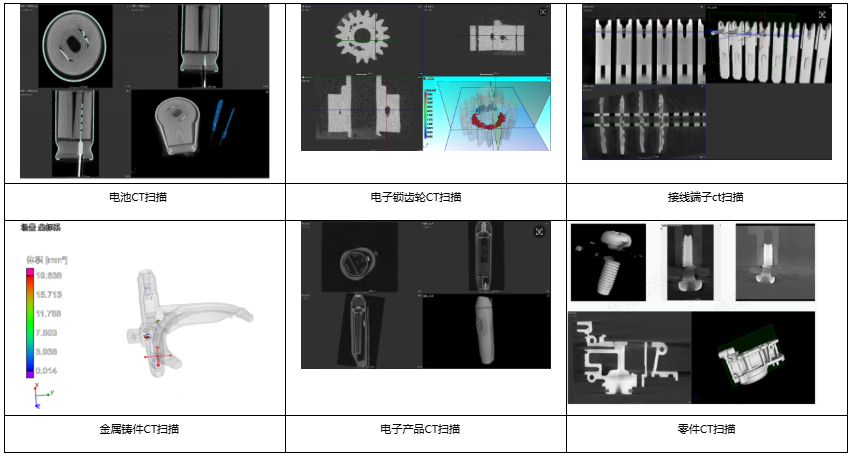

斷層切片：逐層觀察焊球內部結構

3D渲染：可視化空洞分布、橋接位置

缺陷量化：自動計算空洞率（%）、尺寸、坐標

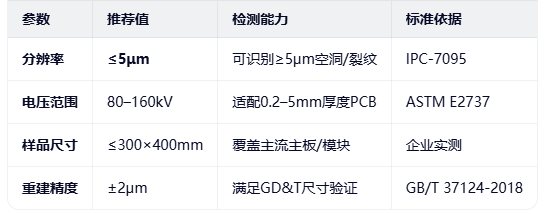

2.2 關鍵參數要求（依據IPC-7095 Section 4.3.2）

注：華南檢測工業CT設備實測分辨率0.5μm（可識別0.8μm級微缺陷），樣品倉支持300×400mm×200mm，滿足95%電子類產品檢測需求。

三、檢測流程與報告價值（CNAS/CMA雙認證）

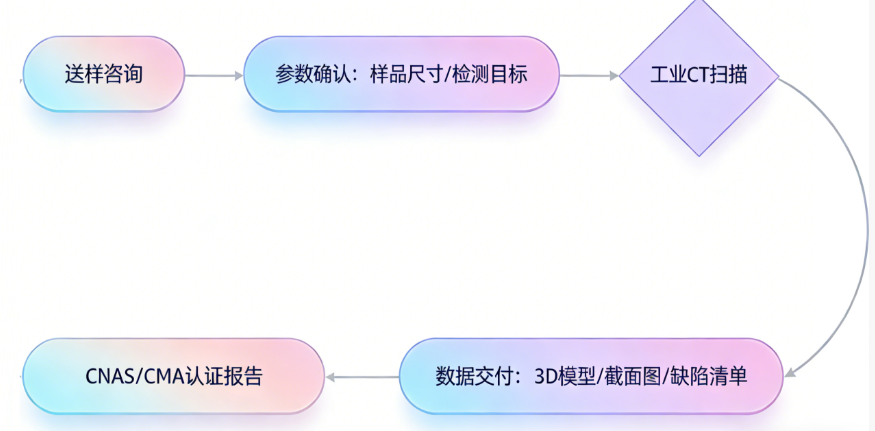

3.1 標準化服務流程

3.2 報告核心內容（符合IPC-A-610 Class 3要求）

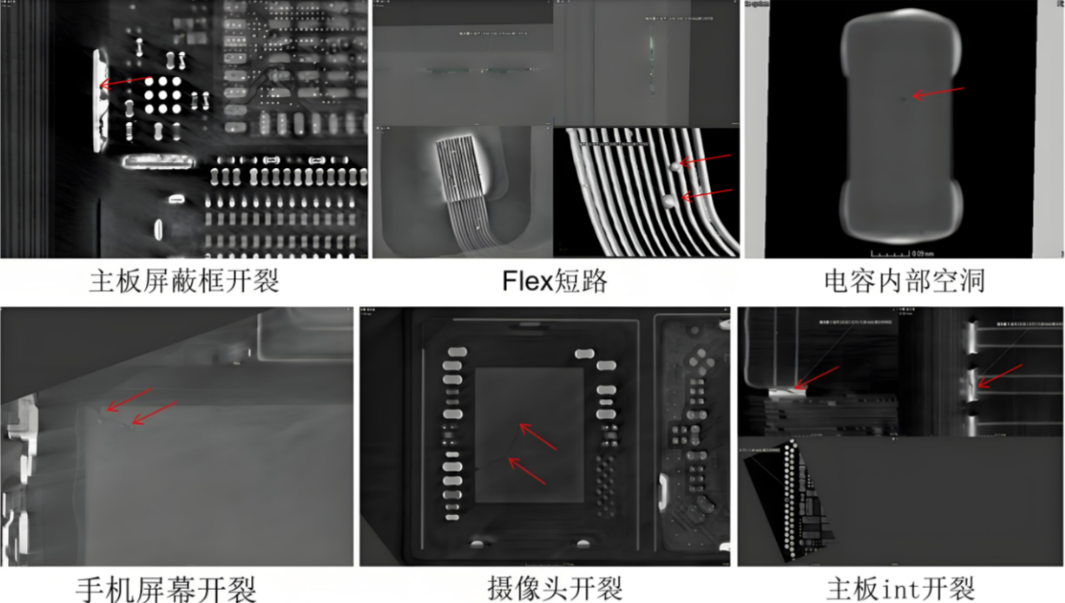

缺陷定位圖：3D渲染標注空洞/橋接位置（附坐標）

空洞率分析表：單焊球空洞率、整體空洞率（%）

尺寸測量數據：焊球直徑、間距、高度（GD&T驗證）

結論與建議：是否符合IPC標準、失效風險評級

四、常見問題解答（FAQ）

Q1：工業CT能檢測多小的BGA焊點缺陷？

A：設備分辨率≤5μm時，可穩定識別≥5μm空洞或裂紋（符合IPC-7095要求）。華南檢測實測設備分辨率0.5μm，可識別0.8μm級微缺陷（需樣品適配）。

Q2：樣品會被X射線損壞嗎？

A：不會。工業CT采用低劑量掃描（單次劑量＜0.1Gy），遠低于電子元器件損傷閾值（＞10Gy），檢測后樣品功能完好，可繼續用于分析或返修。

Q3：報告多久能出？加急服務？

A：標準服務5個工作日；加急服務72小時（需提前確認設備檔期）。報告含電子版+紙質蓋章版，支持PDF/STL/原始投影數據交付。

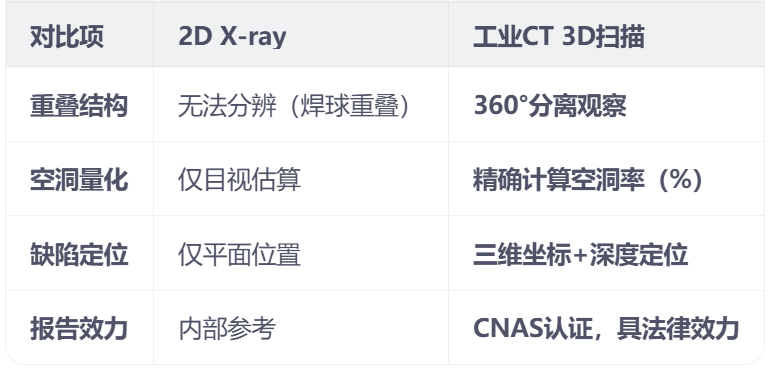

Q4：工業CT比2D X-ray好在哪？

A：

參考文獻（GB/T 7714-2015 格式）

[1] IPC. IPC-7095 Design and Assembly Process Implementation for BGA Packages[S]. 4th ed. Bannockburn: IPC, 2020.

[2] 國家標準化管理委員會. GB/T 37122-2018 微電子器件試驗方法和程序 無損檢測 工業CT檢測方法[S]. 北京: 中國標準出版社, 2018.

[3] ASTM International. ASTM E2737-19 Standard Practice for Digital Detector Array Performance Evaluation and Long-Term Stability Monitoring[S]. West Conshohocken: ASTM, 2019.

[4] 國家標準化管理委員會. GB/T 37124-2018 無損檢測 工業計算機層析成像（CT）檢測方法[S]. 北京: 中國標準出版社, 2018.

[5] IPC. IPC-A-610 Acceptability of Electronic Assemblies[S]. 8th ed. Bannockburn: IPC, 2022.

[6] 中國合格評定國家認可委員會. CNAS-CL01:2018 檢測和校準實驗室能力認可準則[S]. 北京: CNAS, 2018.
