X-Ray檢測：電子制造內部缺陷無損檢測，確保產品可靠性與良率

引言： 本文旨在為電子制造業的質量與生產管理者系統介紹X-Ray檢測的核心價值、應用場景與檢測流程。您將全面了解X-Ray（X射線）檢測技術如何在不損傷產品的前提下，洞察從半導體封裝到SMT焊點的內部缺陷，如BGA連錫、空洞、裂紋等，從而有效管控工藝風險、提升產品直通率。同時，本文將闡述專業的第三方X-Ray檢測機構如何通過一站式服務，為企業提供快速、精準的失效分析與質量驗證解決方案。

一、什么是X-Ray檢測？它為何是現代電子制造的質量關鍵？

X-Ray檢測，即X射線檢測，是一種利用X射線的穿透性原理對樣品內部結構進行無損成像的先進檢測技術。

在電子制造業中，隨著元器件封裝日益微型化、復雜化（如BGA、CSP、QFN等），傳統的目視與電性檢測已無法評估其內部焊接與結構完整性。X-Ray檢測技術應運而生，成為保障產品可靠性與生產良率的關鍵環節。

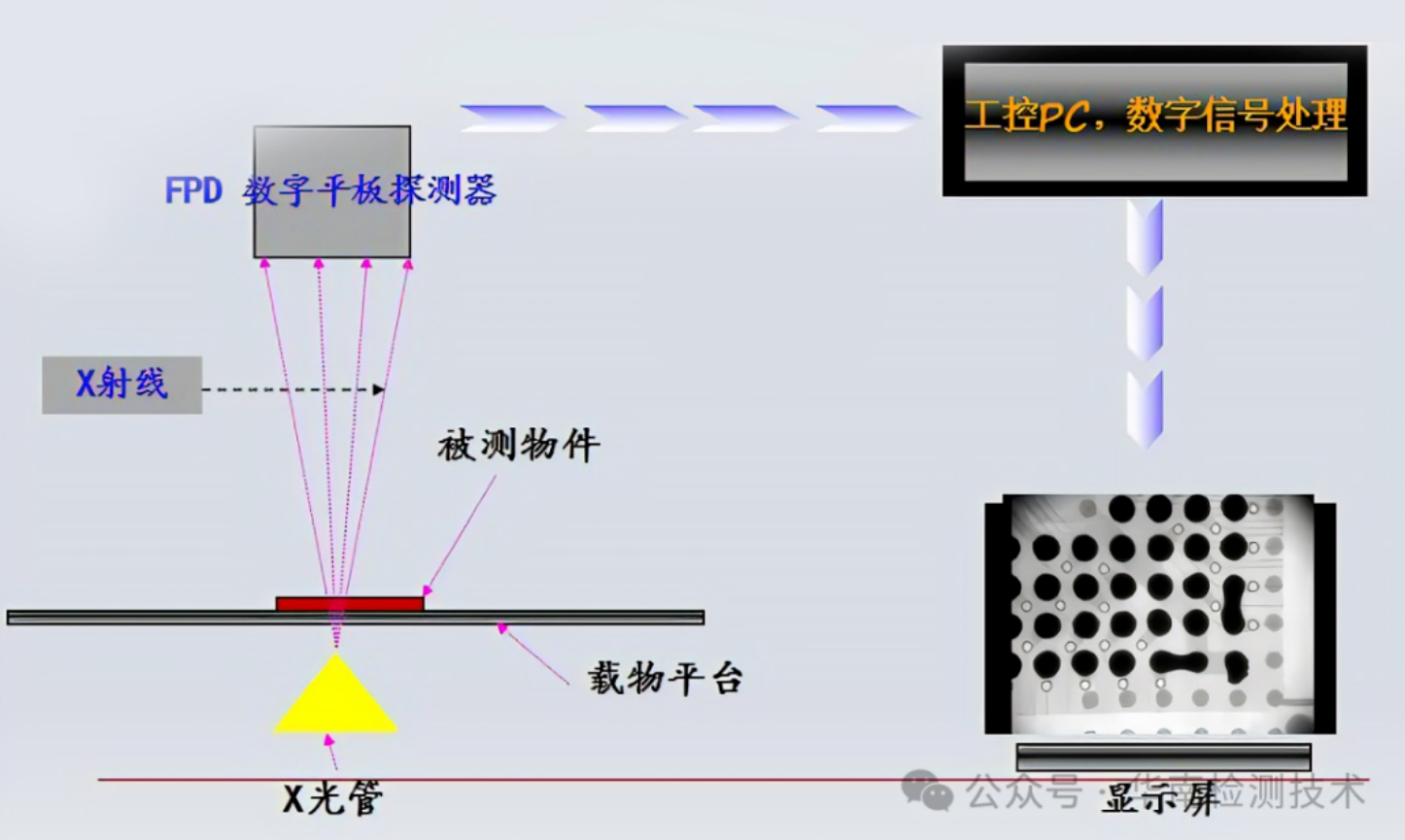

專業的X射線檢測儀通過發射低能量X光，穿透被測樣品，根據不同材料對X射線的吸收差異，在成像系統上清晰呈現其內部構造，從而實現對隱蔽缺陷的精準定位與定量分析。

二、X-Ray檢測能為您解決哪些具體的產品質量問題？

作為一項高效的無損檢測手段，X-Ray檢測的應用貫穿了電子制造的全鏈條。其主要檢測項目直接對應生產中的常見痛點，能夠快速定位以下缺陷，防止問題產品流入市場：

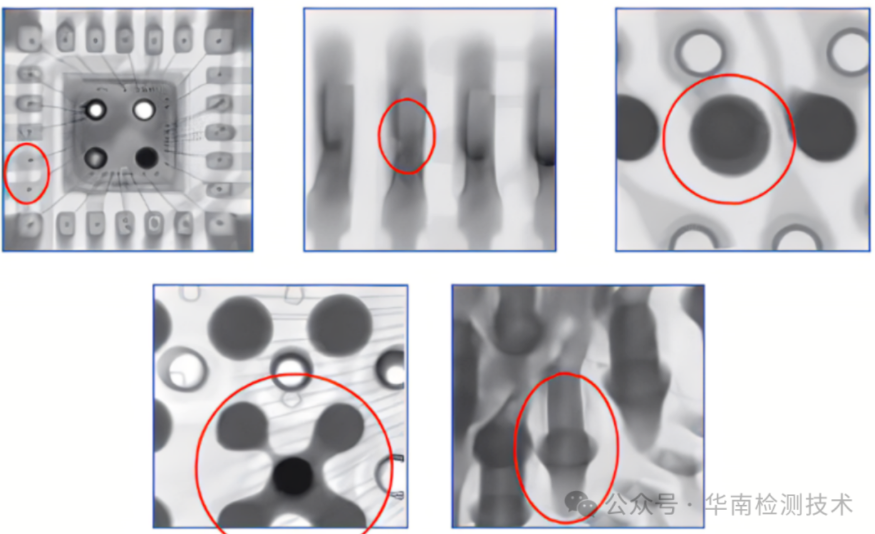

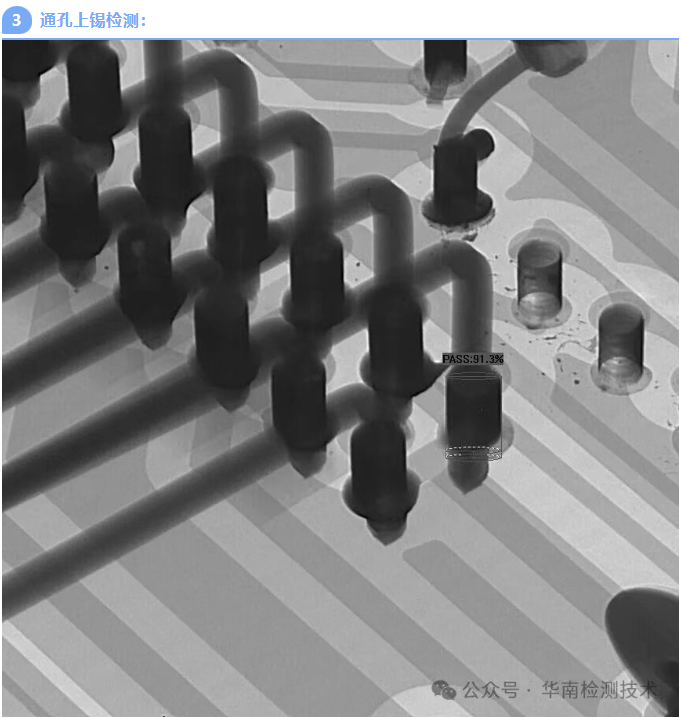

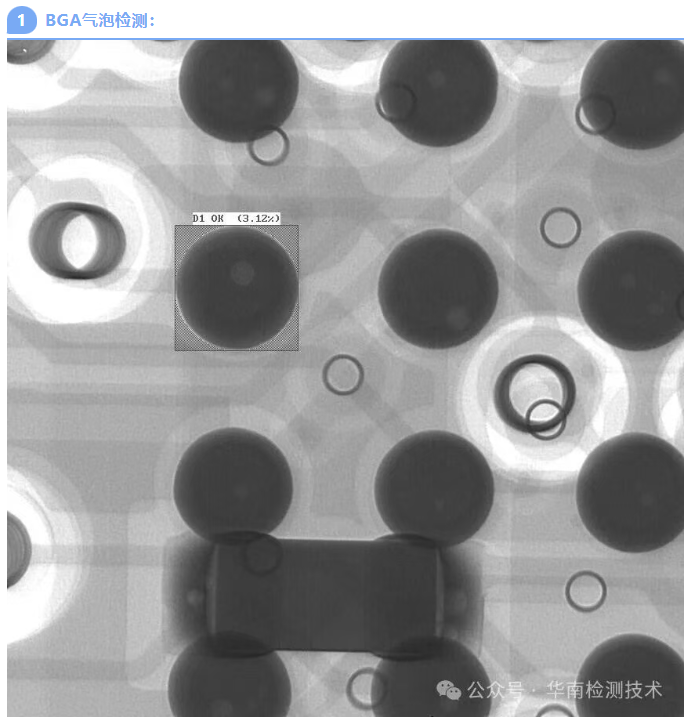

焊接質量監控： 這是X-Ray檢測最核心的應用。它可以清晰呈現焊點的三維形態，精準識別BGA/CSP錫球的連錫（橋接）、開路、空洞（氣泡）、錫球大小不均、球缺失 等致命缺陷。對于通孔插件焊接，也能有效評估其上錫飽滿度。

內部結構查驗： 對于集成電路封裝，X-Ray可以非破壞性地檢查其內部引線鍵合（打線）的完整性、芯片貼裝空洞、封裝層離、裂紋 等工藝問題，從元器件源頭把控質量。

PCBA組裝分析： 可檢測印刷電路板組裝后的對位偏差、元器件共面性不良、引腳浮起、異物殘留 等，全面評估組裝工藝水平。

通過上述檢測，企業能夠快速定位生產工藝短板，實施針對性改善，從而顯著降低因內部缺陷導致的批次性故障和售后返修成本。

三、面對內部缺陷，如何高效實施X-Ray檢測與分析？

實施一次有效的X-Ray檢測，并非簡單“拍張照片”，而是一個系統性的技術服務流程。選擇一家專業的X-Ray檢測機構，您將獲得從樣本接收到報告解讀的全流程支持。

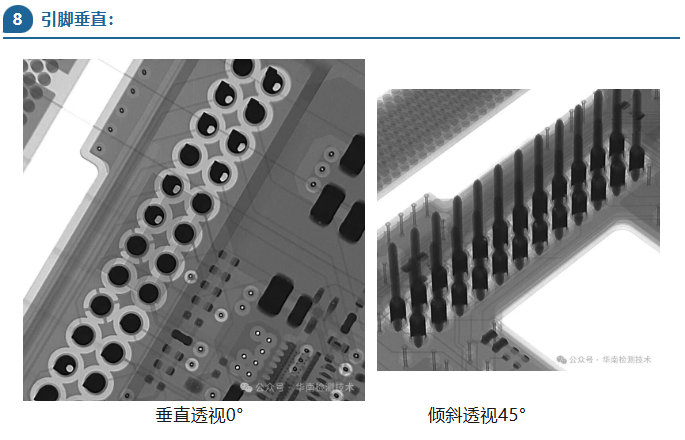

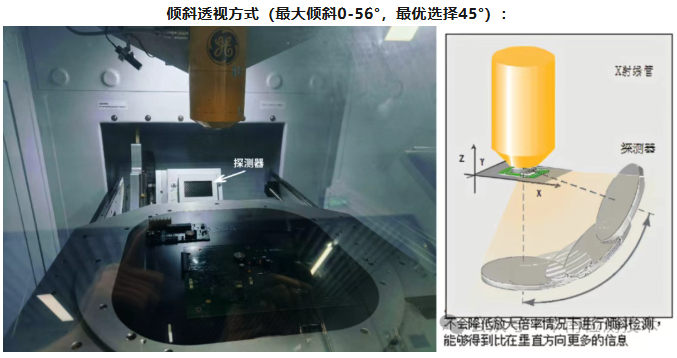

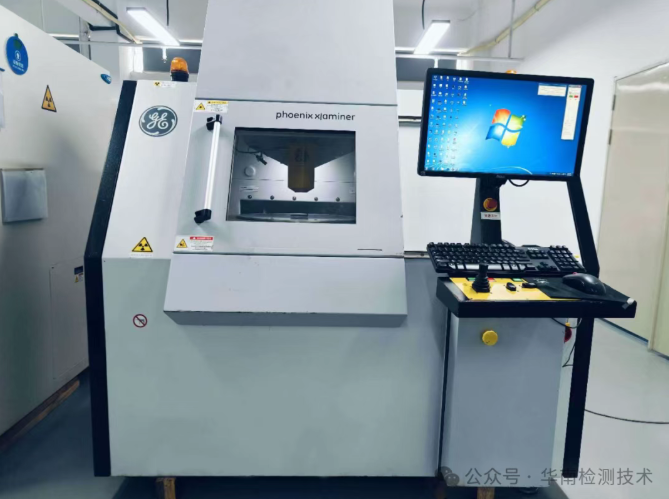

1. 檢測設備與技術方法專業的檢測機構配備如GE Phoenix Xaminer等高功率微焦點X射線檢測系統。這類設備提供高分辨率、高對比度的二維透視與三維計算機斷層掃描（CT）圖像。檢測中，工程師會綜合運用垂直透視（0°）和傾斜透視（如45°） 兩種方式。垂直視角用于觀察層疊結構，傾斜視角則能有效分離重疊焊點的圖像，是診斷BGA連錫、虛焊等缺陷的關鍵技術。

2. 標準化服務流程一個專業的檢測服務流程確保了數據的準確性與有效性：

樣品接收與登記： 明確檢測需求與背景信息。

檢測方案制定： 工程師根據樣品特性（材質、密度、結構）設定最佳電壓、電流、焦距及透視角度。

圖像采集與處理： 獲取高清缺陷圖像，并進行對比度增強、尺寸測量等處理。

缺陷判定與分析： 經驗豐富的工程師依據圖像特征，結合行業標準與實踐經驗，對缺陷進行定性、定量分析，并判斷其風險等級。

報告出具與解讀： 提供包含清晰缺陷圖片、數據測量結果、分析結論及改進建議的詳細檢測報告。

四、專業X-Ray檢測服務如何助力企業提升良率與可靠性？

對于電子制造企業而言，引入第三方專業的X-Ray檢測服務，是一種高效、經濟的外部質量保障策略。以下案例展示了其直接價值：

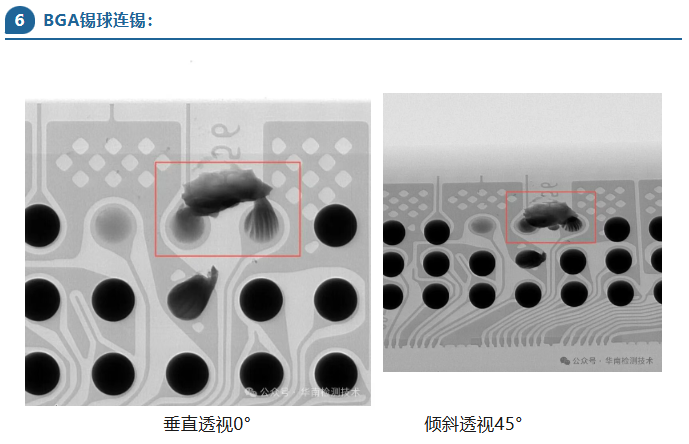

案例一：快速鎖定BGA焊接良率暴跌根源某企業新品PCBA在測試時出現高比例功能失效。通過我方X-Ray檢測服務，采用傾斜透視技術，迅速發現是BGA器件存在大范圍“連錫” 缺陷。報告明確指出連錫位置與嚴重程度，幫助企業立即追溯至回流焊爐溫曲線設置不當這一根本原因，一周內使產線良率恢復正常。

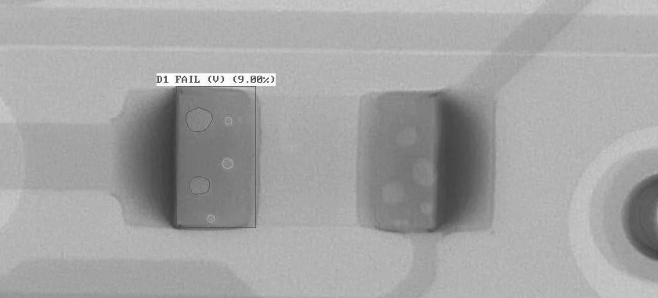

案例二：評估工藝變更后的焊接可靠性某客戶在更換錫膏材料后，需驗證其焊接可靠性。我們通過X-Ray檢測，對試點產品進行焊點空洞率統計與測量。數據清晰顯示，新工藝下焊點空洞率低于5%，符合行業標準要求，為客戶順利推進工藝變更提供了關鍵數據支持。

這些案例表明，專業的X-Ray檢測不僅是“發現問題”的工具，更是連接“問題”與“解決方案”的橋梁，能直接為企業避免巨額質量損失，保障生產順暢。

華南檢測中心：http://m.yf-leather.com.cn/aboutus.html

五、選擇華南檢測，獲得一站式專業X-Ray檢測解決方案

廣東省華南檢測技術有限公司作為專業的第三方檢測機構，我們深刻理解電子制造企業對質量、效率與成本的綜合需求。

我們的X-Ray檢測實驗室配備了國際先進的高功率X射線檢測系統，并擁有經驗豐富的檢測工程師團隊。我們不僅提供精準的缺陷檢測，更致力于為客戶提供貫穿產品生命周期的一站式質量解決方案。從來料元器件驗證、制程工藝監控到失效品分析，我們都能提供快速、客觀、數據化的專業報告，幫助您透視產品內部，鎖定隱患根源，提升產品可靠性與市場競爭力。

立即聯系我們，為您的產品安排一次專業的X-Ray檢測體驗，讓隱藏的缺陷無所遁形。
