在電子制造業高速發展的今天，元器件失效分析已成為提升產品質量與可靠性的關鍵環節。無論是汽車電子、消費電子還是航空航天領域，一顆小小的貼片電阻失效，都可能導致整個設備功能癱瘓。本文以貼片電阻失效分析的真實案例為切入點，深度還原了電子元器件失效分析的全流程。我們將詳細解讀如何運用X-RAY、SEM、EDS及切片分析等尖端技術，鎖定失效根因——即Ni層與保護膜結合不良導致的Ag層硫化。同時，本文也將帶您了解一家專業的失效分析檢測機構是如何抽絲剝繭，為企業解決質量痛點的。

一、案例導入：貼片電阻批量失效的背景

近期，某電子制造企業在生產過程中發現多批次貼片電阻出現阻值異常增大甚至開路現象。為了查明根本原因，企業委托專業的失效分析檢測機構——廣東省華南檢測技術有限公司，對三個批次的樣品進行系統的元器件失效分析。

電子元器件失效分析的第一步通常是信息收集與樣品分類。本次分析的樣品被標記為電阻1、電阻2、電阻3，同時保留同批次良品作為對照。通過這種方式，分析人員能夠在后續的貼片電阻失效分析過程中，精準對比正常品與不良品的差異，避免誤判。

二、無損檢測階段：X-RAY與外觀觀察

在元器件失效分析的流程中，非破壞性分析必須優先于破壞性分析，以保留失效現場最原始的證據。

1. X-RAY透視檢測

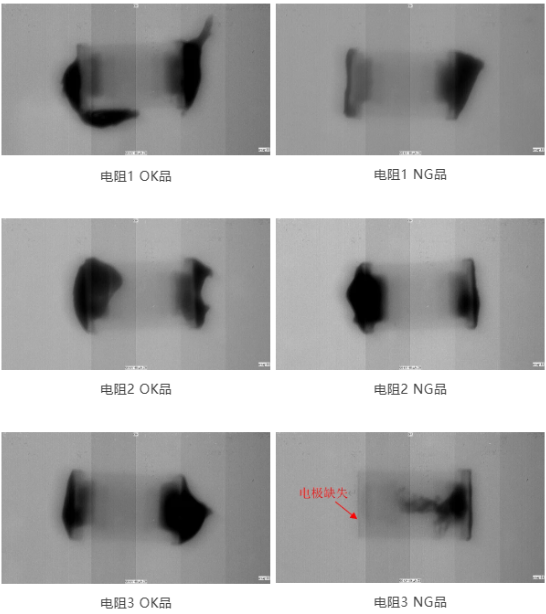

分析人員首先利用X-射線檢測系統對三組樣品進行透視。X-RAY分析結果顯示：電阻1和電阻2的調阻槽“L”形狀隱約可見，結構基本完整；但電阻3的NG品左側出現了明顯的電極缺失現象。這一發現為后續的破壞性物理分析提供了精準的定位方向 。

2. 高倍外觀檢查

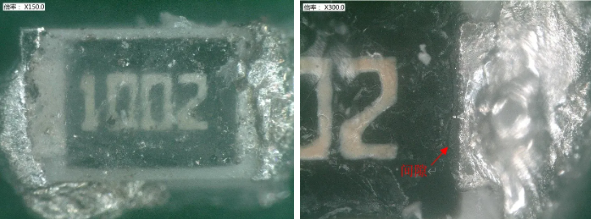

隨后，使用立體顯微鏡對樣品表面進行觀察。電阻1的NG品右側疑似保護膜缺損；電阻2的NG品保護層明顯破損；電阻3的NG品外電極已部分缺失。配合阻值測試發現，所有外觀異常的樣品均顯示開路或阻值嚴重超差。這一階段的數據表明，這批電阻的失效與物理結構損壞或材料腐蝕高度相關。

電阻1的NG品右側疑似保護膜缺損

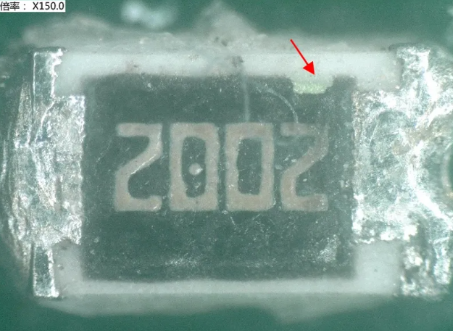

電阻2的NG品保護層明顯破損

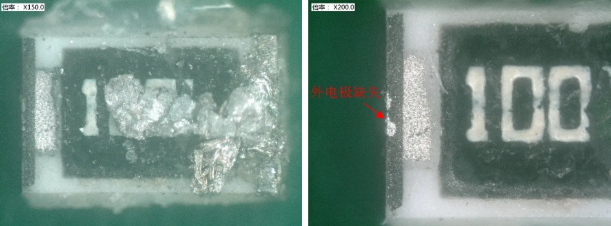

電阻3的NG品外電極已部分缺失

三、微觀形貌與成分分析：鎖定“硫化銀”真兇

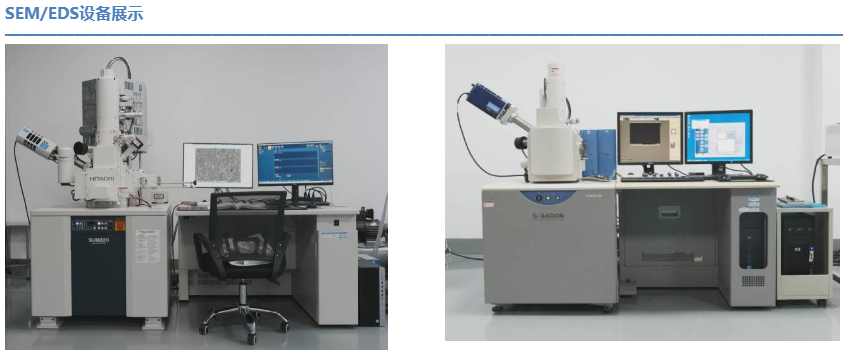

為了進一步探究失效機理，分析進入最關鍵的材料學階段——掃描電子顯微鏡（SEM） 與能譜分析（EDS） 聯用技術。這是電子元器件失效分析中最核心的手段之一 。

1. 表面微觀形貌分析

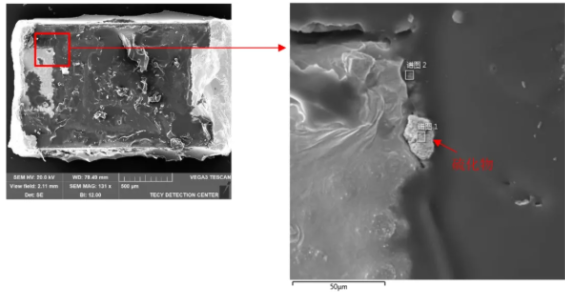

在SEM的高倍率掃描下，電阻1和電阻3的NG品表面形貌令人震驚。原本應該光滑致密的電極區域出現了異常凸起的疏松結構。這種結構通常不是機械損傷，而是化學腐蝕的產物 。

2. EDS能譜成分分析

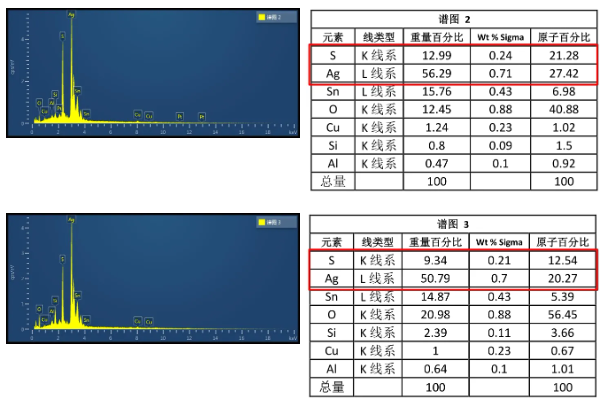

通過EDS對異常區域進行定點元素檢測，結果顯示：異常斑點含有高濃度的Ag和S元素。結合譜圖分析，該化合物被確認為硫化銀（Ag?S）。這一發現直接證實了電阻的內電極銀層不僅發生了外溢，還與環境中的含硫氣體發生了嚴重的硫化反應。硫化銀本身導電率極低，且結構疏松，這正是導致電阻阻值增大甚至開路的直接原因 。

四、斷面SEM/EDS分析：驗證“界面結合不良”

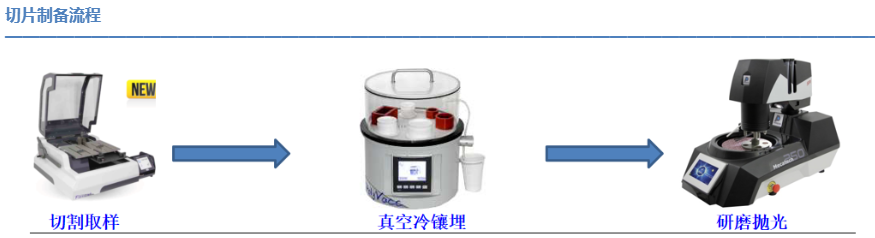

為了驗證銀層溢出的路徑，分析人員對樣品進行了切片分析。這是破壞性物理分析的關鍵一步，通過精確切割、研磨和拋光，獲得電阻內部的垂直剖面。

1. 斷面形貌觀察

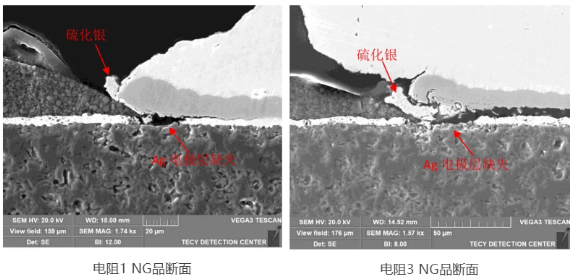

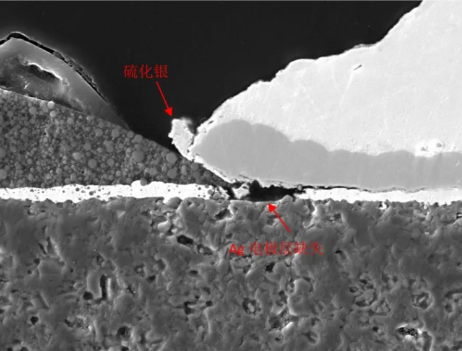

斷面SEM圖像清晰地揭示了問題的根源：在電阻的Ni層（鎳阻擋層）與保護膜的結合處，存在肉眼難以察覺的微觀間隙。正是這個微小的結合不良缺陷，成為了內電極“Ag”向外遷移的通道。

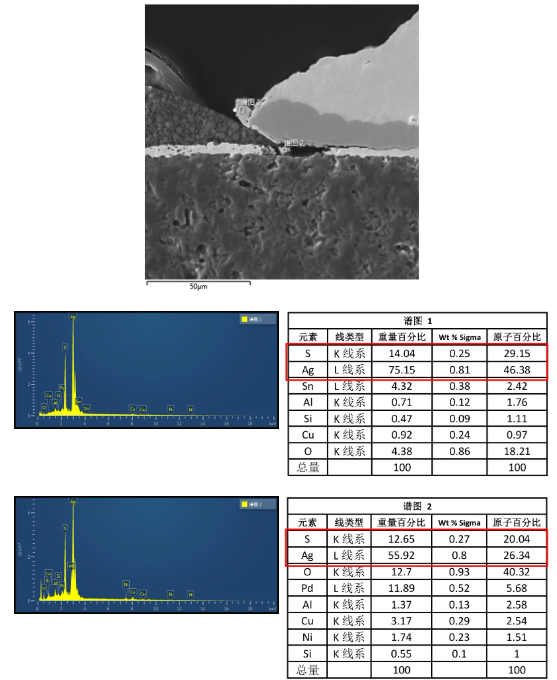

2. 成分線掃描驗證

沿斷面進行EDS線掃描分析發現，Ag元素不僅存在于內電極層，在保護膜外側的異常區域也檢出了高濃度的Ag和S。這說明Ag在電場或濃度差的驅動下，通過Ni層與保護膜的間隙緩慢溢出，一旦接觸到外部環境中的硫，便迅速反應生成Ag?S 。

五、失效機理深度解析：為何Ni層結合處易出問題？

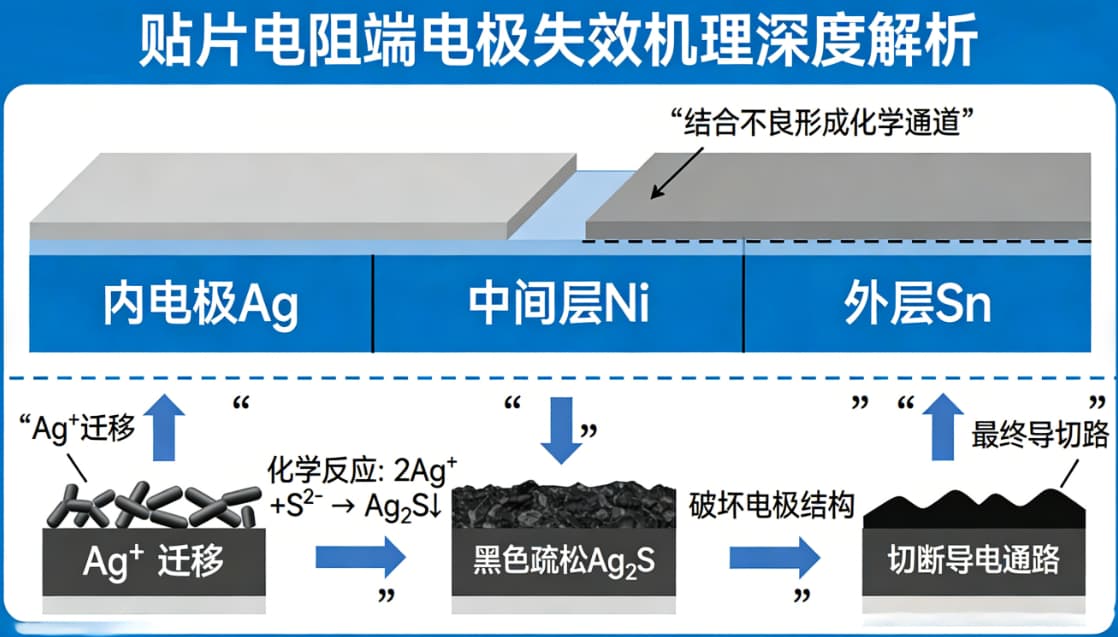

根據上述元器件失效分析結果，我們可以構建完整的失效物理模型：

1. 結構設計的薄弱環節

貼片電阻的端電極通常采用多層結構：內電極為Ag（導電性好）、中間層為Ni（阻擋層）、外層為Sn（可焊層）。其中，Ni層作為阻擋層，理論上應完全覆蓋Ag層。但當Ni層與覆蓋的保護膜（玻璃釉或環氧樹脂）結合不良時，就形成了一個潛在的“化學通道” 。

2. 電化學腐蝕的驅動

電阻在工作條件下施加電壓后，Ag原子失去電子成為Ag?。在電場作用下，Ag?通過結合不良的界面縫隙向外遷移。當遇到環境中的水分和硫化物（如H?S、SO?）時，發生化學反應：2Ag? + S2? → Ag?S↓。Ag?S為黑色疏松物質，不僅破壞了電極結構，還切斷了導電通路 。

六、結論與改進建議

本次貼片電阻失效分析案例清晰地表明，失效的根本原因在于電阻制造工藝中，Ni層與保護膜結合界面存在缺陷，導致內電極Ag在環境中發生硫化腐蝕。

作為專業的失效分析檢測機構，廣東省華南檢測技術有限公司建議：

工藝優化：電阻制造商應優化Ni層電鍍工藝及保護膜涂覆工藝，確保界面結合致密，杜絕微縫隙的產生。

材料升級：在含硫氣氛較嚴重的應用環境（如工業區、高污染路段）中，建議選用抗硫化電阻，其內電極通常采用鈀銀合金或其它抗硫化性能更好的材料 。

設計防護：PCBA組裝完成后，進行有效的三防漆涂覆，隔絕電阻體與外界含硫氣體的接觸 。

華南檢測中心：

七、關于華南檢測：專業的元器件失效分析機構

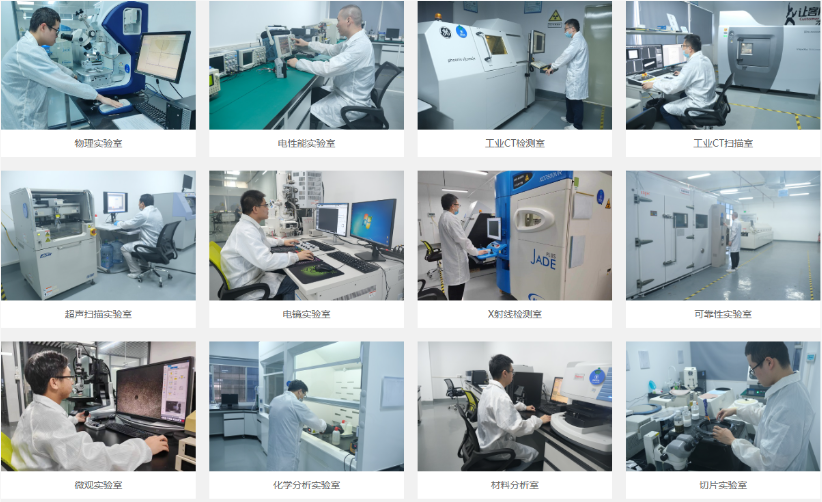

廣東省華南檢測技術有限公司擁有CNAS/CMA認可實驗室，配備高端失效分析設備矩陣，包括：工業CT、場發射掃描電鏡（SEM）、能譜儀（EDS）、聚焦離子束（FIB）以及全套切片制樣系統。
