成人av在线影视I五月婷影院I在线欧美国产I亚洲欧洲av在线I欧美精品一区二区在线播放I日本午夜在线亚洲.国产

金屬螺絲斷裂分析流程詳解

在工業生產與日常使用中，金屬螺絲斷裂問題時有發生，給設備運行和生產效率帶來諸多負面影響。廣東省華南檢測技術有限公司，憑借其專業的檢測技術與豐富的經驗，為您提供全面的金屬螺絲斷裂分析服務。本文將詳細介紹金屬螺絲斷裂分析的流程，幫助您深入了解這一關鍵檢測過程。

一、檢測目的

金屬螺絲斷裂分析旨在通過系統檢測，精準判斷螺絲斷裂的原因，如過載斷裂、疲勞斷裂、腐蝕斷裂、材質缺陷或安裝不當等。這一分析過程對于改進生產工藝、優化使用條件以及明確責任認定具有重要意義。它不僅能夠幫助生產企業及時發現生產環節中的潛在問題，提升產品質量，還能為使用者提供正確的安裝和使用指導，延長螺絲的使用壽命，保障設備的安全運行。

二、檢測依據

可靠的檢測需要依據標準方法來進行，這些標準包括國標、行標、國際標準以及美標等。客戶可以選擇提供指定的標準，或者使用實驗室推薦的標準。以常見的高強度螺栓檢測為例，涉及的標準有機械性能標準GB/T 3098.1-2022、斷口分析標準GB/T 1814-2017與GB/T 2038-2014、金相檢驗標準GB/T 13298-2015與GB/T 10561-2005、化學成分標準GB/T 4336-2016以及尺寸規格標準GB/T 5782-2016等。

華南檢測：http://m.yf-leather.com.cn/websiteMap

三、檢測對象

當客戶提出檢測需求時，需要簡要說明并提供樣品的詳細信息，包括名稱、材質、尺寸、數量、圖片以及失效情況或位置等。通常，檢測對象為失效樣品，如斷裂的高強度螺栓，同時也會要求提供一定數量的同批次未使用對照樣品，以便進行對比分析。在記錄樣品狀態時，需關注斷裂位置、斷裂面形貌以及表面處理狀態等關鍵信息。

四、檢測流程

樣品接收與登記：客戶寄送樣品和委托單及相關資料，明確樣品的外觀、斷裂位置、服役歷史等信息，并提供失效件與對照件。

宏觀檢查與尺寸測量：工程師初步篩選外觀表面存在的明顯缺陷和異常位置。

硬度與拉伸試驗：對比失效件與對照件的機械性能差異。

斷口處理與微觀分析：確定斷裂機制。

化學成分與金相檢驗：排查材料冶煉或熱處理缺陷。

綜合數據分析：結合工況數據，歸納斷裂主因。

五、檢測項目及技術路線

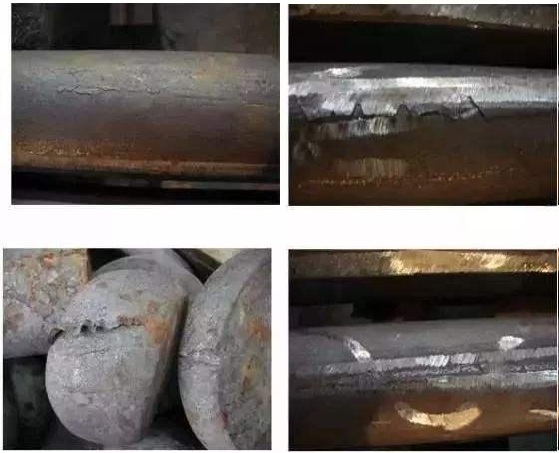

（一）宏觀初步檢查

斷裂位置：觀察斷裂發生在螺桿、螺紋還是頭部過渡區，測量斷裂處距螺紋起點距離，初步判斷應力集中位置。

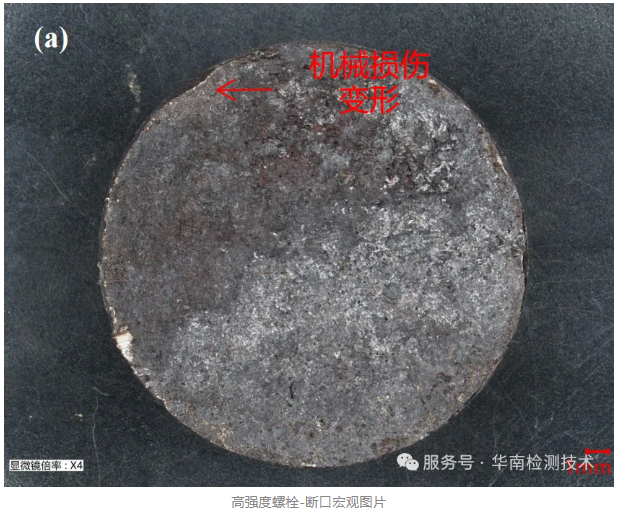

斷口宏觀形貌：利用光學顯微鏡觀察斷口顏色、光澤、裂紋擴展方向，區分不同斷裂類型。

表面缺陷：目視及顯微鏡檢查螺栓表面是否存在裂紋、折疊、銹蝕等缺陷，確認表面缺陷是否為斷裂起源。

安裝痕跡：檢查螺栓頭部、螺母支承面是否有摩擦痕跡等，判斷是否因安裝不當導致斷裂。

（二）尺寸與幾何精度檢測

螺紋參數：用螺紋通止規檢測螺距、中徑，游標卡尺測量小徑。

頭部過渡圓角：千分尺測量圓角半徑，檢查是否存在尖銳棱角。

螺栓長度：測量斷裂件未變形部分長度，與標稱長度對比。

直線度：用平臺和百分表檢測螺桿直線度。

（三）材料性能檢測

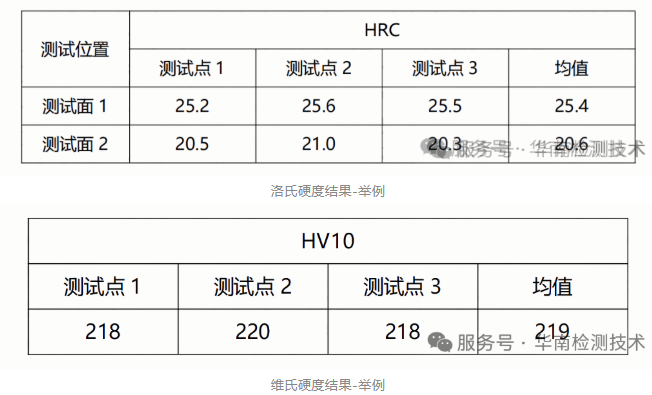

硬度測試：使用洛氏硬度計檢測斷裂件未斷裂部分及對照樣品的硬度。

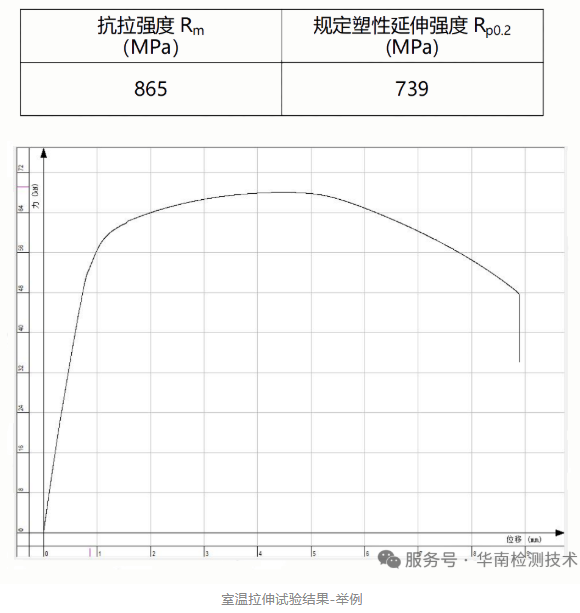

拉伸試驗：從同批次未使用螺栓中抽取樣品，加工成標準拉伸試樣，使用萬能材料試驗機測試抗拉強度、屈服強度及斷后伸長率。

沖擊韌性測試：若斷裂呈脆性特征，檢測常溫下夏比V型缺口沖擊吸收功。

（四）斷口微觀分析

斷口預處理：清洗斷口，去除油污和腐蝕產物，同時采取保護措施防止污染。

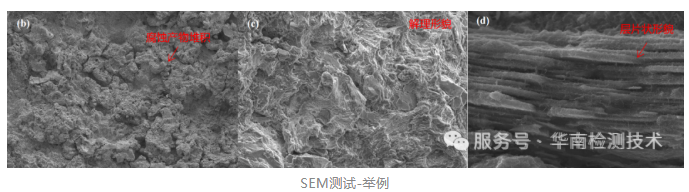

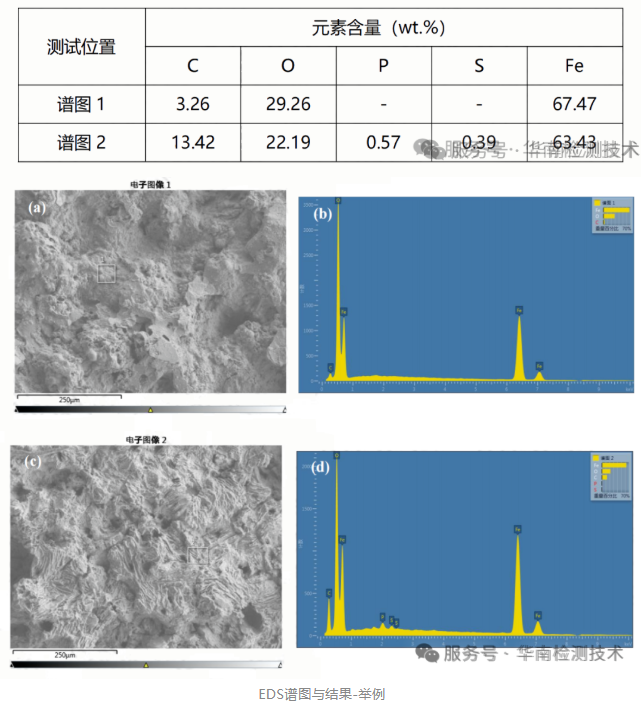

微觀形貌觀察：使用掃描電子顯微鏡（SEM）進行低倍和高倍觀察，分析裂紋起源區、擴展區和瞬斷區的特征；利用能譜分析（EDS）對斷口異常區域進行元素定性定量分析。

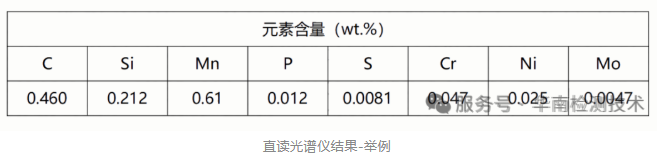

（五）化學成分分析

采用火花直讀光譜儀或X射線熒光光譜儀（XRF）檢測螺絲的化學成分，重點關注C、Si、Mn、P、S、Ni、Cr、Mo等元素的含量，核查是否存在異常。

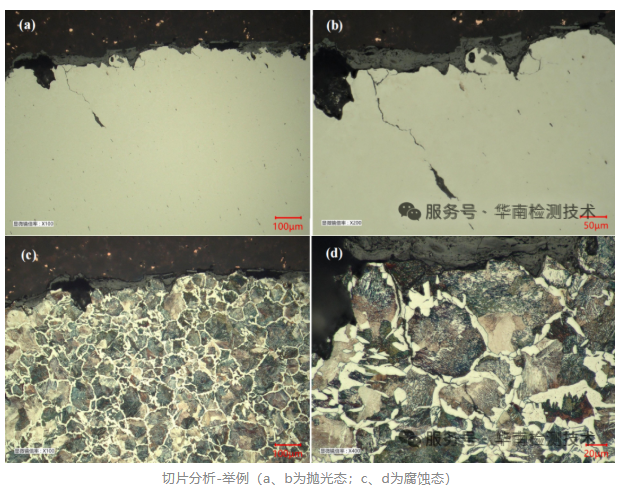

（六）金相組織分析

取樣位置：在斷裂件的斷口附近及遠離斷口的部位取金相試樣，同時在對照樣品的螺紋段和頭部心部取樣。

制樣與觀察：經過磨拋和侵蝕后，觀察顯微組織，判斷是否存在異常。

（七）服役環境調查（輔助分析）

收集斷裂螺絲的使用工況信息，如安裝部位、載荷類型、預緊力大小、服役時間、環境濕度/溫度/腐蝕性介質等；核查安裝記錄，了解安裝過程是否存在問題。

廣東省華南檢測技術有限公司，作為一家擁有CMA/CNAS資質的專業檢測機構，憑借先進的檢測設備和專業的技術團隊，能夠為您提供全面、準確、高效的金屬螺絲斷裂分析服務。無論是從檢測目的的明確，還是到檢測流程的嚴謹執行，每一個環節都嚴格把控，確保為您提供高質量的檢測報告和專業的分析結果，助您解決金屬螺絲斷裂問題，提升產品質量和使用安全性。
