內存條電容短路失效分析：精準定位源頭，保障電子質量 | 華南檢測

在電子制造領域，內存條作為計算機系統的核心組件之一，其性能和可靠性直接關系到整個系統的穩定性和運行效率。然而，內存條在使用過程中可能會出現各種故障，其中電容短路失效是一個較為常見的問題。電容短路不僅會導致內存條功能異常，還可能引發系統崩潰，給用戶帶來不便和損失。華南檢測技術有限公司，作為專業的電子元器件檢測機構，憑借其豐富的經驗和先進的技術手段，對內存條電容短路失效問題進行深入分析，為客戶提供精準的檢測服務和有效的解決方案。

一、引言

隨著科技的不斷進步和電子產品的日益普及，內存條的需求量也在不斷增加。內存條電容短路失效問題逐漸成為影響電子產品質量和可靠性的重要因素之一。華南檢測實驗室中心收集到內存條樣品若干件（包含裸板 OK 品和 NG 樣品），經背景了解，這批內存條樣品的電容位置存在短路現象。為了深入探究短路原因，華南檢測啟動了全面的檢測分析流程。

二、外觀檢查

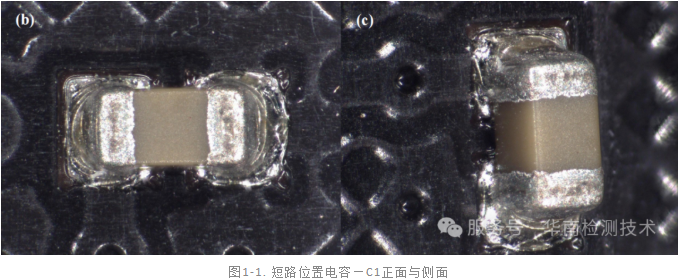

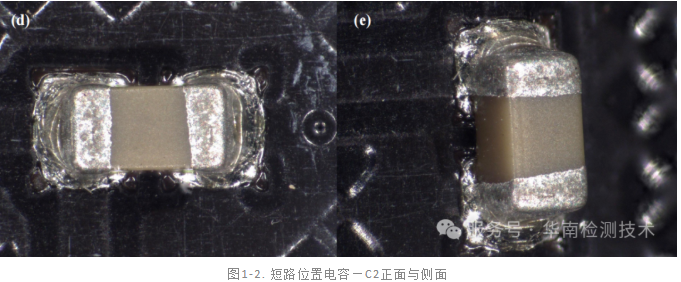

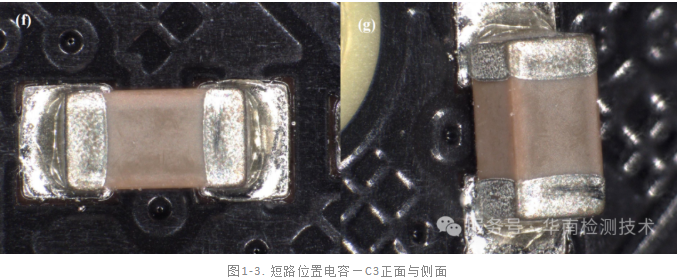

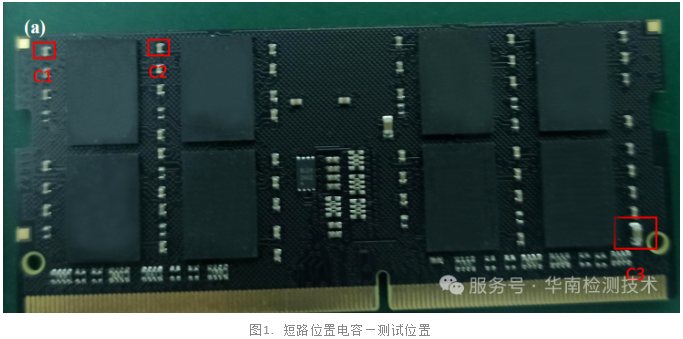

外觀檢查是內存條電容短路失效分析的第一步。華南檢測的技術人員在光學顯微鏡下對 NG 樣品進行細致觀察，發現短路位置各電容 C1/C2/C3 均未見明顯異常。這一初步檢查結果為后續的深入分析提供了基礎信息，同時也排除了電容表面明顯損傷的可能性。

三、電特性測試

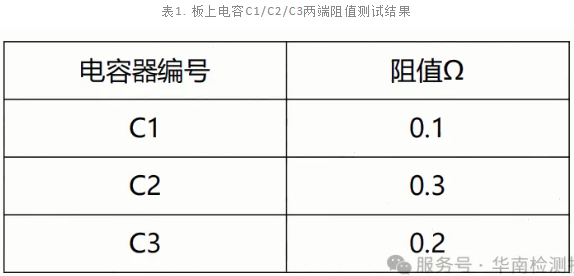

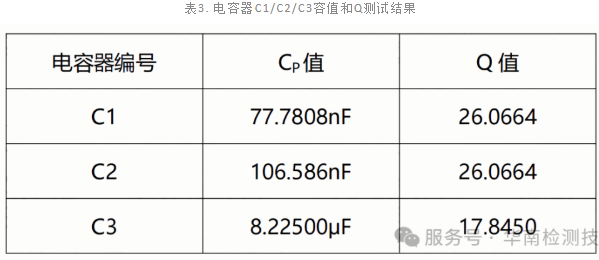

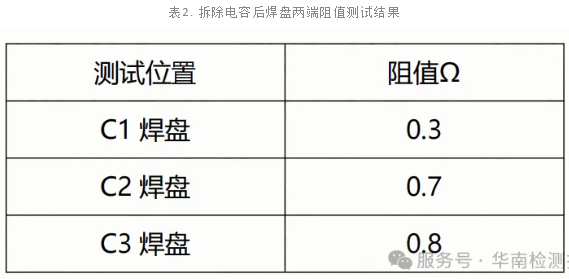

電特性測試是評估內存條電容性能的關鍵環節。技術人員使用萬用表測量 NG 板上 C1/C2/C3 兩端阻值，結果顯示均為短路。進一步將 NG 板的電容 C1/C2/C3 拆下后，再次測量焊盤兩端阻值，結果顯示焊盤兩端仍為短路。此外，對電容 C1/C2/C3 容值和 Q 值進行測量，各電容器均未見明顯異常。這表明短路問題并非由電容本身的性能異常引起，而是可能與焊接工藝或 PCB 板的其他因素有關。

四、SEM&EDS 測試

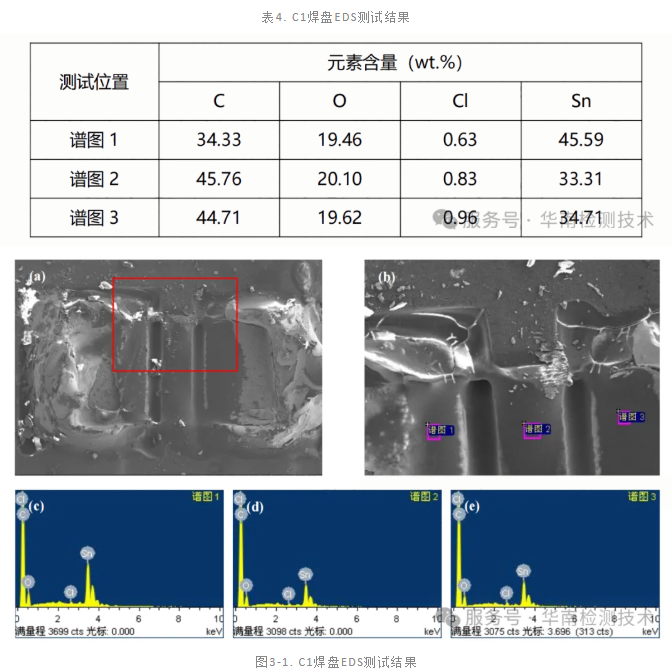

SEM&EDS 測試能夠為內存條電容短路失效分析提供微觀層面的證據。華南檢測利用先進的掃描電子顯微鏡（SEM）和能量色散 X 射線光譜儀（EDS），對 NG 板的 C1 焊盤進行成分分析。結果顯示，焊盤中間檢測到大量 Sn 元素，表明可能存在過多的錫珠殘留，這些錫珠可能在焊接過程中橋接電容器引腳，導致短路現象的發生。

五、金相切片測試

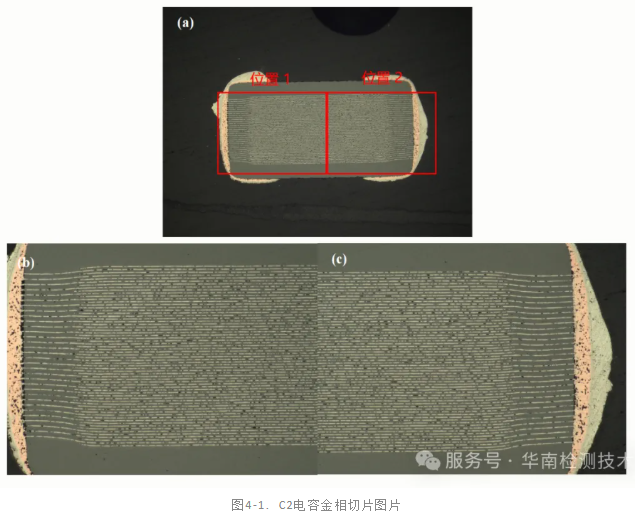

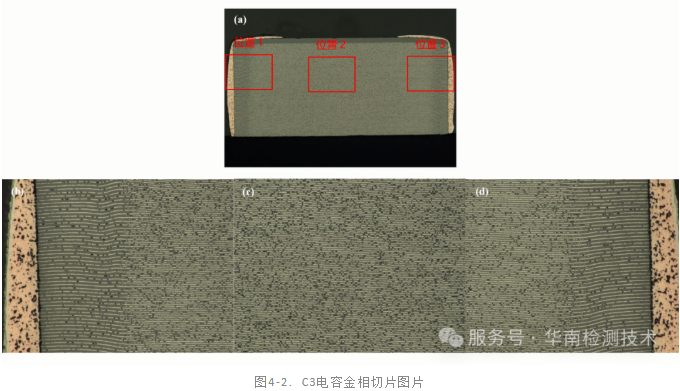

金相切片測試是進一步分析內存條電容短路失效原因的重要手段。技術人員選取 NG 板的電容 C2/C3 進行金相切片制樣，并在顯微鏡下觀察電容截面形貌。檢測結果顯示，C2/C3 電容均未見明顯異常現象，這進一步排除了電容內部結構缺陷的可能性。

六、總結與建議

根據上述一系列專業的檢測分析，華南檢測得出結論：內存條電容短路失效的根本原因在于 SMT 制程中存在焊接缺陷，具體表現為錫珠殘留過多。這些多余的錫珠在焊接過程中橋接了電容器引腳，導致了短路現象的發生。為了有效解決這一問題，華南檢測建議相關企業加強管控 SMT 印錫工藝，并注重對 SMT 網版的清潔工作，以減少錫珠殘留，從而降低電容短路的風險，提升內存條的整體質量和可靠性。

華南檢測：http://m.yf-leather.com.cn/news_x/308.html

七、華南檢測的專業實力與服務優勢

華南檢測作為行業內備受認可的第三方檢測機構，擁有 CMA/CNAS 資質認證，這標志著其檢測能力和結果的權威性與公信力得到了國家相關機構的正式認可。公司配備了包括環境可靠性試驗箱、振動臺、機械沖擊臺以及聲、光、電性能檢測系統在內的業界先進測試設備，能夠為客戶提供全面、精準的檢測服務。此外，華南檢測的專家團隊由經驗豐富的工程師和經驗豐富技術人員組成，他們具備深厚的專業知識和豐富的實踐經驗，能夠針對不同客戶的個性化需求，制定專屬的檢測方案，確保檢測結果的準確性和可靠性。

通過此次對內存條電容短路失效問題的深入分析，華南檢測再次展示了其在電子元器件檢測領域的專業實力和服務優勢。我們致力于幫助客戶精準定位產品質量問題的根源，并提供專業的解決方案，助力企業提升產品質量，增強市場競爭力。如果您在內存條或其他電子元器件的檢測方面有任何疑問或需求，歡迎隨時聯系華南檢測。我們將以專業的技術、嚴謹?shù)膽B(tài)度和優質的服務，為您的產品質量保駕護航。
