華南檢測 | 斷路器損壞失效分析：精準定位故障原因，保障電力系統穩定

在電力系統及各類電氣設備的應用中，斷路器作為關鍵的保護元件，其可靠性直接關系到整個系統的安全運行。一旦斷路器出現損壞或失效，不僅會影響正常供電，還可能引發安全事故。華南檢測技術有限公司，憑借其專業的技術團隊、先進的檢測設備以及 CMA/CNAS 雙重資質認證，對斷路器損壞失效問題進行深入分析，為客戶提供精準的檢測服務和專業的解決方案。

一、失效分析：專業檢測流程，深度剖析故障根源

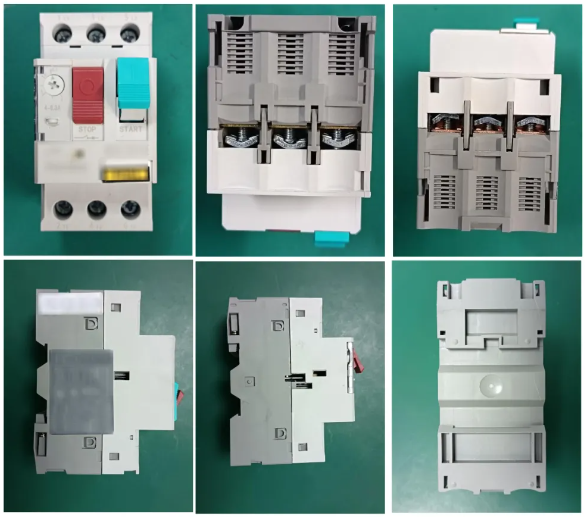

（一）外觀檢查：初步篩選，洞察表面特征

對送檢的斷路器不良品進行外觀檢查，未發現明顯異常現象。這表明斷路器的損壞可能并非由外部機械損傷或明顯的結構變形引起，問題的根源可能隱藏在內部連接或微觀結構中。

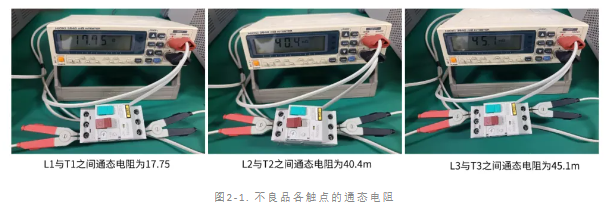

（二）電特性測試：精準評估電氣性能差異

測試結果顯示，不良品 L1 觸點位置與 T1 觸點位置的通態電阻呈現異常高阻抗，而 L2 與 T2、L3 與 T3 之間的通態電阻則為正常的低阻抗。這一顯著的電氣性能差異為后續的檢測提供了關鍵線索，初步鎖定問題可能出現在 L1-T1 回路。

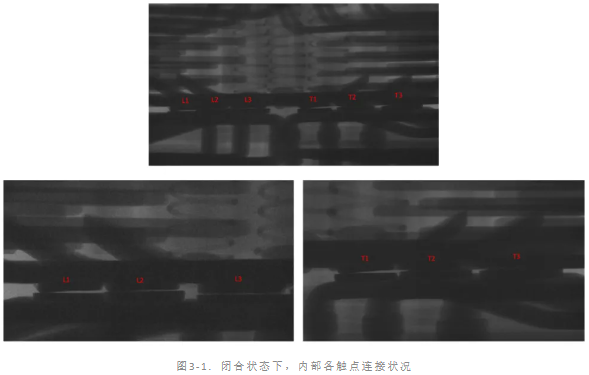

（三）X-ray 檢測：內部觸點連接狀況的 “透視眼”

在閉合狀態下，采用 X-ray 檢測儀對斷路器內部各觸點（分別是 L1、L2、L3、T1、T2、T3）連接狀況進行檢查。檢測結果顯示內部觸點的連接整體良好，未發現明顯斷裂或接觸不良等宏觀異常。這一結果進一步將問題范圍縮小至更為精細的連接點或焊接點層面。

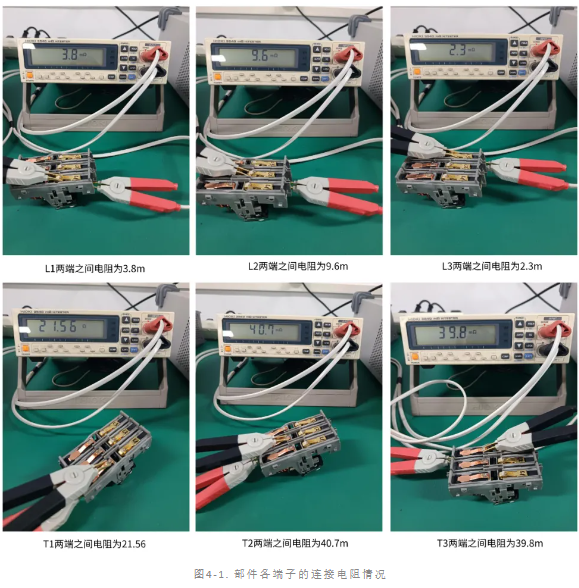

（四）電阻阻值與焊點外觀檢測：深入拆解，尋找關鍵證據

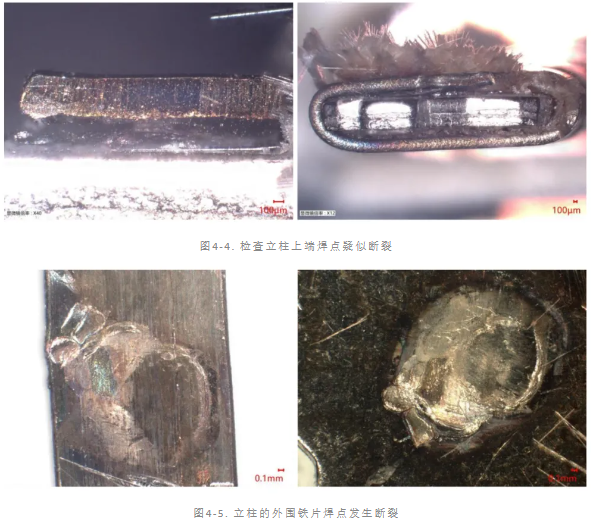

拆開繼電器并測試內部各部件的連接電阻，發現僅在 T1 端子內部的立柱焊點兩端存在阻值。進一步檢查發現，從立柱的外圍鐵片到壓線夾的連接電阻為正常低阻值，而從立柱到外圍鐵片的連接電阻則處于高阻狀態。結合焊點外觀檢查，觀察到 T1 端子內部的立柱焊點疑似斷裂，立柱的外圍鐵片焊點發生了明顯的斷裂。這一發現為確定故障根源提供了確鑿證據。

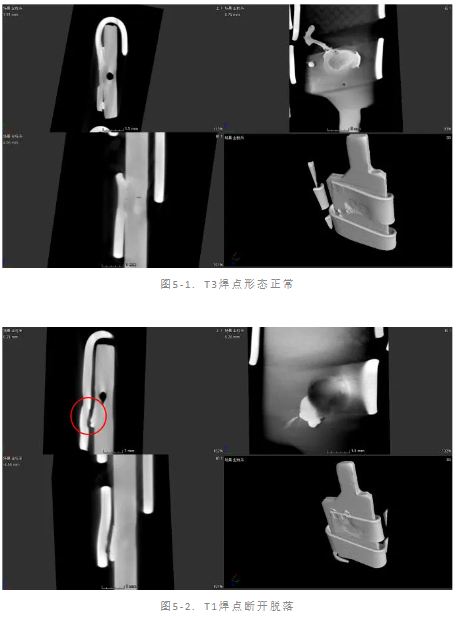

（五）工業 CT 檢測：無損確認焊點斷開脫落

在拆解前對 T1 和 T3 的立柱焊點進行 CT 檢查，結果顯示 T1 焊點斷開脫落，而 T3 焊點形態正常。工業 CT 檢測作為一種非破壞性檢測手段，不僅驗證了焊點斷裂的實際情況，還為分析焊接質量和內部結構提供了直觀的影像資料。

（六）總結：綜合分析，確定故障根本原因

綜合以上檢測結果，可以明確斷路器損壞的根本原因在于 T1 端子內部的立柱與外圍鐵片之間的焊點存在虛焊問題，進而引發機械性斷裂。虛焊導致該連接點的接觸電阻大幅增加，形成高阻連接狀態，最終引發斷路器的阻值異常和跳閘故障。

二、華南檢測：專業檢測技術，權威分析能力

華南檢測技術有限公司作為專業的失效分析實驗室，擁有 CMA/CNAS 雙重資質認證，確保檢測結果的權威性和公信力。公司配備先進的檢測設備，如 X-ray 檢測儀、電性能測試系統、顯微鏡、工業 CT 掃描儀等，能夠全面、深入地分析各類電子元器件和電氣設備的失效原因。

華南檢測：http://m.yf-leather.com.cn/websiteMap

三、解決方案與建議：針對性措施，預防失效問題

（一）焊接工藝優化

建議優化斷路器生產過程中的焊接工藝參數，加強對焊接質量的控制和檢測，確保焊點的可靠性和穩定性。采用先進的焊接設備和技術，提高焊接的一致性和質量水平。

（二）質量管控加強

強化生產過程中的質量管控體系，增加對半成品和成品的抽樣檢測頻次，及時發現潛在的質量問題并采取有效的糾正措施。建立完善的質量追溯機制，以便在出現問題時能夠迅速定位原因并加以改進。

（三）定期維護與檢查

對于已投入使用的斷路器，建議用戶定期進行維護和檢查，特別是對關鍵觸點和連接點的電阻、溫度等參數進行監測。通過定期維護，及時發現并處理潛在故障隱患，延長設備的使用壽命，保障電力系統的穩定運行。

四、聯系我們：專業檢測服務，為您的電力系統保駕護航

如果您在斷路器或其他電氣設備的使用過程中遇到類似的失效問題，歡迎隨時聯系華南檢測。我們的專家團隊將為您提供專業的檢測分析服務，精準定位故障原因，并制定相應的解決方案，助力您提升產品質量和市場競爭力。
