成人av在线影视I五月婷影院I在线欧美国产I亚洲欧洲av在线I欧美精品一区二区在线播放I日本午夜在线亚洲.国产

華南檢測深度剖析 SMT導電泡棉翹焊接不良失效原因

在電子制造領域，SMT 導電泡棉因其良好的導電性和彈性，被廣泛應用于 EMI 對策、電路接地與接觸以及緩沖效果等方面。然而，在實際使用過程中，SMT 導電泡棉卻時常出現起翹和焊接不良的問題，嚴重影響產品的質量和可靠性。華南檢測技術有限公司憑借專業的技術團隊和先進的檢測設備，對SMT導電泡棉翹焊接不良問題進行深入分析，旨在為客戶提供精準的失效原因分析和解決方案。

一、失效原因深度剖析：專業檢測流程定位問題根源

（一）外觀檢查：初步篩選，洞察表面特征

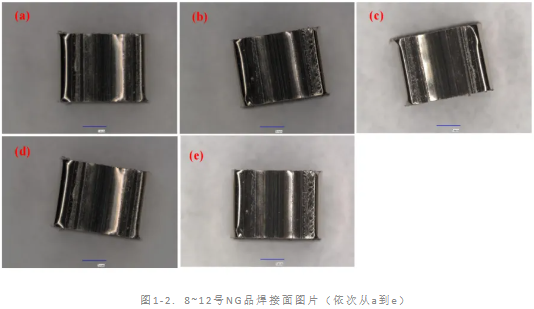

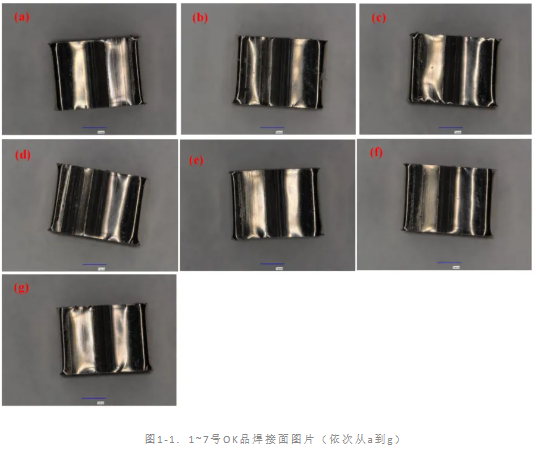

借助光學顯微鏡對 1~12 號 SMT 導電泡棉樣本進行細致的外觀檢查，結果顯示所有樣本的焊接面均未呈現明顯缺陷。這一發現為后續的檢測環節筑牢了基礎，表明問題的根源可能隱藏于更為隱蔽的層面。

（二）可焊性測試：精準評估焊接性能差異

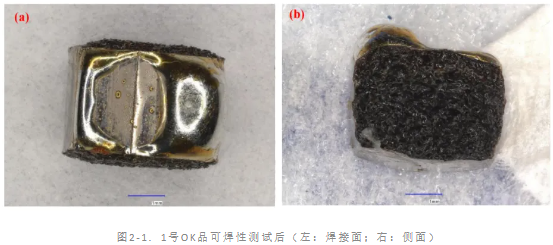

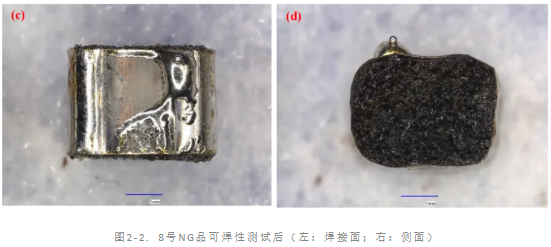

選取 1 號合格品與 8 號不良品實施可焊性測試。測試發現，1 號合格品的上錫狀況良好，而 8 號不良品的上錫量明顯偏少。如此顯著的差異指向一個關鍵事實：不良品在焊接性能上存在明顯缺陷，而這一缺陷或與后續揭示的污染物存在密切相關。

（三）回流焊模擬檢測：真實還原焊接場景，驗證工藝影響

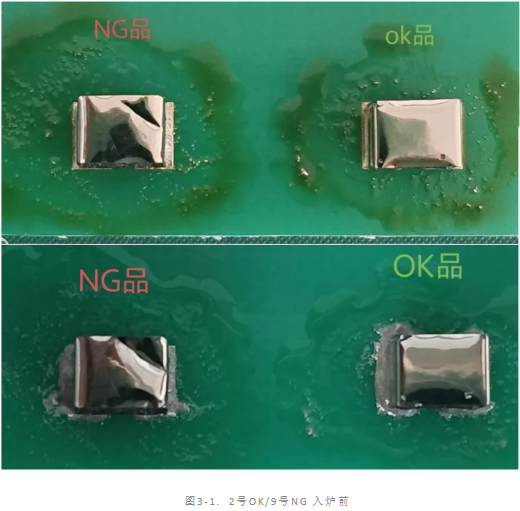

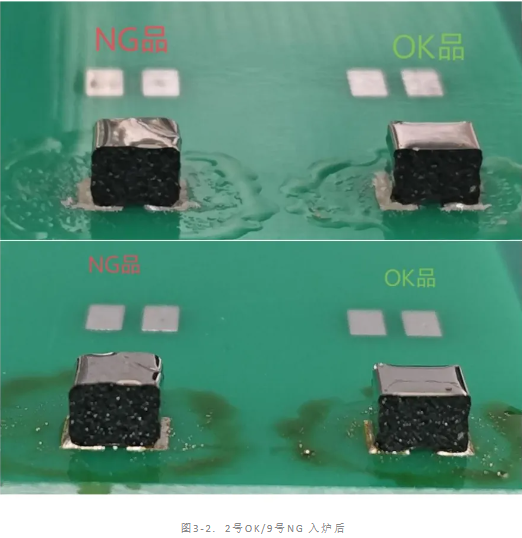

對 2 號合格品與 9 號不良品進行回流焊模擬測試，結果顯示兩者在經歷回流焊工藝后，焊接部位均未出現起翹等異常現象。這一檢測環節巧妙地排除了焊接工藝參數異常的干擾，進一步縮窄了問題根源的排查范圍，將焦點鎖定在材料本身的特性及潛在污染物上。

（四）SEM/EDS 檢測：微觀層面揭示異物特性

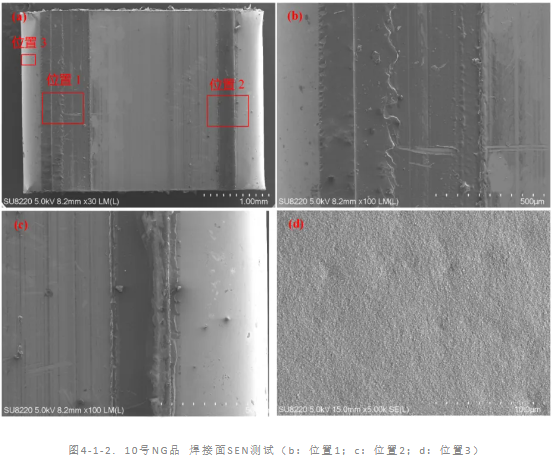

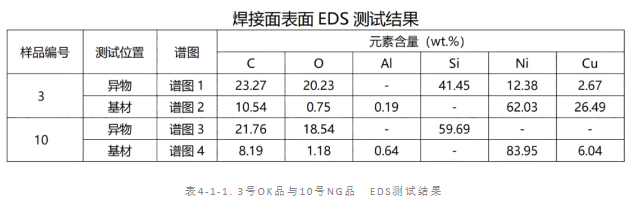

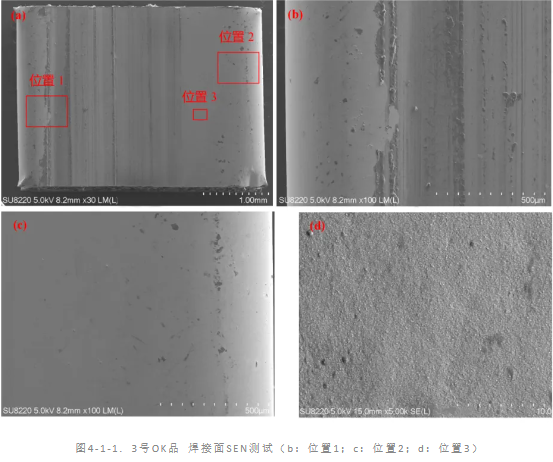

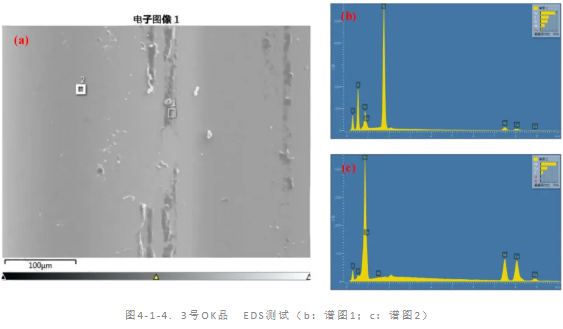

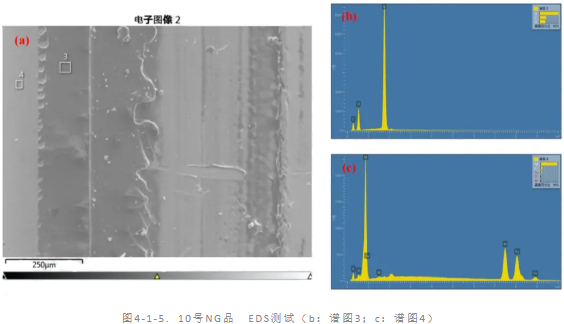

表面 SEM & EDS ：在掃描電鏡下對 3 號合格品與 10 號不良品的焊接面進行觀察，發現兩者正常基材位置的形貌無明顯差異，然而焊接面上均存在異物附著，且 10 號不良品表面異物的量遠超 3 號合格品。EDS 檢測結果更是一針見血，指出這些異物主要由 C/O/Si 等異常元素構成，與正常基材成分形成鮮明對比。

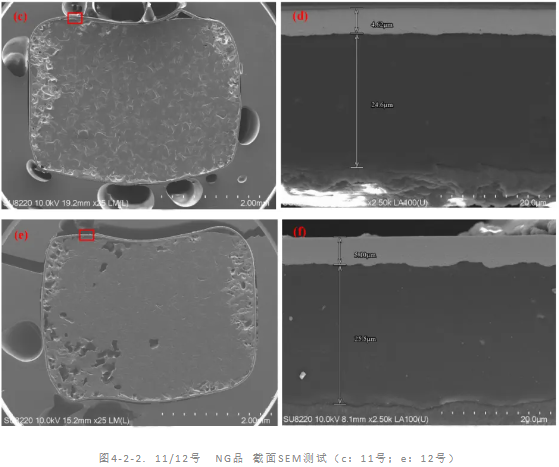

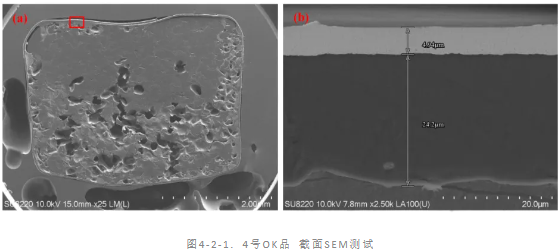

截面 SEM & EDS ：進一步對 4 號合格品以及 11、12 號不良品進行截面制樣與 SEM 觀察。在截面微觀視圖下，合格品與不良品的 PI 層 / 銅鎳層厚度差異一目了然。截面分析不僅豐富了檢測維度，更為深入探究異物對焊接質量的影響提供了關鍵證據。

（五）FTIR 分析：鎖定異物成分，精準溯源

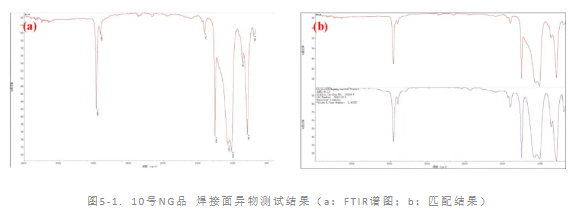

為精準識別 10 號不良品焊接面異物的化學成分，華南檢測運用 FTIR 技術進行深入分析。結果顯示，該異物與聚二甲基硅氧烷（Polydimethylsiloxane）的匹配度高達 95.15%，成功鎖定硅油為導致焊接不良的關鍵異物。

（六）深度溯源：挖掘硅油污染根源，完善失效分析鏈條

基于上述檢測結果，華南檢測技術專家推斷，SMT 導電泡棉起翹的根本原因在于焊接面受到硅油污染。在焊接過程中，硅油于高溫作用下發生分解，產生氣體或形成阻礙層，無情地阻斷了焊接過程的正常推進。不良品因焊接面硅油附著量過多，焊接時遭遇更大的阻礙，最終呈現出明顯的起翹不良現象。

華南檢測：http://m.yf-leather.com.cn/websiteMap

二、華南檢測：電子制造領域的質量守護者

華南檢測技術有限公司，作為電子元器件失效分析領域的權威機構，擁有 CMA/CNAS 雙重資質認證。我們配備業界先進的測試設備，匯聚了一批經驗豐富的專家和工程師，他們能夠運用先進的檢測技術和豐富的實踐經驗，精準分析各種復雜失效現象，為企業提供全面的技術支持。

三、定制服務與解決方案：滿足多樣需求，助力客戶攻克難題

華南檢測深知不同客戶在 SMT 導電泡棉翹焊接不良檢測方面可能有著各異的定制化需求。我們專業的技術團隊能夠依據客戶的特定要求，量身定制適宜的檢測方案。無論客戶面臨的是小批量的實驗室檢測需求，還是大規模生產線上的質量把控挑戰，華南檢測都能憑借其深厚的行業經驗與技術實力，提供高效、精準的檢測服務，全方位滿足客戶的個性化需求。

四、結論與行動引導：選擇華南檢測，護航產品質量

華南檢測技術有限公司依托專業的技術團隊、先進的檢測設備以及 CMA/CNAS 雙重資質，為電子制造企業提供精準可靠的 SMT 導電泡棉翹焊接不良失效分析服務。我們從材料特性、工藝參數到污染物影響等多維度深入探究，只為助力客戶攻克 SMT 導電泡棉焊接質量難題，提升產品可靠性和市場競爭力。

如果您正為 SMT 導電泡棉翹焊接不良問題所困擾，或對相關檢測服務存在任何疑問，華南檢測專家團隊隨時待命，為您提供專業、高效的檢測分析服務。立即聯系華南檢測，開啟您的質量提升之旅。
