瓷片電容失效分析：從裂紋到擊穿，第三方檢測機構的解決方案

一、引言

瓷片電容（Ceramic Capacitor）作為一種廣泛應用的電子元器件，因其體積小、精度高、穩定性強等優點，在汽車電子、消費電子、新能源等領域備受青睞。然而，隨著使用場景的復雜化和制造工藝的提升，瓷片電容的失效問題逐漸顯現，尤其是漏電和耐壓失效，成為影響電路可靠性的重要因素。本文將結合實際案例，深入分析瓷片電容失效的原因，并提供科學的檢測與解決方案。

二、瓷片電容失效的常見模式

1. 漏電問題

漏電是瓷片電容失效的主要表現之一。漏電會導致電容的絕緣性能下降，進而影響整個電路的穩定性。漏電問題通常與電容內部的陶瓷片破損、裂紋或材料缺陷有關。

2. 耐壓失效

耐壓失效是指電容在額定電壓下無法正常工作，甚至發生擊穿短路。這一問題通常與制造工藝中的陶瓷片處理不當或材料質量有關。

三、失效分析案例

某客戶寄送了若干瓷片電容樣品，包括良品和不良品。通過一系列測試分析，我們發現了以下關鍵問題：

1. 外觀檢查

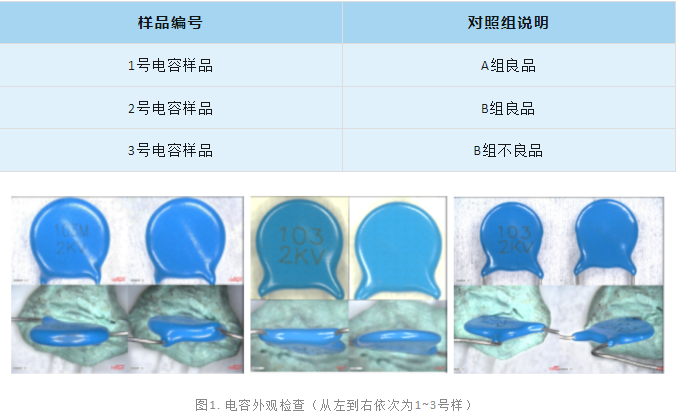

在顯微鏡下觀察，良品（1號和2號樣品）外觀無明顯異常，而不良品（3號樣品）外觀也未發現明顯缺陷。這表明外觀檢查無法完全識別內部問題。

2. 電特性檢測

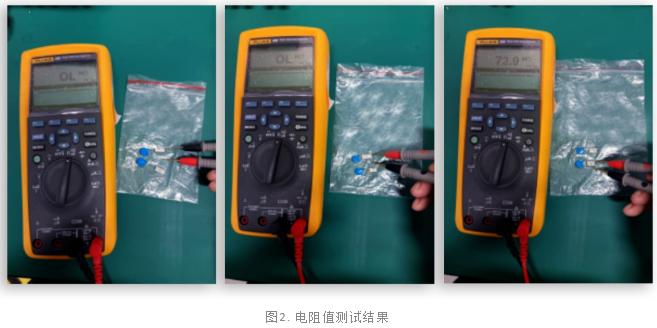

電阻值測試：良品（1號和2號樣品）阻值為OL，而不良品（3號樣品）阻值僅為73MΩ，表明不良品存在明顯的漏電問題。

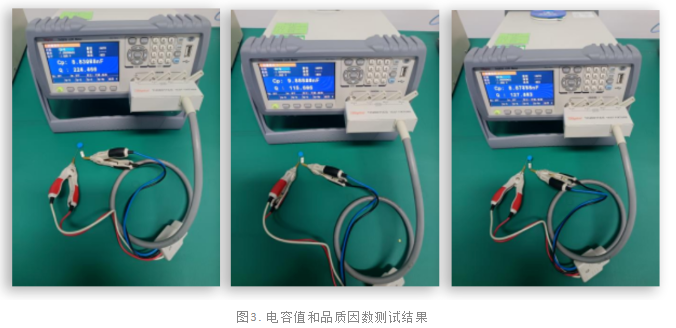

電容值和品質因數測試：所有樣品的電容值和品質因數均未見異常。

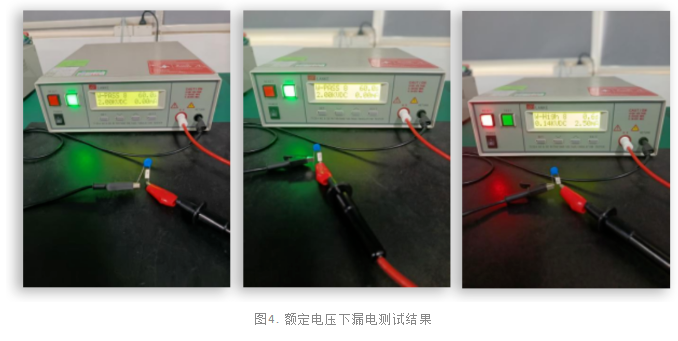

漏電測試：在3.5KV電壓下，良品無漏電現象，而不良品漏電嚴重。額定電壓下的漏電測試顯示3號電容樣品存在漏電，但1-2號電容良品在3.5KV下均無漏電，且絕緣電阻測試顯示1-2號良品阻值均大于10GΩ，3號不良品品則均小于1MΩ。

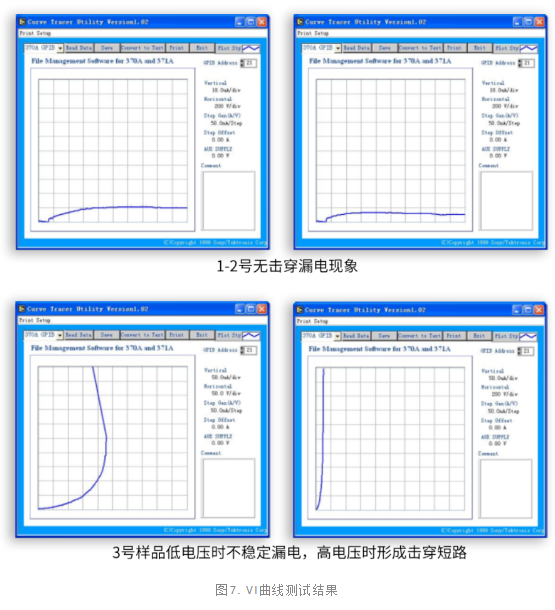

VI曲線測試：不良品在低電壓時即出現漏電，且極不穩定，低于額定電壓時會發生擊穿短路。由VI曲線測試結果，1-2號良品額定電壓下無異常漏電，3號不良品樣品在低電壓時有漏電且極不穩定，低于額定電壓時會產生擊穿短路，見下圖所示。

3. 內部結構檢測

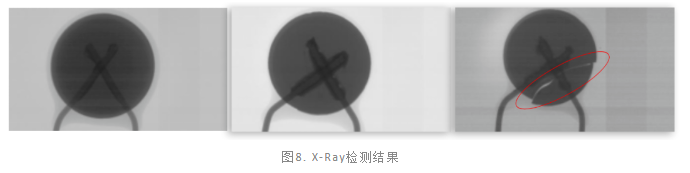

2D X-Ray檢測：良品內部結構無異常，而不良品內部陶瓷片存在破損和移位。

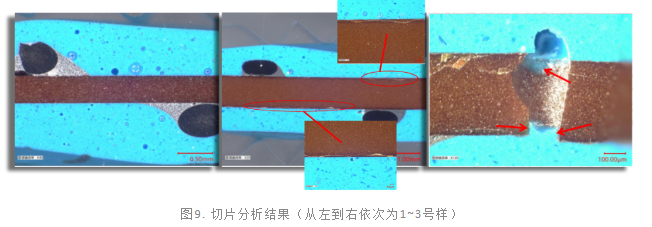

切片分析：切片后顯微鏡觀察顯示，不良品內部陶瓷片斷裂形成縫隙，且有樹脂滲入縫隙內。

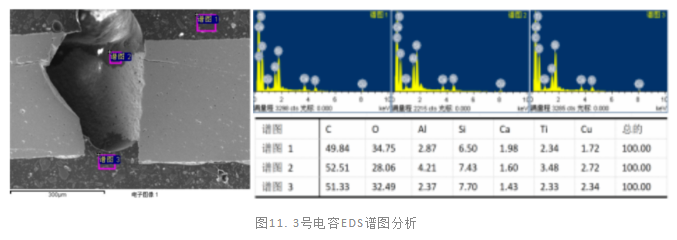

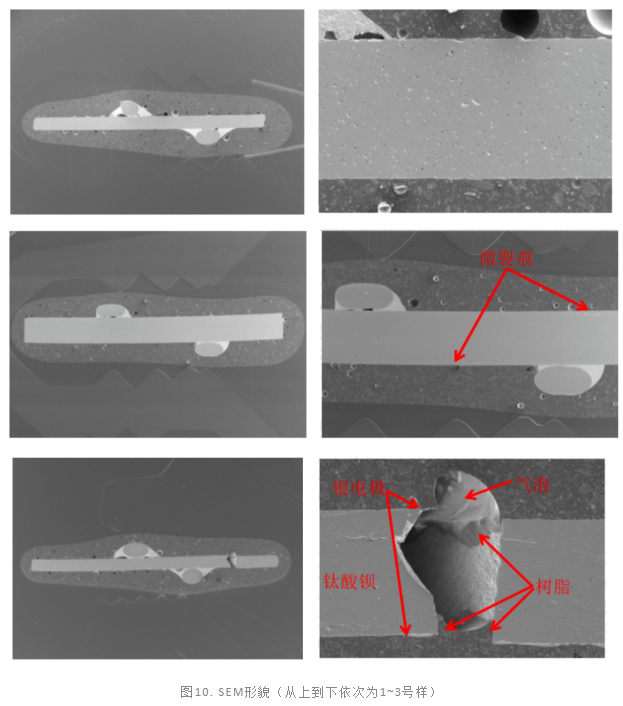

SEM&EDS分析：掃描電鏡觀察發現，不良品內部陶瓷片斷裂處存在明顯裂紋，且樹脂成分與外圍一致，表明斷裂發生在樹脂固化之前。

在電鏡下觀察，1號樣品未見明顯異常，2號樣品內部陶瓷片表面存在微裂紋，3號樣品內部陶瓷片斷裂形成縫隙，且有樹脂滲入縫隙內（經EDS確認，縫隙內物質成分與外圍樹脂成分一致），說明斷裂發生在樹脂完全固化之前，見下圖所示。

四、失效原因總結

不良品的漏電和耐壓失效主要歸因于陶瓷片的內部破損和裂紋。空氣的介電常數遠低于陶瓷材料，導致破損處的空氣間隙降低了電容的介電常數，從而引發絕緣電阻下降和耐壓失效。此類問題在制造過程中可能被忽略，但在實際應用中卻會導致嚴重的電路故障。

華南檢測：http://m.yf-leather.com.cn/websiteMap

五、解決方案與建議

1. 加強來料檢測

通過X-Ray抽檢，檢查電容內部陶瓷片是否存在破損或裂紋，確保來料質量。

2. 優化制造工藝

在制造過程中，嚴格控制陶瓷片的成型和固化工藝，避免裂紋和破損的發生。

3. 定期可靠性測試

對成品進行漏電、耐壓和VI曲線測試，確保產品在實際應用中的可靠性。

結語

瓷片電容的失效問題不僅影響電路的穩定性，還可能帶來嚴重的安全隱患。通過科學的檢測與分析，可以有效識別潛在問題，并采取針對性措施加以解決。廣東省華南檢測技術有限公司作為專業的第三方檢測機構，擁有CMA/CNAS資質，配備先進的檢測設備，可為您提供全面的瓷片電容失效分析與可靠性檢測服務。
