MLCC電應力擊穿失效分析：深度解析與可靠性提升方案

在電子設備的設計與應用中，多層陶瓷電容器（MLCC）作為關鍵元件，其可靠性直接影響設備的性能與壽命。然而，MLCC在高電壓、高電流或復雜工況下，可能因電應力擊穿導致失效。本文將聚焦于MLCC電應力擊穿失效分析，詳細解析其失效模式及科學的分析方法，幫助硬件工程師精準定位問題并優化設計。

一、MLCC電應力擊穿的失效模式

MLCC的電應力擊穿主要分為兩種類型：

電壓擊穿（電擊穿）：當施加電壓超過MLCC的額定耐壓時，電介質層因無法承受電場應力而失去絕緣性能，導致短路或完全失效。

電流擊穿（熱擊穿）：在高電場強度下，介質損耗產生的熱量無法及時散失，局部溫度升高加速擊穿過程。

這兩種失效模式均與介質材料特性、制造工藝及使用條件密切相關，尤其在介質層較薄、容量較大的MLCC中更為常見。

二、MLCC電應力擊穿失效分析方法

失效分析是提升MLCC可靠性的關鍵環節。以下是幾種常用的分析方法，結合實際案例與技術手段，幫助工程師快速定位問題根源：

1. 外觀檢查：初步定位失效線索

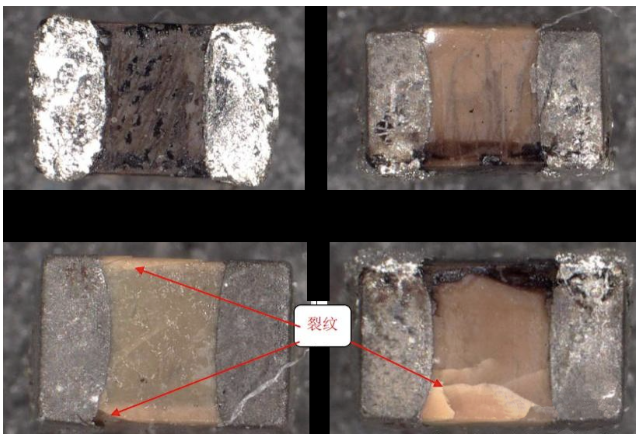

通過顯微鏡等工具觀察MLCC的外觀，檢查是否存在燒焦、開裂、鼓包等異常現象。這些表面特征往往是擊穿的直接表現，為進一步分析提供重要線索。

2. 電氣性能測試：量化失效程度

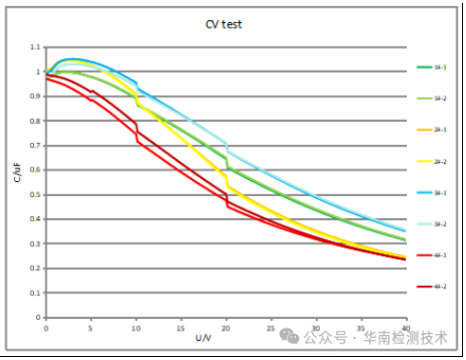

使用LCR測試儀等專業設備，測量擊穿后MLCC的電容值、損耗角正切、絕緣電阻等參數。通過與正常元件的參數對比，可判斷失效類型及嚴重程度。例如，漏電流顯著增加通常表明介質層已發生局部擊穿。

3. 無損檢測：深入探測內部缺陷

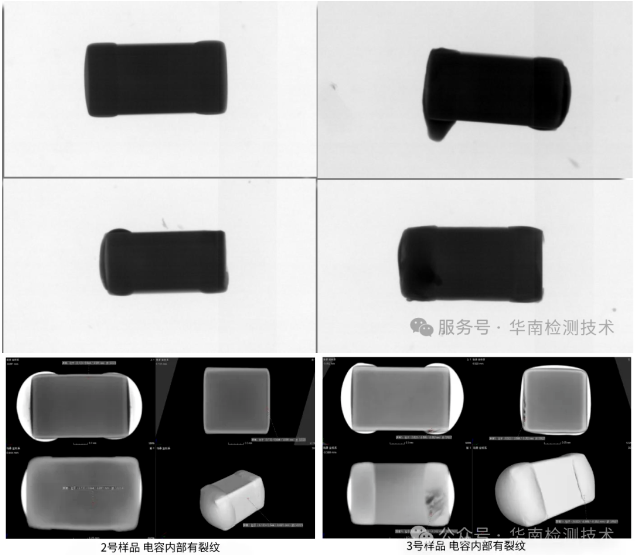

采用2D X-ray檢測儀或工業CT儀器，對MLCC內部結構進行無損掃描。這種方法可精準定位氣孔、裂紋等微觀缺陷，為后續的切片分析提供參考依據。

4. 解剖分析：揭示內部結構變化

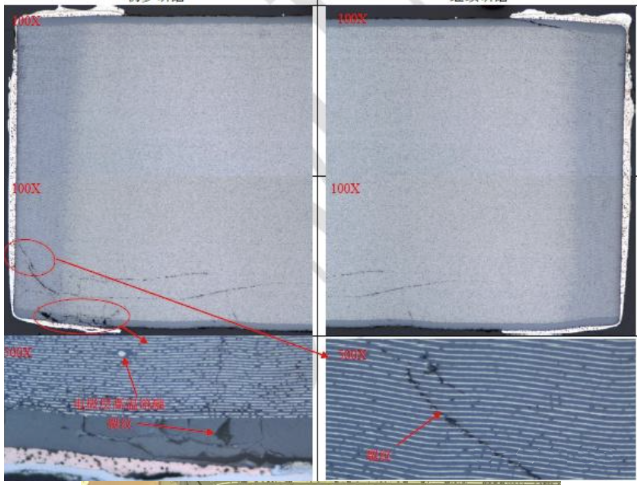

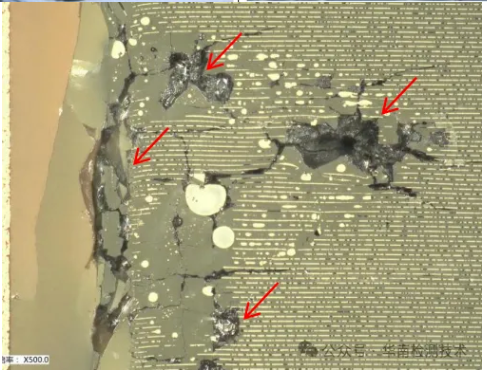

將失效的MLCC進行解剖，通過聚焦離子束（FIB）或掃描電子顯微鏡（SEM）觀察電介質層、電極等部位的微觀結構變化。這種方法可確定擊穿的起始位置及擴展路徑，幫助工程師優化材料與工藝設計。

5. 成分分析：檢測雜質與污染

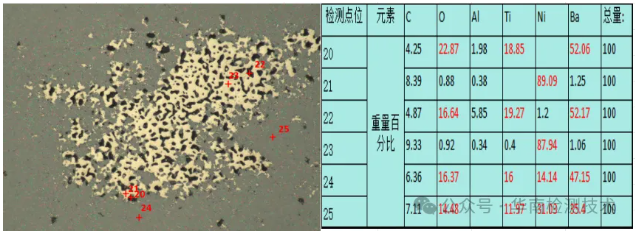

利用能量色散X射線光譜（EDS）等設備，對擊穿區域進行元素分析。通過檢測雜質或污染元素的分布，可判斷失效是否因材料缺陷或工藝問題引起。

三、失效分析的實際應用案例

在某汽車電子項目中，MLCC在高溫環境下頻繁失效。通過上述分析方法，工程師發現擊穿主要由介質層中的微裂紋引起。結合無損檢測與解剖分析，最終確認裂紋源于燒結工藝中的溫度控制不當。通過優化工藝參數，問題得以徹底解決。

四、提升MLCC可靠性的設計建議

合理選擇元件參數：根據電路需求選擇合適額定電壓與電容值，避免接近極限條件使用。

降額設計：建議工作電壓低于額定電壓的50%，以降低電應力擊穿風險。

優化散熱與工藝：確保良好的散熱條件，減少氣孔與裂紋的產生。

環境防護：采用防潮、防污染的封裝材料，提升MLCC在惡劣環境中的穩定性。

五、結語

MLCC電應力擊穿失效分析是硬件工程師必須掌握的核心技能。通過科學的分析方法與可靠性設計，可顯著提升MLCC的性能與壽命，為電子設備的穩定運行保駕護航。廣東省華南檢測技術有限公司作為專業的檢測機構，提供全面的MLCC失效分析與可靠性檢測服務，助力企業解決技術難題
