BGA虛焊問題深度解析與高效檢測方案——華南檢測技術助力電子制造可靠性提升

在電子產品高密度、微型化的發展趨勢下，BGA（球柵陣列封裝）技術憑借其優異的電氣性能和空間利用率，已成為芯片封裝的主流選擇。然而，BGA虛焊問題始終是制約產品可靠性的關鍵痛點。作為廣東省領先的第三方檢測機構，華南檢測技術有限公司憑借CMA資質認證實驗室與十余年行業經驗，為客戶提供從原因分析到解決方案的全鏈條BGA虛焊檢測服務。本文將從技術角度解析虛焊成因，并展示專業檢測如何為電子制造企業降本增效。

 一、BGA虛焊的成因分析

虛焊的本質是焊點未能形成穩定的機械與電氣連接，其成因復雜，需結合工藝、材料、設計等多維度分析：

1. 焊接工藝缺陷

   溫度曲線設置不當（如預熱不足、峰值溫度過高或過低）、焊膏印刷不均勻、回流焊時間不足等，均會導致焊料未充分熔融或潤濕不良，形成冷焊或局部虛焊。

2. 材料與污染問題

   - 焊球/焊盤氧化：氧化層阻礙焊料與基板的冶金結合，是虛焊的常見誘因。

   - 基板污染：助焊劑殘留、油污或異物污染焊盤，降低焊接浸潤性。

3. 機械應力與熱膨脹不匹配

   PCB板材（如FR-4）與芯片基板（如陶瓷）的熱膨脹系數（CTE）差異，在溫度循環中產生應力，導致焊點微裂紋甚至斷裂。

4. 設計缺陷

   焊盤下方過孔設計不當、未采用熱阻焊墊（Thermal Relief）等，易造成熱量流失或焊膏流失，引發非潤濕開路（NWO）。

二、BGA虛焊檢測的核心技術

華南檢測技術采用多模態檢測手段，精準定位虛焊缺陷，確保數據全面性與結論權威性：

1. 無損檢測技術

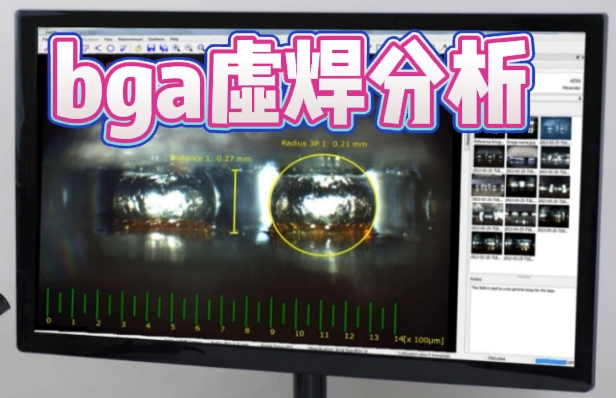

   - 3D X射線（CT掃描）：通過三維成像技術，清晰呈現焊點內部結構，識別空洞、裂紋、偏移等缺陷，分辨率可達微米級。

   - 熱成像分析：實時監測焊點工作溫度分布，定位過熱或接觸不良區域。

2. 破壞性檢測技術

   - 紅墨水試驗：通過染色滲透法，直觀顯示焊點開裂路徑，適用于驗證焊接界面完整性。

   - 切片分析+SEM/EDS分析：對焊點進行微觀形貌觀察與成分分析，精準判定氧化、潤濕不良等失效機制。

3. 環境應力篩選（ESS）

   模擬高溫、高濕、振動等極端條件，加速潛在虛焊缺陷暴露，評估產品長期可靠性。

三、華南檢測技術的解決方案與優勢

針對BGA虛焊問題，我們提供“檢測-分析-優化”一站式服務，助力企業實現零缺陷目標：

1. 工藝優化咨詢

   - 基于檢測數據，定制回流焊溫度曲線（如優化恒溫區時間、控制冷卻速率），減少熱應力與溫差導致的虛焊。

   - 推薦高活性焊膏與低空洞率助焊劑，提升焊接浸潤性。

2. 可制造性設計（DFM）支持

   - 通過Valor等軟件分析PCB設計，規避焊盤過孔干擾、熱設計不合理等問題。

   - 指導客戶采用階梯鋼網、局部增厚焊膏等工藝，改善焊點共面性。

3. 失效分析與快速響應

   - 7×24小時緊急檢測通道，72小時內出具CMA認證報告，支持企業快速鎖定問題批次。

   - 提供返修方案（如局部重熔或BGA植球），降低客戶損失。
