芯片切片分析：提升芯片性能與可靠性的關鍵步驟
發布日期：2024-04-10閱讀量：698
芯片切片分析是一種先進技術，可深入研究芯片的內部結構和性能。切片后可以直接觀察芯片內部的微觀結構，如晶體管、電路布線等。該分析方法在半導體、電子顯微學和材料科學等領域有廣泛應用。
在芯片切割分析的過程中，必須使用高精度的切割器材將芯片切成薄片，接著通過電子顯微鏡等設備來觀察和分析這些切片。這項技術有助于研究人員認識芯片的性能瓶頸，優化芯片的設計，提升芯片的性能和可靠度。
除此之外，芯片切片分析還可用于故障檢測和質量控制。通過對出現故障的芯片進行切片分析，可以查明故障原因和位置，為修復和改進工作提供有力支持。同時，切片分析也可用于評估芯片生產過程中的質量控制水平，以確保產品符合規格和要求。
總的來說，芯片的切片分析是一項關鍵的技術工具，對于深入了解芯片的性能和優化芯片設計具有重要意義。
No.1 案例背景
某公司有2Pcs焊接問題的芯片。根據客戶要求進行切片分析原因。

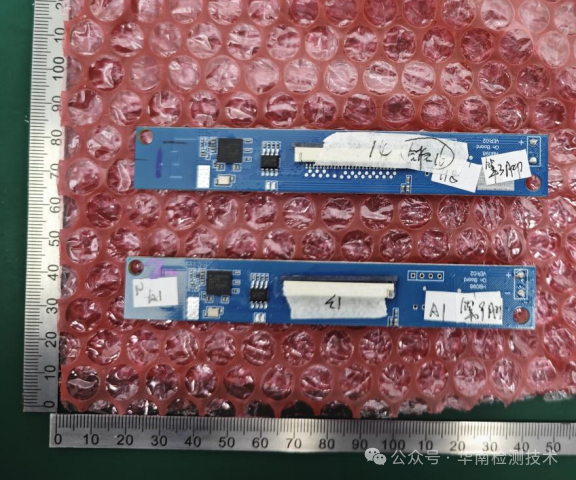

來料樣品圖
No.2 分析過程
1、外觀檢查

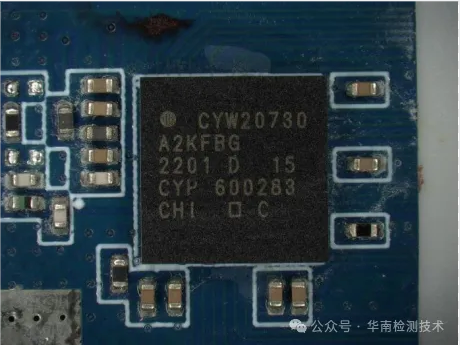

1#樣品外觀圖

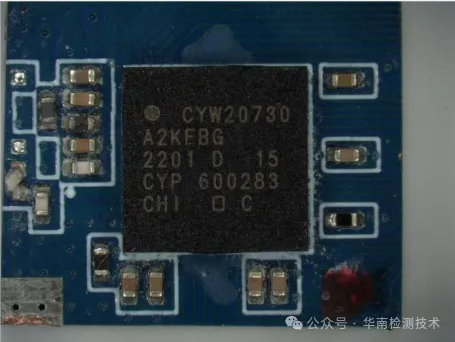

2#樣品外觀圖
說明
光學顯微鏡下觀察，1#和2#外觀表面無明顯異常。
2、 切片檢查

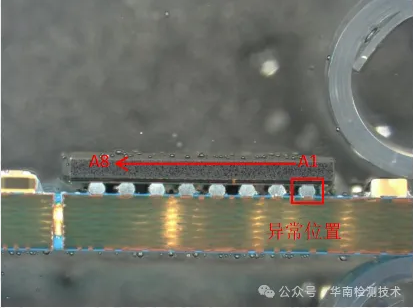

1# 切片位置圖

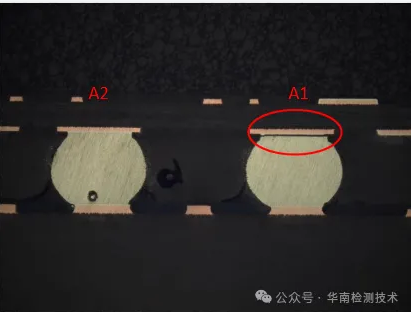

1#異常圖

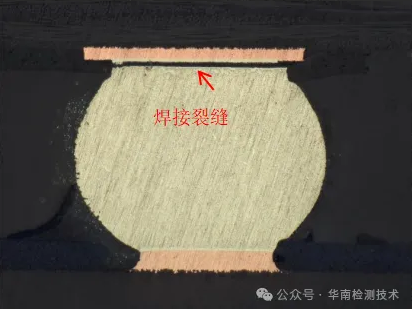

1#異常放大圖

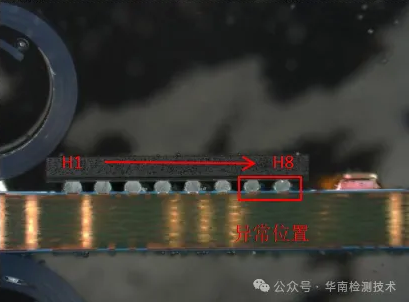

2#切片位置圖

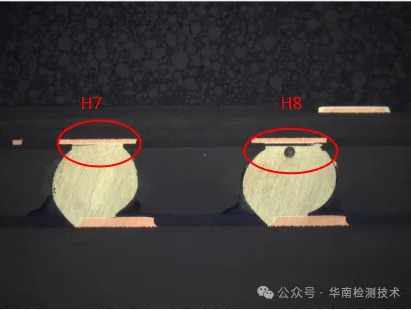

2#異常圖

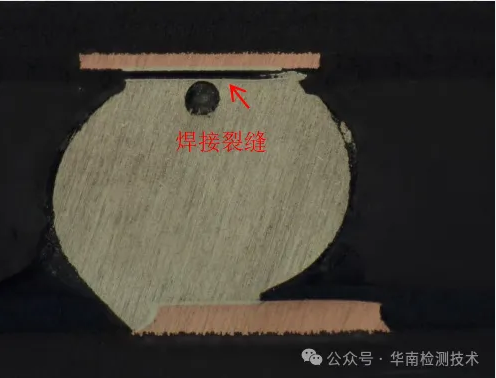

2#異常放大圖
No.3 分析結果
綜上所述：樣品進行切片后，截面檢查對應錫球與焊盤之間的焊接點有裂縫。
