各種顯微鏡的應用領域有哪些？
發布日期：2022-05-23閱讀量：2373
前面我們了解到顯微鏡的分類，今天我們來探討一下不同顯微鏡的應用領域。
透射電鏡 TEM的應用領域：
1. 材料科學：
（1) 形貌觀察(磁性、非磁性、生物樣品均可)：通過TEM明場像(BF)和暗場像(DF)進行形貌觀察。對納米顆粒、納米線碳納米管等納米材料形狀尺寸形貌表征。對薄膜材料及TEM晶體樣品對其(晶粒形貌、界面、析出相分布、缺陷分布、孿晶形貌等進行表征。
（2) 電子衍射晶體結構分析(選區電子衍射(環衍射、點衍射))：通過選區電子衍射(SAED)可以得到材料微區晶體結構信息，對晶體材料結構、表面結構、晶體取向、析出相位向、相界面分析。電子能量損失譜(eels)和EDS可對材料進行成分分析。
（3) HRTEM高分辨像(磁性、非磁樣品、生物樣均可)可以看到晶體的晶格像，可以對晶體缺陷：晶粒內第二相結構，界面表面進行表征，100nm。
2. 生命科學
（1) 動物和植物組織的超微結構觀察
（2) 微生物觀察(細菌、病毒)
（3) 組織內的元素分布分析

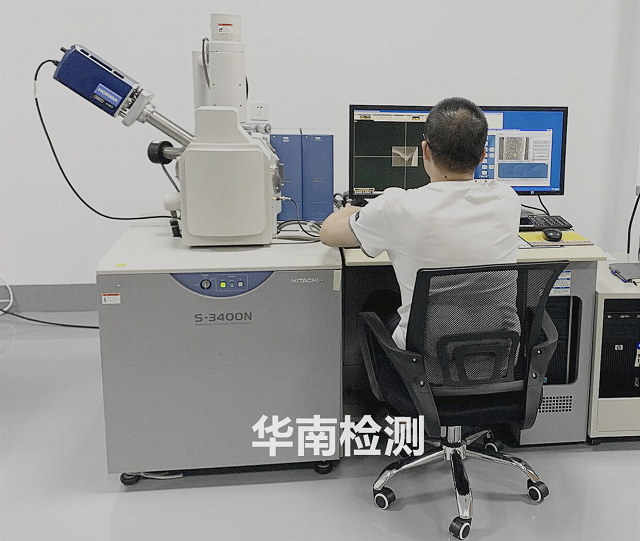

掃描電鏡 SEM的應用領域
1. 材料科學：
（1) 無機材料分析：分析無機材料形貌結構。
（2) 有機-無機復合材料分析：研究復合材料的成分、顯微結構、分散情況。
（3) 高分子材料分析：橡膠的形態結構以及斷裂形態；纖維材料表面在使用過程的磨損以及形貌變化。
2. 生命科學
（1) 動物和植物組織的超微結構觀察
（2) 微生物觀察(細菌、病毒)
（3) 組織內的元素分布分析
原子力顯微鏡 AFM的應用領域：物質的表面形貌成像、鏡片/磁盤分析、表面粗糙度、紋理質量
