深度解析：PCBA燒毀失效分析的關鍵步驟與發現

PPCBA失效分析全流程詳解：從燒毀現象到根本原因診斷

在電子制造領域，PCBA燒毀失效分析是確保產品安全和性能的關鍵步驟。目前廣東省華南檢測技術有限公司收到了兩份客戶樣品，其中一份標記為NG（不合格），另一份為OK（合格）。客戶要求我們對PCBA工作異常的原因進行深入分析。通過千萬級設備+博士級檢測團隊，我們致力于揭示導致PCBA燒毀失效的根本原因，幫助企業提高產品合格率,降低生產成本,提升企業營業額。

一、PCBA/電路板失效分析七大關鍵步驟

1. 外觀檢查(OM)：定位燒毀與污染跡象

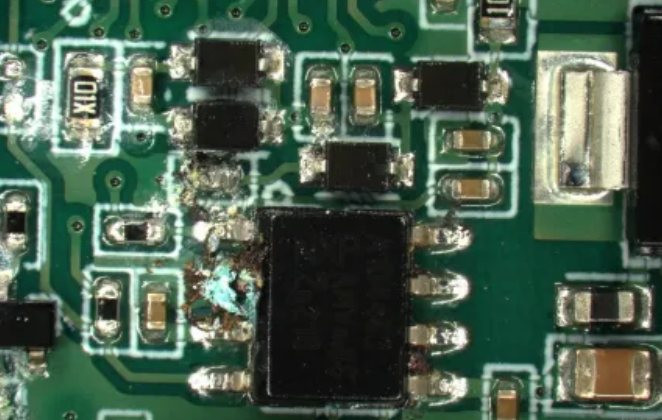

在PCBA燒毀失效分析的第一步，我們對NG樣品進行了細致的外觀檢查。我們注意到異常區域有明顯的發黑和局部腐蝕現象，這可能是由于高溫或化學反應造成的。在三防漆下，我們發現了藍色和白色異物，這些異物可能是酸性物質殘留，這在PCBA燒毀失效分析中是一個關鍵的線索。

2. X-Ray檢查：無損探查內部結構與焊接缺陷

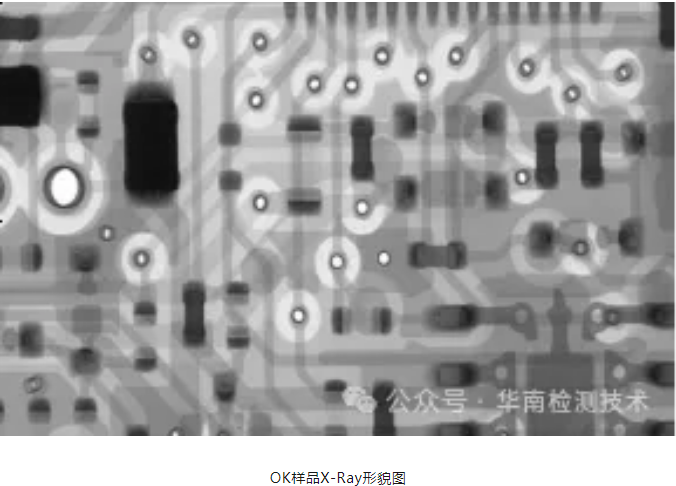

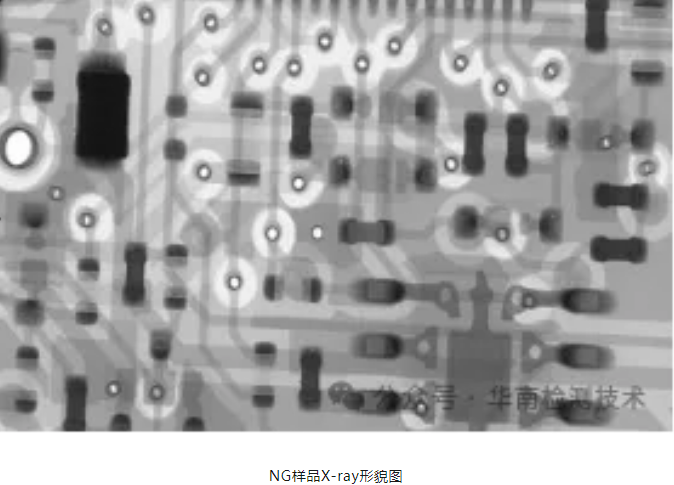

接下來，我們使用X-Ray檢查來評估NG樣品的內部結構。X-Ray圖像顯示，盡管NG樣品的外觀有明顯的異常，但其內部結構與OK樣品一致，沒有明顯的內部異常。這一發現排除了內部結構問題作為PCBA燒毀失效的原因。

3. EDS分析：精確測定異常區域元素組成

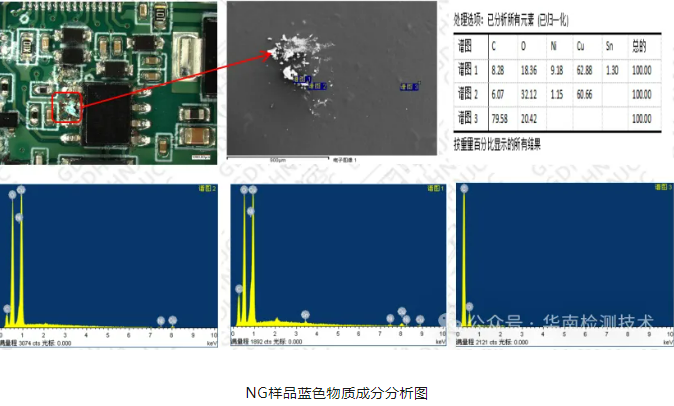

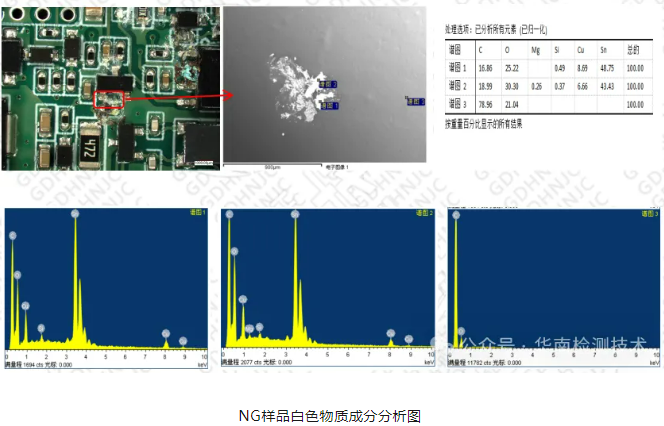

為了進一步探究異常區域的成分，我們進行了能量色散X射線光譜（EDS）分析。EDS結果顯示，異常區域含有較高含量的銅（Cu）和錫（Sn）元素。這些金屬元素的高含量可能與PCBA燒毀失效有關，因此，我們在PCBA燒毀失效分析中對這些元素給予了特別關注。

4. 紅外光譜分析：化合物識別

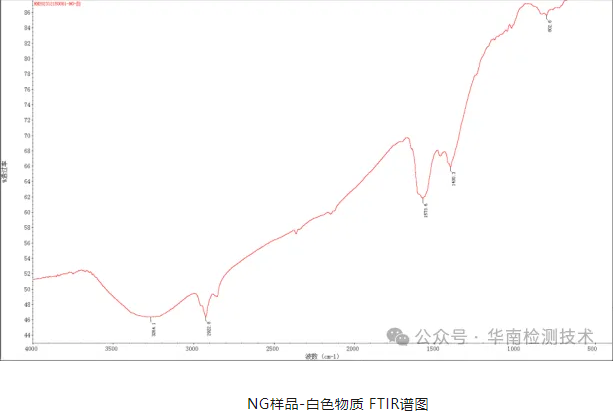

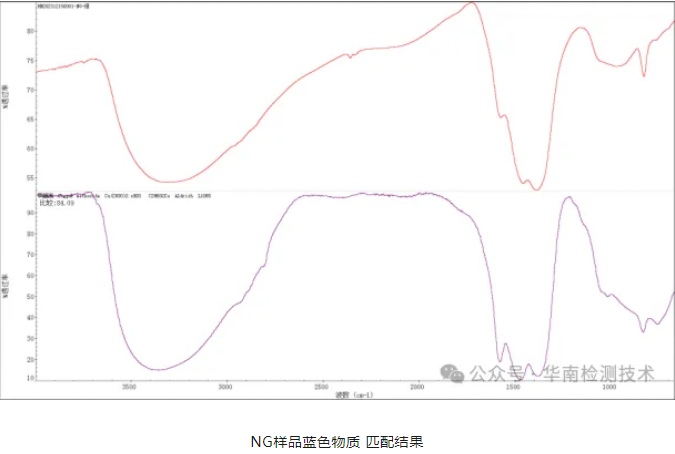

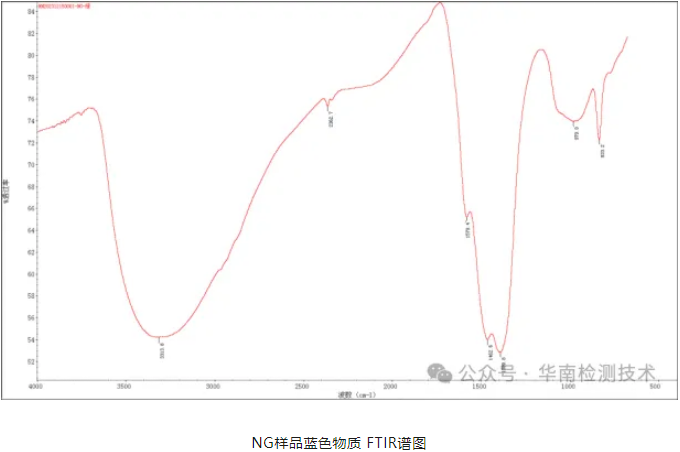

進一步的傅里葉紅外光譜（FTIR）分析揭示了藍色和白色異物的化學性質。藍色物質與甲醇銅的譜圖相似度高達84.09%，而白色物質則可能為羧酸類化合物。這些化合物的識別對于理解PCBA燒毀失效的化學機制至關重要。

5. 切片分析：微觀結構檢查

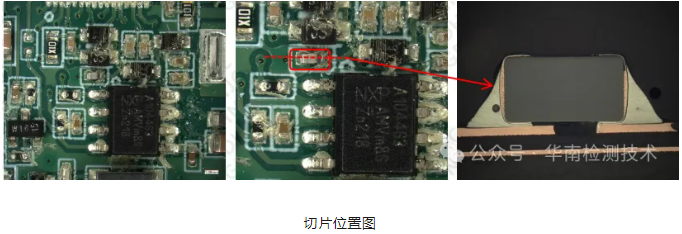

為了深入了解電容的異常形貌，我們對PCBA進行了切片分析。切片位置圖顯示了我們關注的特定區域，這些區域在PCBA燒毀失效分析中可能隱藏著關鍵信息。

6. SEM+EDS分析：微觀成分分析

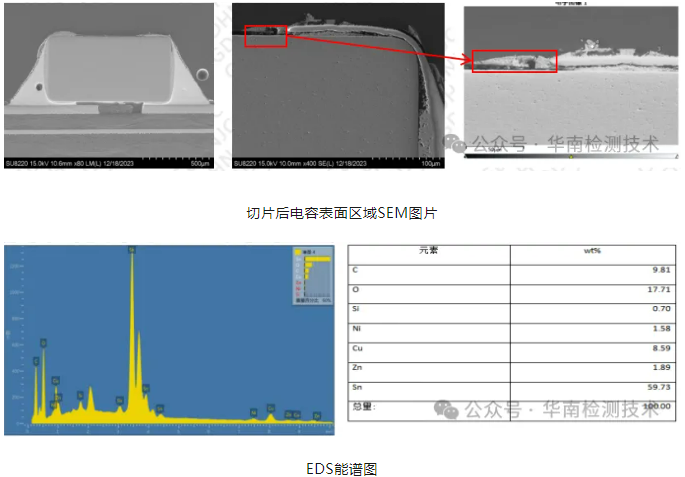

我們使用掃描電子顯微鏡（SEM）和EDS對切片后的電容表面進行了微觀成分分析。SEM圖像顯示了電容截面的微觀結構，而EDS分析揭示了焊錫層存在分層現象，并在分層內發現了Sn、Cu金屬元素及少量的Zn、Ni、C、O異常元素。這些發現為PCBA燒毀失效分析提供了重要的微觀證據。

通過這一系列詳細的分析步驟，我們能夠深入理解PCBA燒毀失效的復雜性，并為客戶提供了科學、權威的分析結果。我們的專業服務和精密設備確保了在PCBA燒毀失效分析中的每一個細節都能得到充分的考慮和準確的解釋。

二、PCBA燒毀失效分析結果

綜合傅里葉紅外光譜分析結果，我們推測PCBA三防漆涂層下的殘留物質為羧酸類化合物，這些化合物呈酸性。在高溫、潮濕及酸性環境下，這些酸性物質中的金屬成分及雜質產生活性離子，導致漏電現象，最終引發PCBA工作異常。這一結論不僅為我們的客戶提供了明確的失效原因，也為未來的產品設計和制造提供了寶貴的參考。

通過這次PCBA燒毀失效分析，我們再次證明了廣東省華南檢測技術有限公司在電子可靠性檢測服務領域的專業能力和權威地位。我們的服務不僅覆蓋半導體、電子元器件、納米材料等領域，還涉及通訊、新能源、汽車、航天航空等多個行業。我們的實驗室配備了先進的測試設備，能夠對測試樣品進行全面的可靠性檢測、失效分析以及功能性能驗證，確保每一位客戶都能獲得高質量的服務和滿意的結果。
