深入解析場效應管失效分析過程
發布時間：2024-11-19 點擊次數：8933
在電子元件的可靠性工程中，場效應管失效分析是確保產品性能和安全的關鍵步驟。廣東省華南檢測技術有限公司，憑借20年的行業經驗和專業知識，接收了客戶送來的2Pcs場效應管樣品，任務是對其不合格（NG）樣品進行全面的失效分析。我們的專業團隊運用科學的檢測分析標準和方法，依托精密的儀器設備，致力于揭示場效應管失效的根本原因，為客戶提供專業、高效的一站式檢測分析服務。
場效應失效分析過程：
外觀檢查：

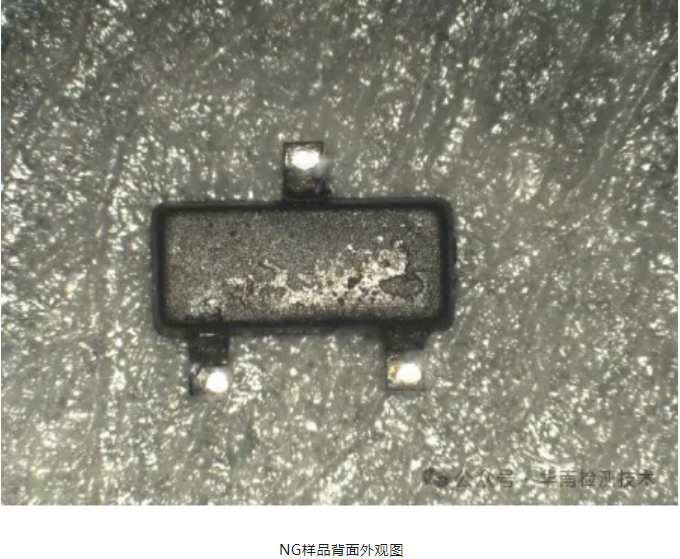

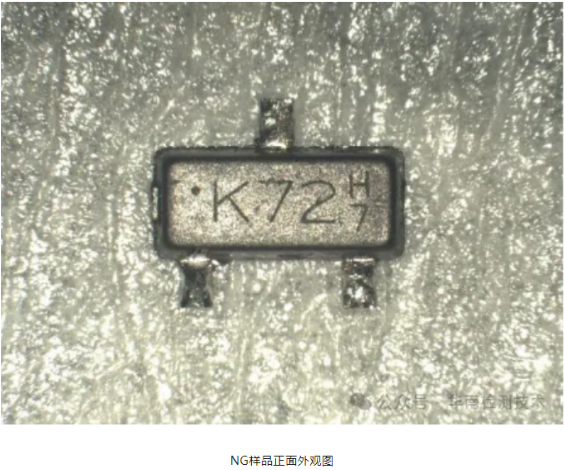

我們的分析過程始于對場效應管的外觀檢查。在光學顯微鏡下，我們細致觀察了樣品的形貌，尋找任何可能的物理損傷，如塑封體的破損痕跡。這一步驟對于初步判斷樣品是否遭受了外部損傷至關重要。在本案例中，我們未發現任何明顯的物理損傷，為后續分析打下了基礎。
X-Ray測試：

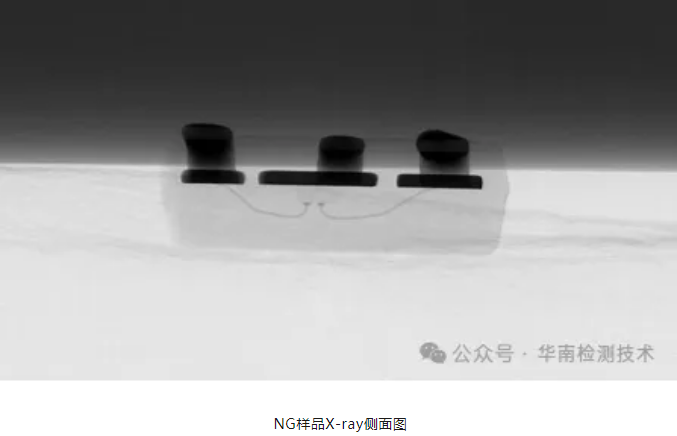

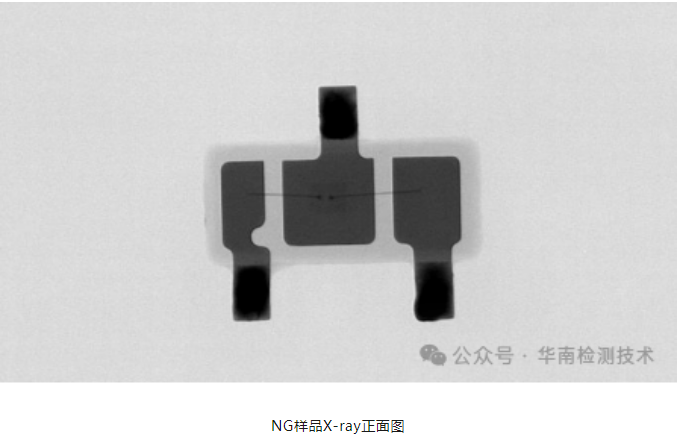

接下來，我們對樣品進行了X-Ray測試，以透視塑封體內部結構。X-Ray測試能夠揭示內部鍵合線和其他內部結構的異常，如斷裂或錯位。通過X-Ray圖像，我們仔細檢查了NG樣品的正面和側面，結果顯示塑封體內部鍵合線無明顯異常，排除了內部物理損傷導致失效的可能性。
電性能測試：

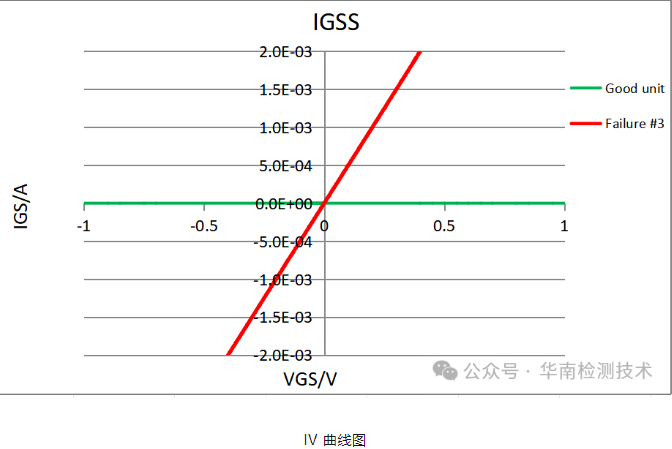

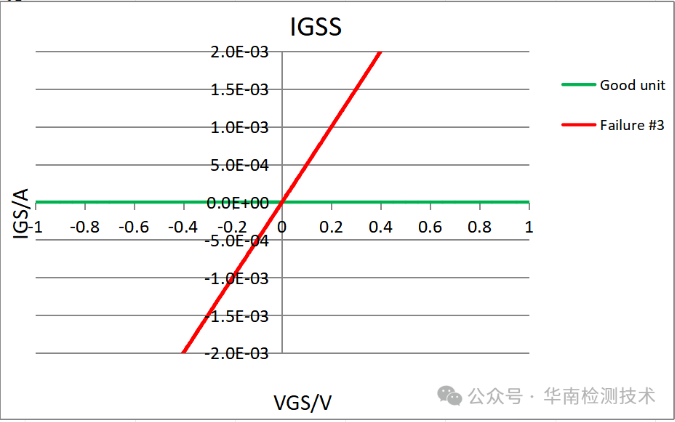

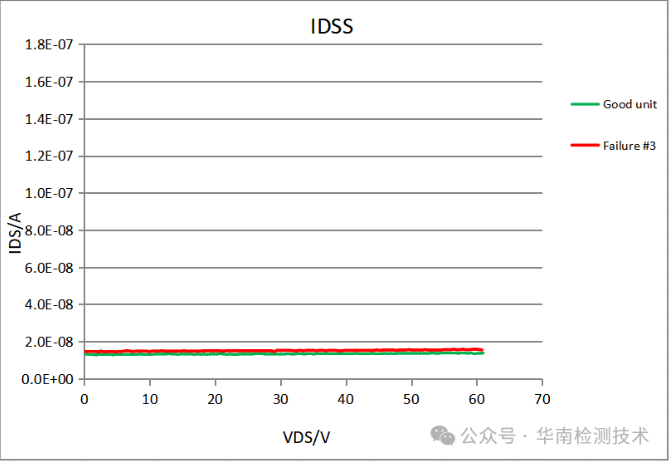

電性能測試是場效應管失效分析的核心環節。我們使用精密的儀器對樣品進行了IV曲線測試，以評估其電氣特性。測試結果顯示，不良品的漏極與柵極和源極均無漏電，而柵極與源極之間存在電阻性漏電現象。這一發現指向了可能的內部電氣問題，為我們的分析提供了重要線索。
場效應管開封分析：

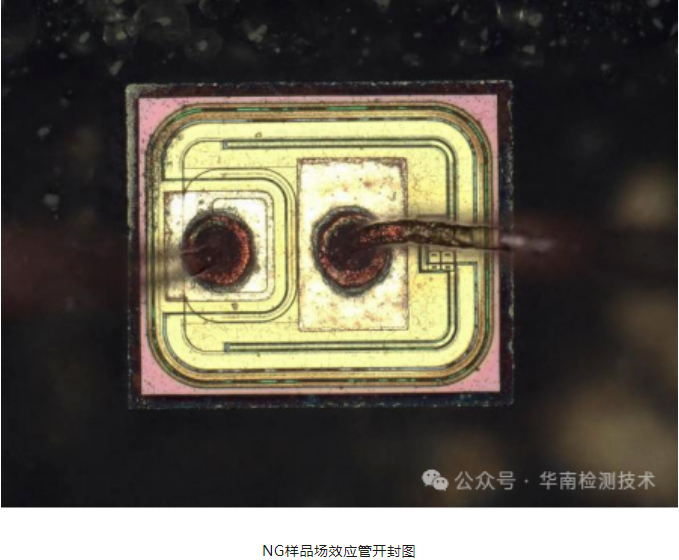

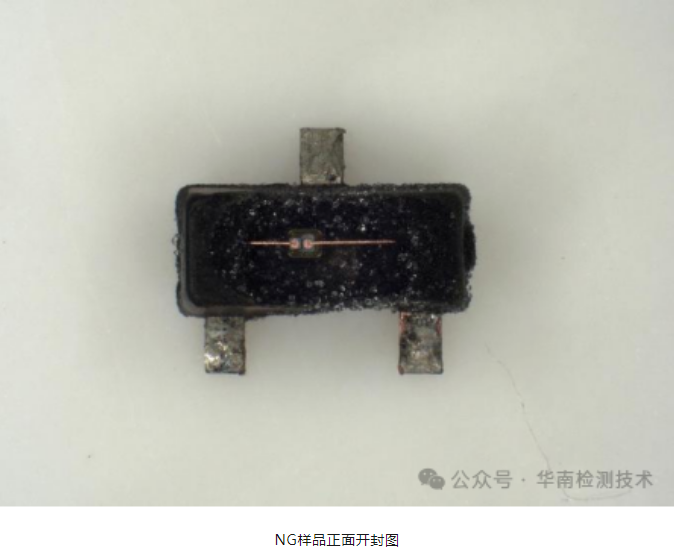

為了進一步探究內部結構，我們對NG樣品進行了開封處理。開封后，我們對內部焊線和場效應管表面進行了目檢，尋找任何可能的制造缺陷或損傷。在本案例中，開封后的內部目檢顯示焊線和場效應管表面均無明顯異常，這表明失效原因可能更為隱蔽。
熱點分析：

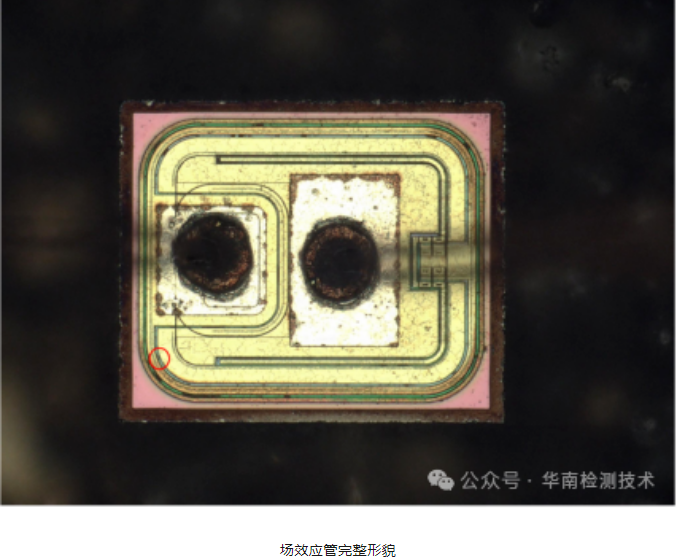

為了準確定位失效點，我們采用了熱點分析技術。通過對I-V測試曲線的分析，我們進行了熱點定位LC分析，發現熱點位置位于柵極gate bus bar內側。這一發現為我們提供了失效點的準確位置，為后續分析提供了關鍵信息。
場效應失效分析結果：
綜合上述測試結果，我們得出結論：NG樣品的柵極與源極之間發生了電阻性短路，而漏極與柵極之間的漏電表現正常。盡管外觀檢查和開封分析均未發現裝配不良導致的漏電失效，但熱點定位分析明確指出短路點位于晶圓柵極母線內側區域。我們推測，靜電損傷是造成產品失效的元兇。此次場效應管失效分析不僅為客戶解決了實際問題，也再次證明了我們專業團隊在失效分析領域的權威性和專業性。
通過這一詳細的分析過程，我們不僅為客戶提供了失效原因的明確答案，還提供了改進措施和預防建議，幫助客戶提高產品的可靠性和性能。華南檢測技術有限公司致力于為客戶提供專業的場效應管失效分析服務，確保電子元件的質量和安全。
