引言：焊點疲勞——電子產品長期可靠性的“阿喀琉斯之踵”

在電子產品追求輕薄短小、功能集成的今天，PCBA（印刷電路板組件）焊點的長期可靠性已成為決定產品壽命的關鍵。焊點疲勞開裂作為一種典型的漸進式失效，往往在設備服役數月甚至數年后悄然發生，導致功能中斷、器件脫落，引發高昂的售后維修成本與品牌信任危機。

如何提前預警、科學分析并從根本上預防此類問題？本文將從失效機理、典型案例到解決方案，系統闡述PCBA焊點疲勞開裂的分析全流程。我們結合華南檢測技術實驗室的真實案例，展示如何通過一系列先進的PCBA失效分析手段，穿透表象，鎖定導致焊點壽命折損的根本原因，為您的產品設計與工藝改進提供權威的數據支持。

第一部分：深入理解PCBA焊點疲勞失效

一、 焊點為何會疲勞開裂？四大失效誘因深度解析

焊點疲勞本質上是材料在交變應力下的損傷累積。其主要誘因包括：

熱循環應力：設備開關機或環境溫度變化導致不同材料（芯片、PCB、焊料）熱膨脹系數不匹配，在焊點處產生周期性剪切應力，是主要的疲勞驅動因素。

機械應力：PCBA在組裝、測試、運輸或使用中受到的彎曲、振動或沖擊，若設計或安裝不當，應力會集中于焊點。

材料本身疲勞：焊料合金（如SAC305）在長期應力作用下，其微觀結構（如晶粒粗化、金屬間化合物生長）會發生變化，導致強度下降。

環境加速因子：高溫、高濕環境會加速焊料蠕變，腐蝕性氣氛則會侵蝕焊點界面，顯著降低其疲勞壽命。

二、 從萌生到斷裂：典型的失效進程

焊點疲勞失效并非一蹴而就，通常經歷三個階段：

裂紋萌生：在應力集中處（如焊點邊緣、IMC層界面）產生微裂紋。

裂紋穩定擴展：在持續交變應力下，裂紋沿晶界或穿過焊料緩慢延伸。

瞬時斷裂：當剩余有效連接面積不足以承載負荷時，發生突然斷裂，導致電氣開路。

三、 影響焊點壽命的關鍵因素

材料特性：焊料成分、IMC（金屬間化合物）層的厚度與形態。

設計參數：焊盤尺寸、元器件布局、PCB翹曲度。

工藝質量：焊接溫度曲線、助焊劑殘留、三防漆涂覆均勻性。

使用條件：工作溫度范圍、振動頻譜、功率循環頻率。

四、 防患于未然：基于失效機理的預防策略

優化熱設計：改善散熱路徑，降低PCBA工作溫升及溫差。

增強機械設計：合理布局支撐點，避免應力集中；對易損件增加點膠加固。

精選焊料與工藝：選用抗疲勞性能更優的焊料合金；準確控制回流焊曲線，形成良好的IMC層。

嚴控組裝與防護工藝：確保三防漆涂覆均勻，避免在焊點處形成厚邊或應力集中點。

第二部分：實戰案例 - 華南檢測如何診斷焊點疲勞失效

當理論遇到實際問題，專業的失效分析是揭開謎底的可靠途徑。以下是我們華南檢測實驗室受理的一起典型PCBA焊點疲勞失效案例。

案例背景

客戶反饋其某款灌膠封裝的產品，在使用約一年半后出現功能失效。剝離封裝膠后，發現多個二極管器件直接從PCBA上脫落。客戶寄送失效樣品（NG）與良品（OK）至我司，要求查明根本原因。

標準化分析流程與發現

我們的博士工程師團隊遵循“由表及里，由宏觀到微觀”的標準化流程展開分析。

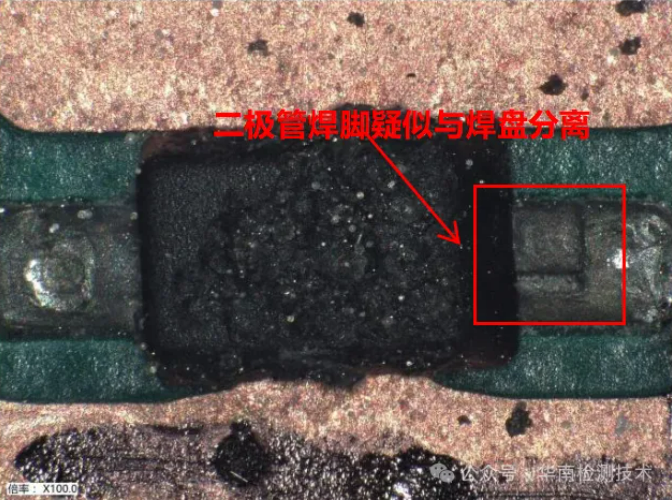

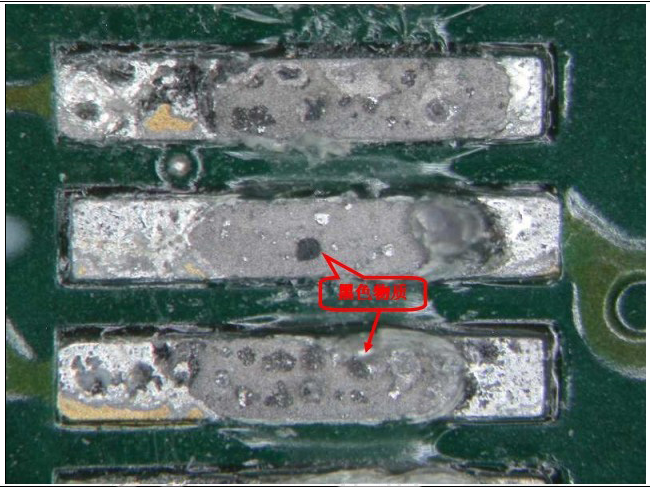

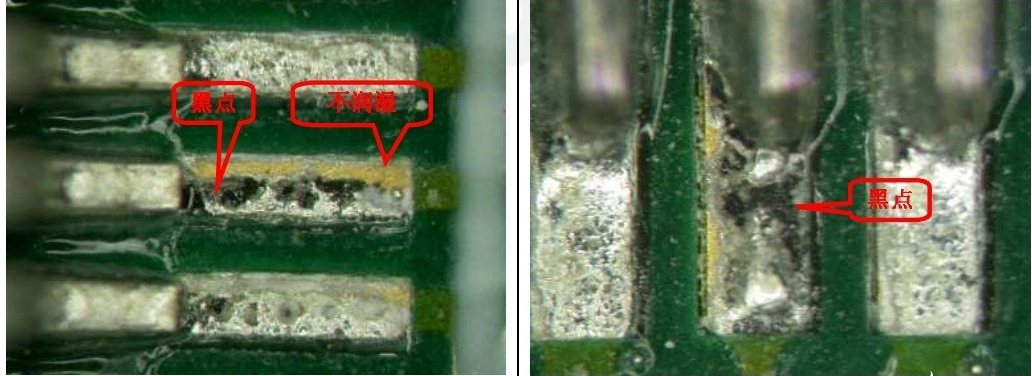

1. 外觀檢查(OM)

目的：初步定位失效位置與模式。

發現：在光學顯微鏡下觀察，脫落二極管的焊腳與PCB焊盤呈現疑似分離狀態，但無明顯污染或腐蝕物。

價值：初步判斷失效模式為機械分離，需進一步探查分離界面。

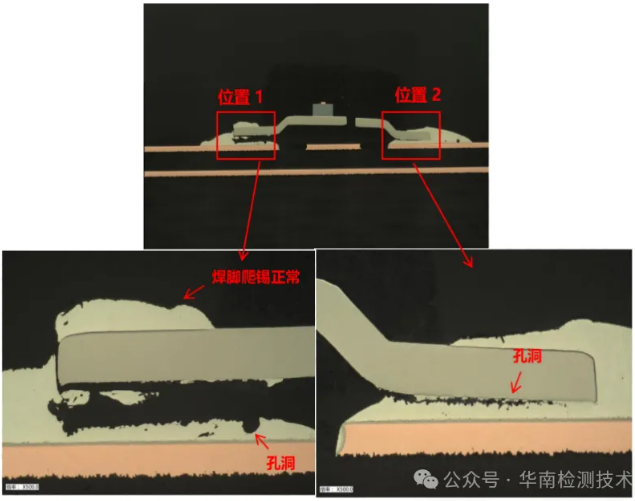

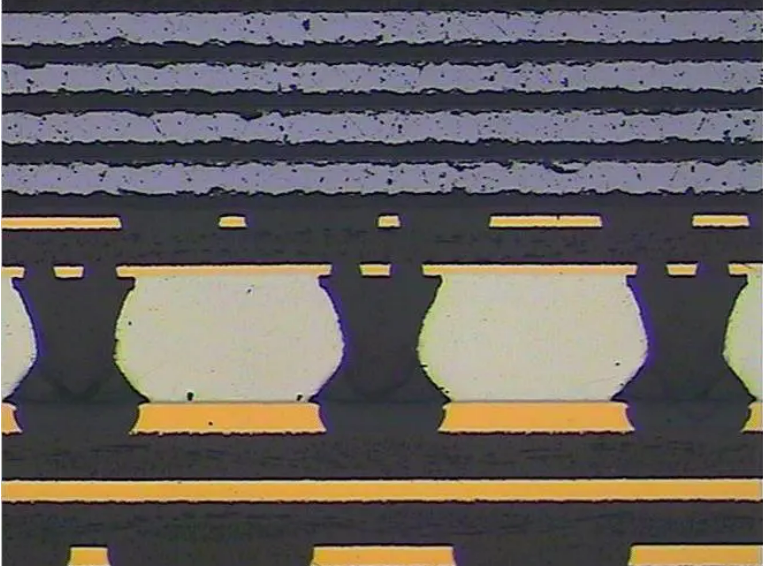

2. 金相切片分析

目的：觀察焊點內部微觀結構，是判斷疲勞失效的關鍵步驟。

操作：將樣品進行鑲嵌、研磨、拋光，制備出焊點的垂直剖面。

關鍵發現：顯微鏡下清晰可見，二極管一側焊腳與焊盤完全分離，另一側雖未完全分離但已存在明顯裂紋。焊點內部可見少量孔洞，但焊腳爬錫良好。

價值：確認失效模式為焊料內部開裂，且裂紋已擴展，符合疲勞失效特征。

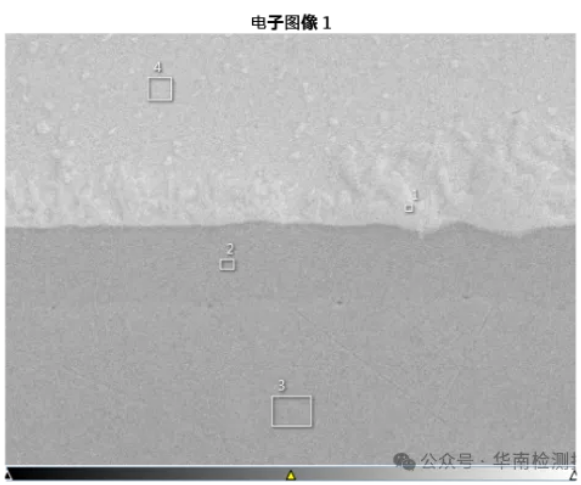

3. 掃描電鏡(SEM)與能譜(EDS)分析

目的：在微觀尺度觀察裂紋形貌，并分析成分，排除污染等因素。

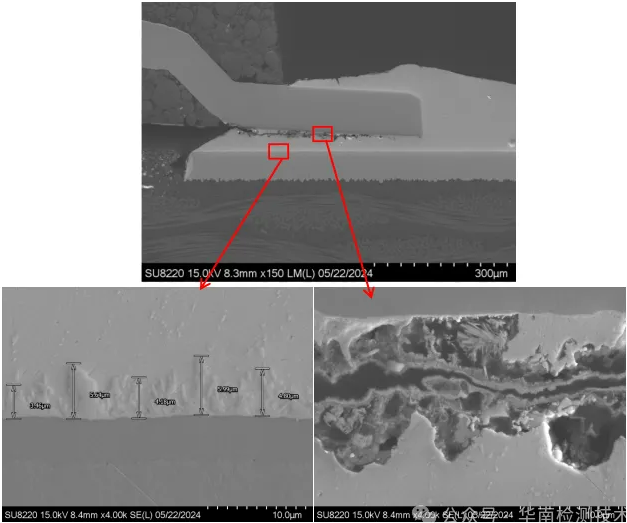

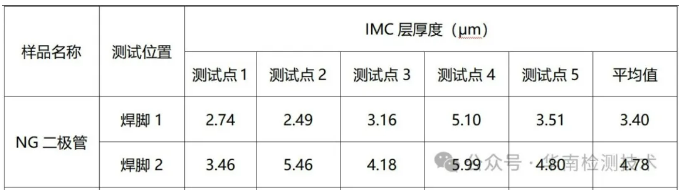

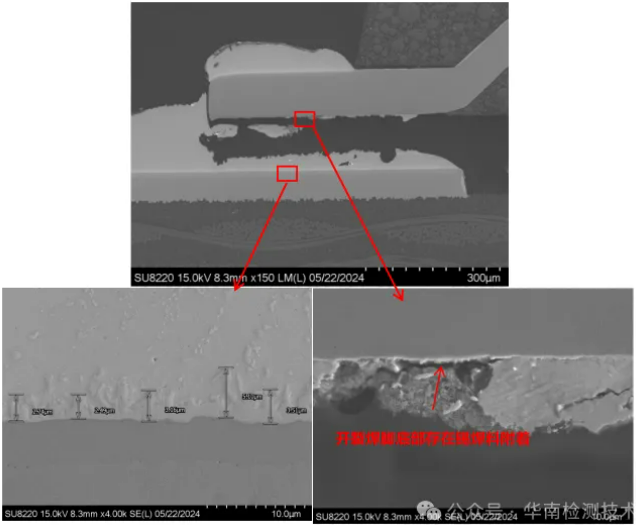

SEM發現：裂紋完全位于錫焊料內部，未延伸至元器件焊腳或PCB焊盤的IMC界面，且IMC層連續、厚度正常。

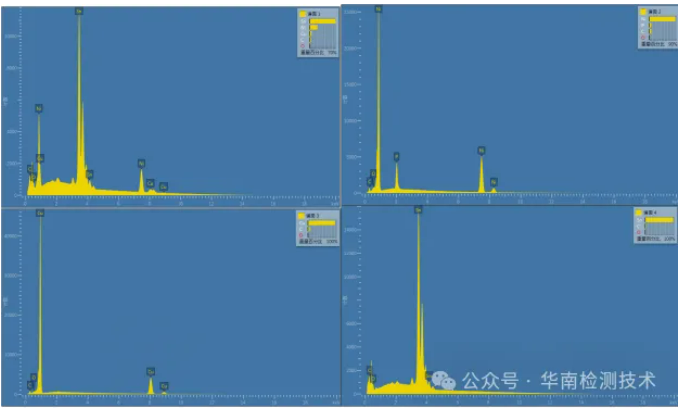

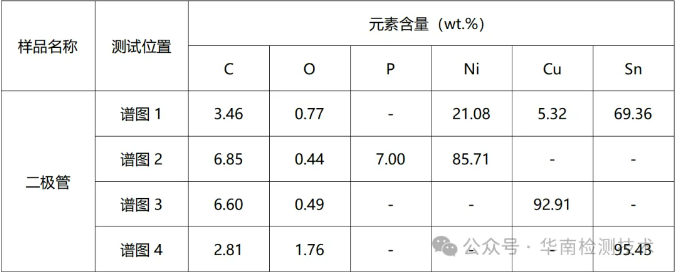

EDS發現：裂紋斷面及周圍焊料成分未見異常污染元素（如Cl, S等）。

價值：排除了因污染、腐蝕或IMC層過厚導致的界面脆性斷裂，進一步將根因指向焊料本身的疲勞開裂。

綜合結論與根因溯源

基于以上系統的、相互驗證的分析數據，我們得出結論：

該PCBA二極管脫落失效的根本原因是焊點的熱-機械疲勞開裂。其驅動力主要來源于產品服役過程中的周期性熱應力（灌膠后散熱不均導致局部熱循環），以及PCBA組裝工藝中三防漆在器件根部的不均勻堆積所帶來的局部機械應力集中。在長期應力作用下，焊料內部萌生裂紋并逐漸擴展，最終導致承載能力喪失而斷裂。

第三部分：不止于分析 - 從診斷到改進的解決方案

找到原因是第一步，如何解決和預防才是關鍵。我們為客戶提供了明確的改進方向：

熱管理優化：重新評估產品灌膠后的散熱設計，優化熱路徑，盡可能降低PCBA關鍵部位的工作溫度波動幅度。

工藝管控升級：優化三防漆的涂覆工藝參數與治具設計，確保漆層均勻覆蓋，避免在敏感焊點或器件根部形成過厚堆積，從而消除額外的機械應力源。

您的產品是否也受到類似可靠性問題的困擾？

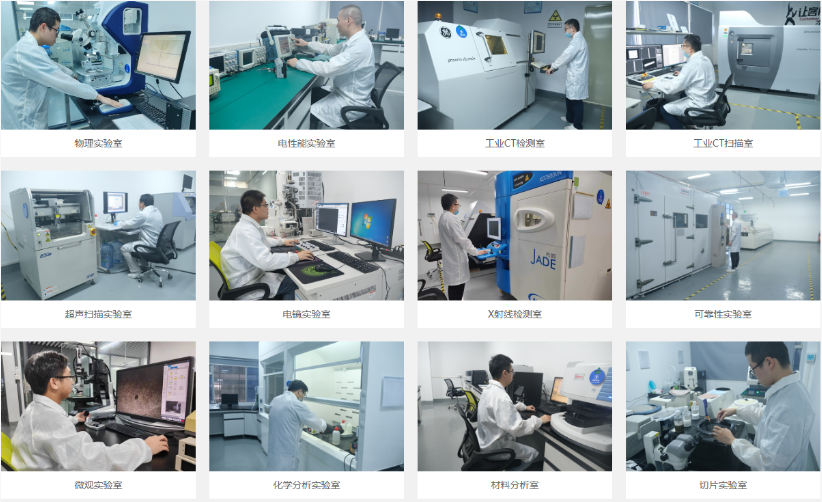

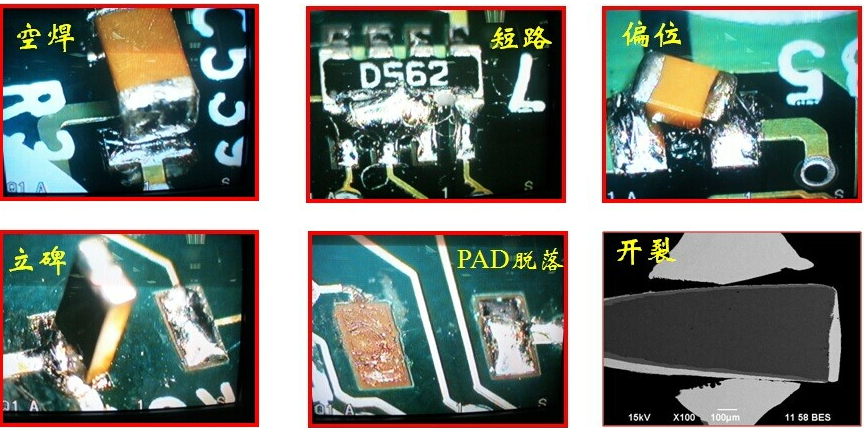

焊點開裂、虛焊、腐蝕、燒毀……任何潛在的失效模式都可能成為產品市場的“定時炸彈”。華南檢測憑借CMA/CNAS國家認可實驗室資質、經驗豐富的博士/高工團隊以及全套先進的失效分析設備（SEM/EDS、X-Ray、CT、紅外熱像等），能夠為您提供：
