專注于工業(yè)CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
熱門關(guān)鍵詞：
LED支架鍍銀層硫化腐蝕失效分析：專業(yè)解讀與權(quán)威分析
發(fā)布時間：2024-12-03 點擊次數(shù)：6777
在LED照明技術(shù)迅猛發(fā)展的今天，產(chǎn)品質(zhì)量的穩(wěn)定性與可靠性成為了行業(yè)關(guān)注的焦點。近期，廣東省華南檢測技術(shù)有限公司接到了LED支架鍍銀層硫化腐蝕失效的案例，某批次LED燈在室溫老化測試僅2小時后便出現(xiàn)了嚴重的光衰現(xiàn)象，且LED光源燈珠發(fā)生了變色。這一現(xiàn)象不僅影響了產(chǎn)品的市場表現(xiàn)，也對客戶的品牌信譽造成了潛在的損害。基于此，客戶迫切需要我們對導(dǎo)致這一不良現(xiàn)象的原因進行深入分析。
LED支架鍍銀層硫化腐蝕失效分析過程
1. 外觀檢查

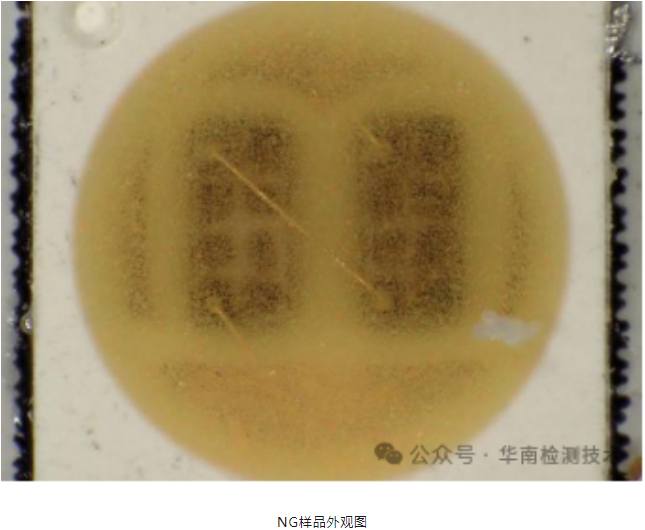

首先，我們對LED燈珠進行了外觀檢查。在顯微鏡下，我們觀察到發(fā)生光衰的LED燈珠（NG樣品）顏色較暗，與正常燈珠（OK樣品）形成了鮮明對比。這一初步觀察為我們后續(xù)的分析提供了重要線索。

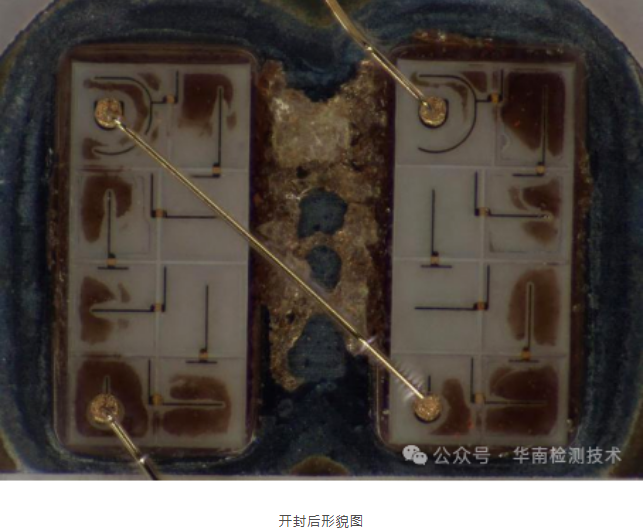

2. 開封分析

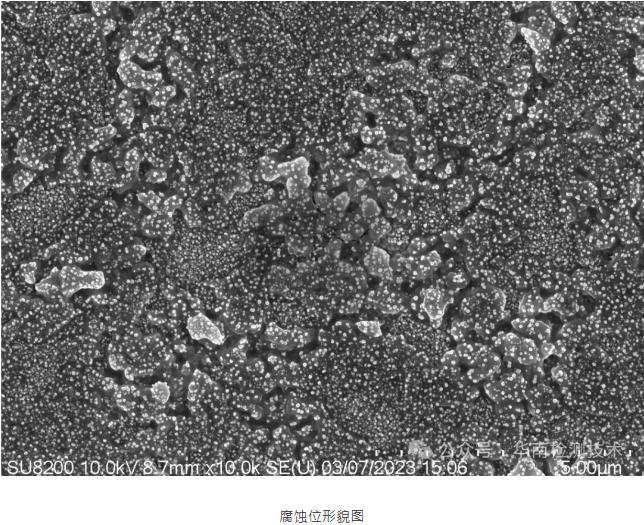

進一步開封分析中，我們對腐蝕位置進行了表面微觀形貌觀察。結(jié)果顯示，腐蝕表面呈現(xiàn)出顆粒狀特征，這為我們揭示了腐蝕的物理形態(tài)。

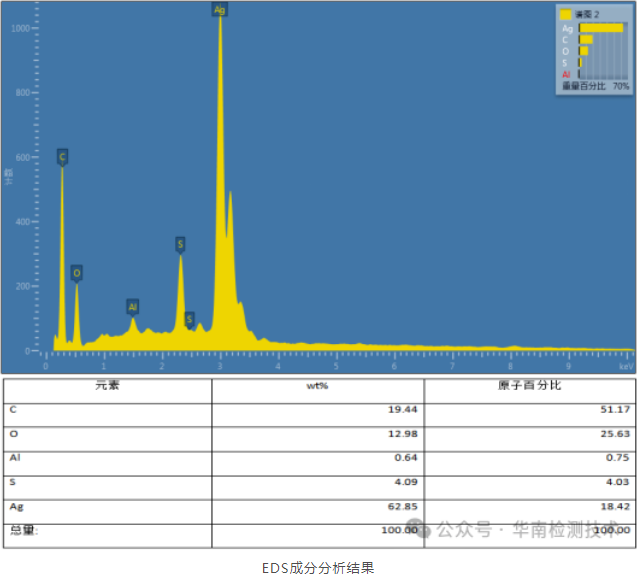

3. EDS成分分析
為了深入了解腐蝕的化學成分，我們采用了能量色散X射線光譜（EDS）分析技術(shù)。分析結(jié)果顯示，腐蝕位置的主要元素成分為碳（C）、硫（S）和銀（Ag）。這一結(jié)果為我們提供了關(guān)鍵的化學信息，指向了硫化銀的可能性。
4. 詳細分析
LED支架鍍銀層硫化腐蝕失效分析中，我們發(fā)現(xiàn)在一定的溫度和濕度條件下，鍍銀層與含硫物質(zhì)接觸后會生成黑色硫化銀。這一化學反應(yīng)不僅導(dǎo)致LED光源腐蝕變色，還降低了支架的反射率，嚴重影響了LED光源的性能。由于失效發(fā)生的時間極短，我們推斷含硫物質(zhì)很可能來源于與鍍層直接接觸的封膠體。
LED支架鍍銀層硫化腐蝕失效分析結(jié)果
綜合上述分析，我們得出結(jié)論：LED支架鍍銀層在與含硫物質(zhì)接觸后，生成了硫化銀，這是導(dǎo)致LED光源腐蝕變色并最終失效的直接原因。由于這一反應(yīng)發(fā)生的時間非常短，我們推斷含硫物質(zhì)很可能來自與鍍層接觸的封膠體。這一發(fā)現(xiàn)不僅為客戶解決了當前的質(zhì)量問題，也為LED支架鍍銀層的硫化腐蝕失效分析提供了專業(yè)的參考。
結(jié)論
通過對LED支架鍍銀層硫化腐蝕失效的深入分析，我們不僅揭示了問題的根源，也為行業(yè)內(nèi)類似問題的解決提供了權(quán)威的參考。我們的分析過程嚴謹、邏輯清晰，且具有高度的專業(yè)性和權(quán)威性，確保了分析結(jié)果的準確性和可靠性。我們將繼續(xù)致力于為客戶提供專業(yè)、高效的一站式檢測分析服務(wù)，助力LED行業(yè)的質(zhì)量提升和技術(shù)創(chuàng)新。
華南檢測：http://m.yf-leather.com.cn/websiteMap
廣東省華南檢測技術(shù)有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務(wù)，擁有CMA和CNAS資質(zhì)。公司坐落于東莞大嶺山鎮(zhèn)，鄰近松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，配備了行業(yè)內(nèi)先進的測試設(shè)備和專業(yè)技術(shù)團隊。華南檢測技術(shù)有限公司的客戶涵蓋多個行業(yè)，包括半導(dǎo)體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領(lǐng)域。
